19

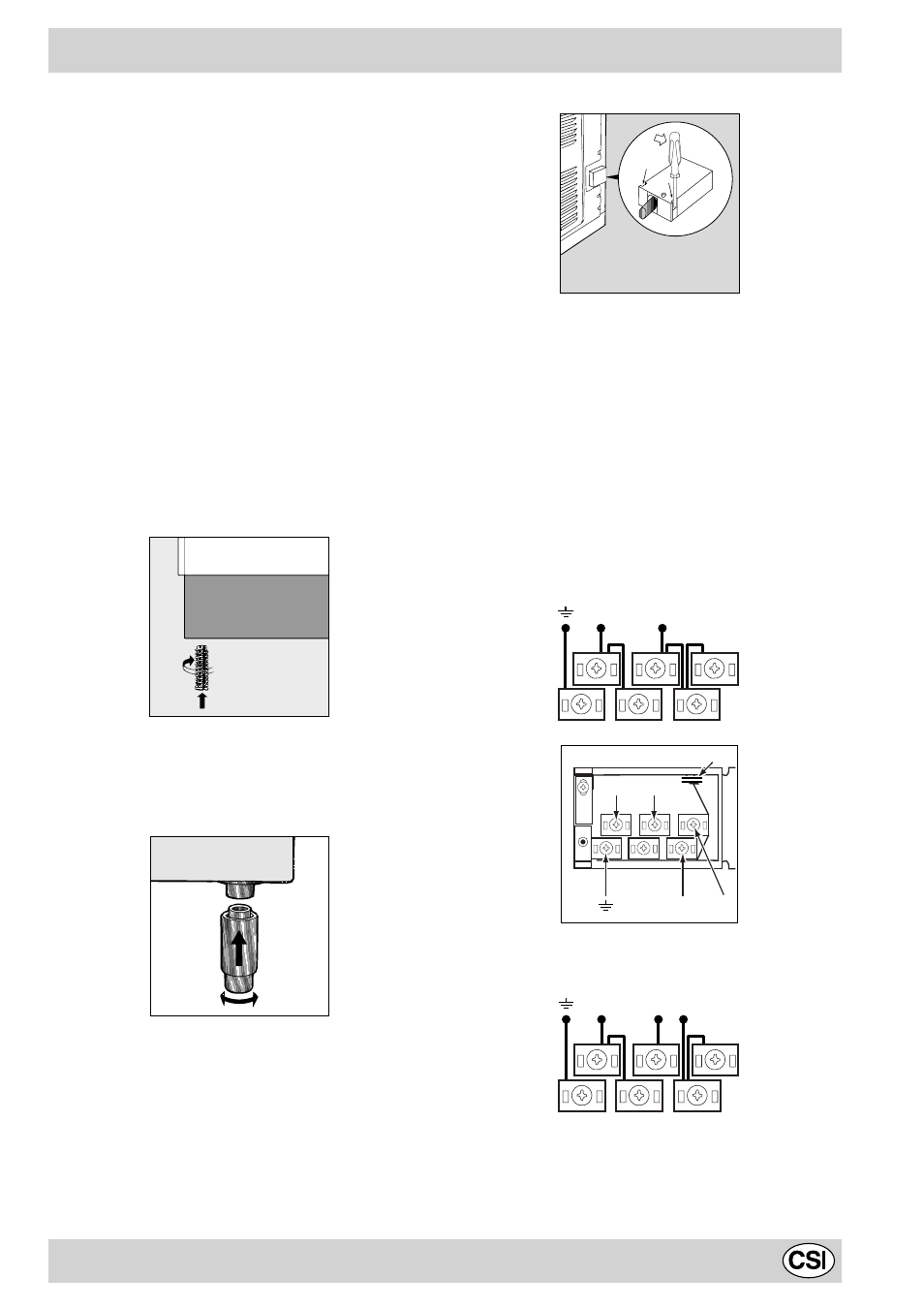

Установка
Приведенные ниже инструкции предназначены для
квалифицированного установщика для осуществления
установки, наладки и технического обслуживания
плиты надлежащим образом с соблюдением
действующих нормативов.
Важно: любая операция по регуляции, техническому
обслуживанию и т.д. должна производиться только
после отсоединения электроприбора от сети
электропитания.
Расположение
Кухонная плита оснащена системой защиты от
чрезмерного перегрева класса Х, поэтому рядом с
кухонной плитой можно ставить мебельные элементы,
высота которых не превышает уровень варочной
панели.
Нивелировка (имеется только в некоторых
моделях)
В нижней части кухонной плиты расположены 4
опорные ножки с регулируемыми винтами, которые при
необходимости позволяют оптимизировать
выравнивание кухонной плиты. Очень важно, чтобы
кухонная плита была установлена ровно.
Установка ножек (имеется только в некоторых
моделях)
К кухонной плите прилагаются ножки, вставляемые в
основание кухонной плиты.
Подсоединение кабеля электропитания
Порядок открывания зажимной коробки:
• При помощи отвертки приподнять боковые шпонки
крышки зажимной коробки;
• Потянуть и открыть крышку зажимной коробки.
Для подсоединения кабеля электропитания выполнить
следующие операции:
• отвинтить винт кабельного зажима и винты
контактов
Примечание: фабричная установка перемычек
соответствует монофазному соединению 230 В (рис.
А).
• для осуществления электрических соединений,
показанных на рис. C è D, использовать две
перемычки, расположенные внутри
соединительной коробки (рис. B – ссылка “P”)
• зафиксировать к абель электропитания в
специальном кабельном зажиме и закрыть крышку.
N L
230V 1N~
H07RN-F 3x4 CEI-UNEL 35364
1 3
2 4
5
Рис. А
N
L2
L3
L1
P
Ðèñ. B
N L2 L1
400V 2N~
H05RR-F 4x2.5 CEI-UNEL 35363
1 3
2 4
5
Ðèñ. C
