Instructions d’Utilisation et Manual de Pièces

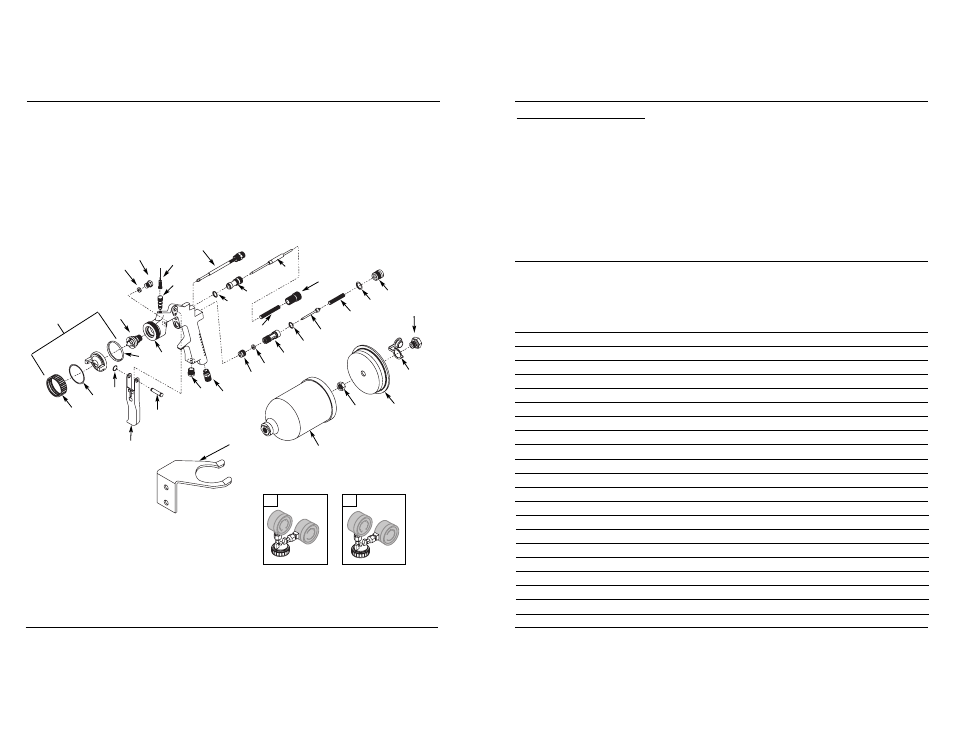

Pistolet Vaporisateur à Alimentation par Gravité HVLP
16 Fr
1
2
3
4
5
6
7
8
9
10
11
12
14
15
17
18
19
20
23
26
27
28
29
30
31
32
14
13
16
24
25
21
22
Pour les pièces de rechange ou l’assistance technique,
appeler 1-800-543-6400
S'il vous plaît fournir l'information suivante:
- Numéro du modèle
- Code Estampé
- Description et numéro de la pièce
Correspondance:
Attn: Customer Service
100 Production Drive
Harrison, OH 45030 U.S.A.
34
6. Procéder à l’inverse pour le remonter
et utiliser un huile sans silicone sur
les pièces mobiles. Utiliser la Vasline
®
ou la graisse légère sur les joints
filetés et sur les raccords de tuyaux.
ENTREPOSAGE
1. Tourner le bouton de réglage de
fluide du pistolet à la gauche afin
de l’ouvrir et de réduire la tension
sur l’aiguille.
2. Le pistolet DOIT ÊTRE bien nettoyé
et graissé lé gèrement.
2. Un pinceau ou cure-dent peut être
utilisé pour forcer la peinture sèche
de l’ouverture. NE PAS UTILISER DE
POINTES MÉTALLIQUES POUR
ENLEVER LA PEINTURE AU RISQUE
D’ENDOMMAGER LES ORIFICES
USINÉES CE QUI CAUSERA LA
PULVÉRISATION INCORRECTE.
3. Enlever et inspecter l’aiguille de
réglage pour l’usure excessive au
bout et pour voir si elle est droite.
IMPORTANT: Si l’extrémité de l’aiguille
est plus usée sur un côté que l’autre,
l’aiguille est tordue ou décentrée. Un
corps de pistolet tordu n’est pas redress-
able. Faire rouler l’aiguille sur une sur-
face plane. Remplacer si nécessaire.
4. Vérifier et remplacer tous joints
toriques et joints d’étanchéité.
Ceux-ci peuvent être essuyés mais
pas trempés dans du solvant.
5. Desserrer les écrous de presse-
étoupe. Remplacer le presse-étoupe
SEULEMENT si la fuite ne peut pas
être étanchée en resserrant l’écrou.
(Voir Figure 5). Ne pas trop serrer un
écrou de presse-étoupe, ceci peut
limiter le déplacement de l’aiguille.
Instructions d’Utilisation et Manual de Pièces
Pistolet Vaporisateur à Alimentation par Gravité HVLP
Notes
13 Fr
Entretien (suite)
33
Kit de test de capuchon HVLP
Les trousses de coupe de test n’incluent pas
de manomètres. Il faut acheter séparément
une trousse de manomètres basse pression
certifiés, 3 mm (1/8 po) NPT.
36
1.6 mm
1.4 mm
