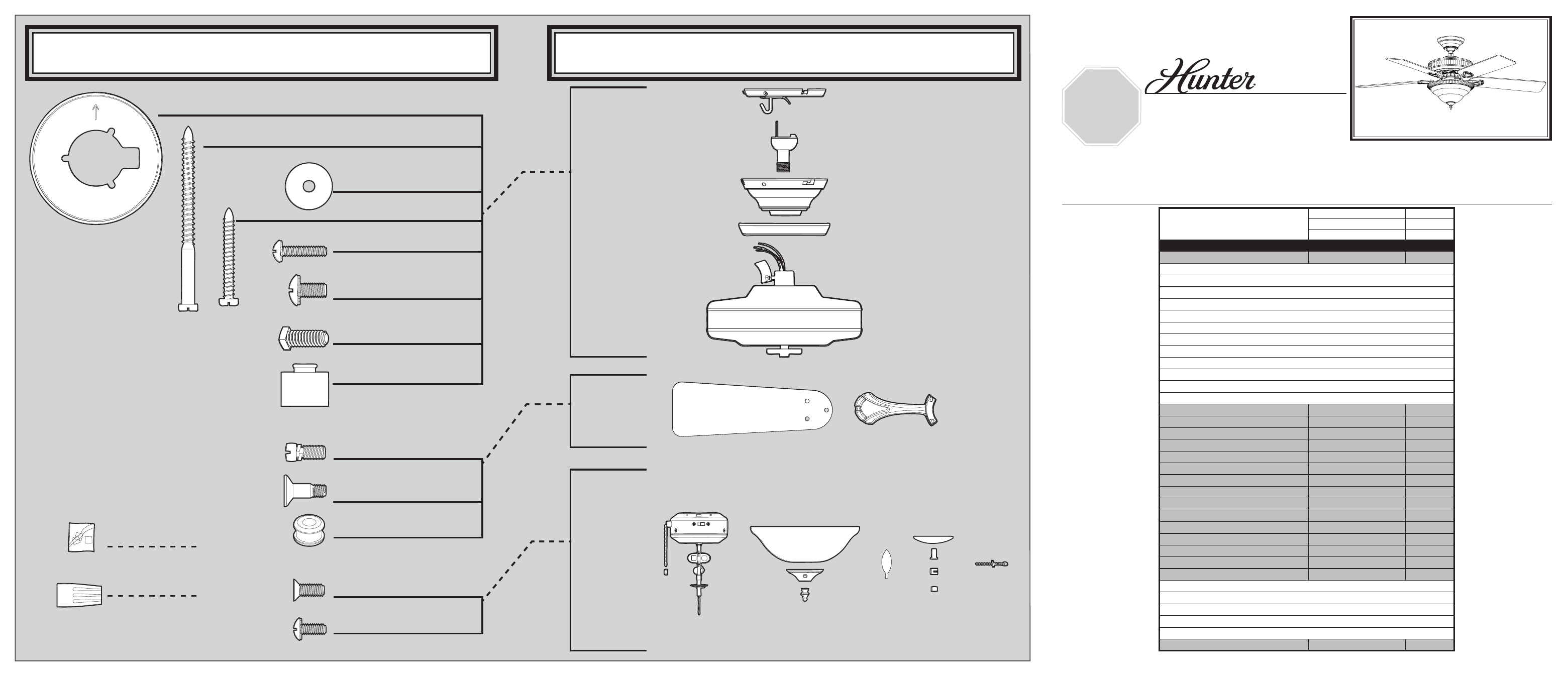

GUÍA DE PIEZAS GUÍA DE PIEZAS
PARADA
Consulte esta Guía de partes para
asegurarse de que todas las partes
estén incluidas en la caja.
Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al
888-830-1326. ESTA GUÍA DE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS
INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN EL MANUAL DE INSTALACIÓN
PARADA
Hunter Fan Company • 7130 Goodlett Farms Pkwy. #400 • Memphis, TN 38016 • www.hunterfan.com • 98000-01-760 10-01-2009 •
©
2009
Lista de piezas
No. del modelo 28049
No. del dibujo de ensamblaje 97491-01
Acabado Cocoa
Nombre del ítem Cantidad No. de la pieza
Kit del sistema de suspensión 1 94945-67
Placa de techo
Campana
Anillo de la moldura de campana
Bola de suspensión / Conjunto de varilla
Roseta de perfil bajo
Tornillo, de roseta de perfil bajo
Aislador de montaje
Tornillo, de campana
Tornillo, de madera
Tornillo, de madera
Arandela, plana
Tornillo prisionero
Juego de soporte de paletas 1 92805-05
Juego de paletas 1 76238-02
Tornillo, de armadura de soporte de paleta 11 63755-05
Conjunto del interruptor 1 98840-67
Conjunto del kit de luz 1 96942-02
Globo / Pantalla 1 87668-01
Bombilla 2 77646-04
Tapa, Caja del interruptor 1 73853-01
Botón taponador 1 73854-01
Terminal simulado, macho 1 08198-01
Terminal simulado, hembra 1 08200-01
Tirador de cadena 2 63756-15
Tirador de cadena 1 63756-18
Pendiente del tirador de cadena 2 74393-08
Kit de materiales 1 97941-00-860
Arandela de caucho, de paleta
Tornillo, de conjunto de paleta
Tornillo, mecánico, 6-32
Tornillo, del conjunto de la caja del interruptor
Empalme plástico
Kit de equilibrado 1 07570-01
Piezas del ventilador
(no dibujadas a escala)
Materiales
(no dibujados a escala)
Conjunto del
soporte de
suspensión
de conjunto
de paleta
Conjunto del
interruptor
Tornillo, del conjunto
de la caja del interruptor
Tornillo
mecánico, 6-32
Tornillo, de roseta de
perfil bajo
Tornillo prisionero
Tornillo de armadura
de soporte de paleta
Tornillo de campana
Arandela plana
Tornillo, de conjunto
de paleta
3” Tornillo de madera
Roseta de perfil bajo
Kit de
equilibrado
Empalme
plástico
1.5” Tornillo
de madera
Arandela de caucho de
paleta
Tornillo
mecánico, 6-32
x 1
x 2
x 4
x 2
x 3
x 4
x 1
x 11
x 16
x 3
x 3
x 1
x 4
x 16
x 4
Aislador de montaje
