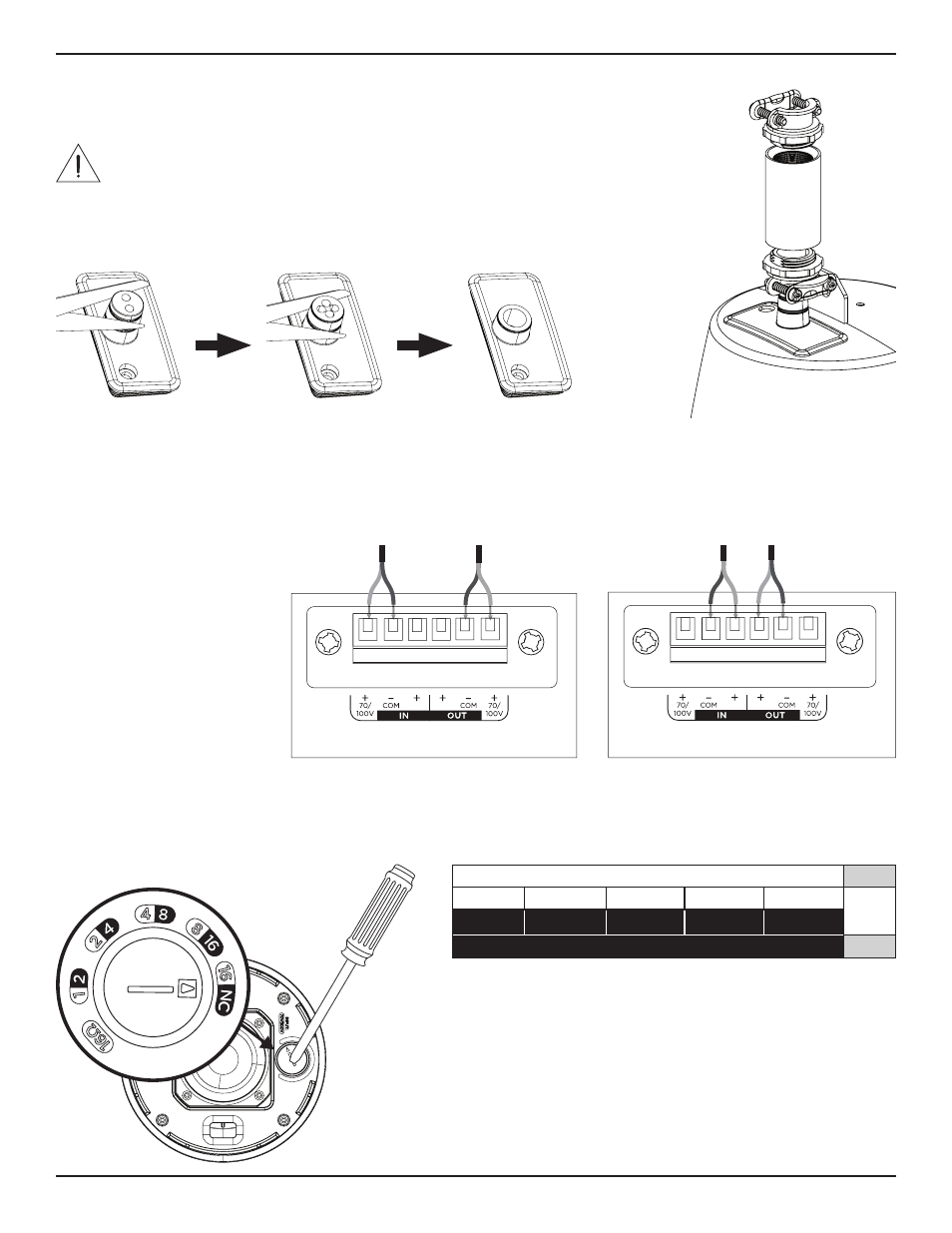

Polski • 39 Podręcznik instalacji • FreeSpace FS2P
PRO.BOSE.COM Konfiguracja
Okablowanie głośnika
Grubość przewodu
Do montażu głośnika FreeSpace FS2P należy stosować wyłącznie przewody o rozmiarze od 18 AWG (0,8 mm 2 ) do 14 AWG (2,1 mm 2 ).
Schematy połączeń
Odsłonić sześć milimetrów (1/4 cala)
nieizolowanego przewodu, aby
podłączyć go do zacisków.
Uwaga! Głośnik nie jest
przeznaczony do użytku ze
sztywnym kanałem kablowym.
Głośnik może być podłączany
wyłącznie do elastycznego kanału
kablowego lub okablowania.
Uwaga: okablowanie musi być
wykonane zgodnie z następującymi
normami:
(w Kanadzie) certyfikat CSA C22.1
Canadian Electrical Code, część
I, Safety Standard for Electrical
Installations, punkt 32;
(w Stanach Zjednoczonych) norma
NFPA 70, National Electrical Code
oraz norma NFPA 72, National Fire
Alarm and Signaling Code.
70/100V 16Ω
Przygotowanie osłony wejść
Osłona wejść jest przystosowana do trzech rożnych konfiguracji okablowania (patrz powyżej). Aby
zmienić konfigurację osłony wejść i dopasować ją do pożądanego układu, odetnij końcówkę zgodnie
z dziurkowaniem. W otworach 1/2 cala należy użyć jednej złączki 1/2 cala na 1/2 cala oraz dwóch
standardowych kanałów kablowych 3/8 cala (patrz schemat poniżej).
PRZESTROGA! W przypadku korzystania z elastycznego kanału kablowego nie należy
montować osłony wejść w konfiguracji całkowicie otwartej (z jednym, dużym otworem na
przewody).
Uwaga: obowiązkiem instalatora jest zabezpieczenie złącza euroblock przed dostawaniem się
do niego wody. Aby odpowiednio zabezpieczyć okablowanie, należy używać silikonu odpornego na
wilgoć, żółknięcie i działanie warunków atmosferycznych.
Uwaga: Elastyczne kanały kablowe muszą mieć certyfikat UL, być przeznaczone do tego
zastosowania oraz muszą zostać zamontowane zgodnie z postanowieniami władz lokalnych.
Jedno wejście Wejście i wyjście Całkowicie otwarta
16Ω 16Ω 16Ω 16Ω
Ustawienia głośnika
70 V
1 W 2 W 4 W 8 W 16 W*
16 Ώ
2 W 4 W 8 W 16 W NC**
100 V
** NC brak połączenia (nie używać) * Ustawienia fabryczne
Ustawienie gwintownika transformatora
Ustaw gwintownik, obracając go. Użyj płaskiego śrubokrętu.
