简体中文 • 61 安装指南 • FreeSpace FS4SE
PRO.BOSE.COM 设置
扬声器接线
线规
FreeSpace FS4SE 扬声器仅可与 18 AWG （ 0.8 平方毫米）至 14 AWG （ 2.1 平方毫米）规格的接线一起使用。

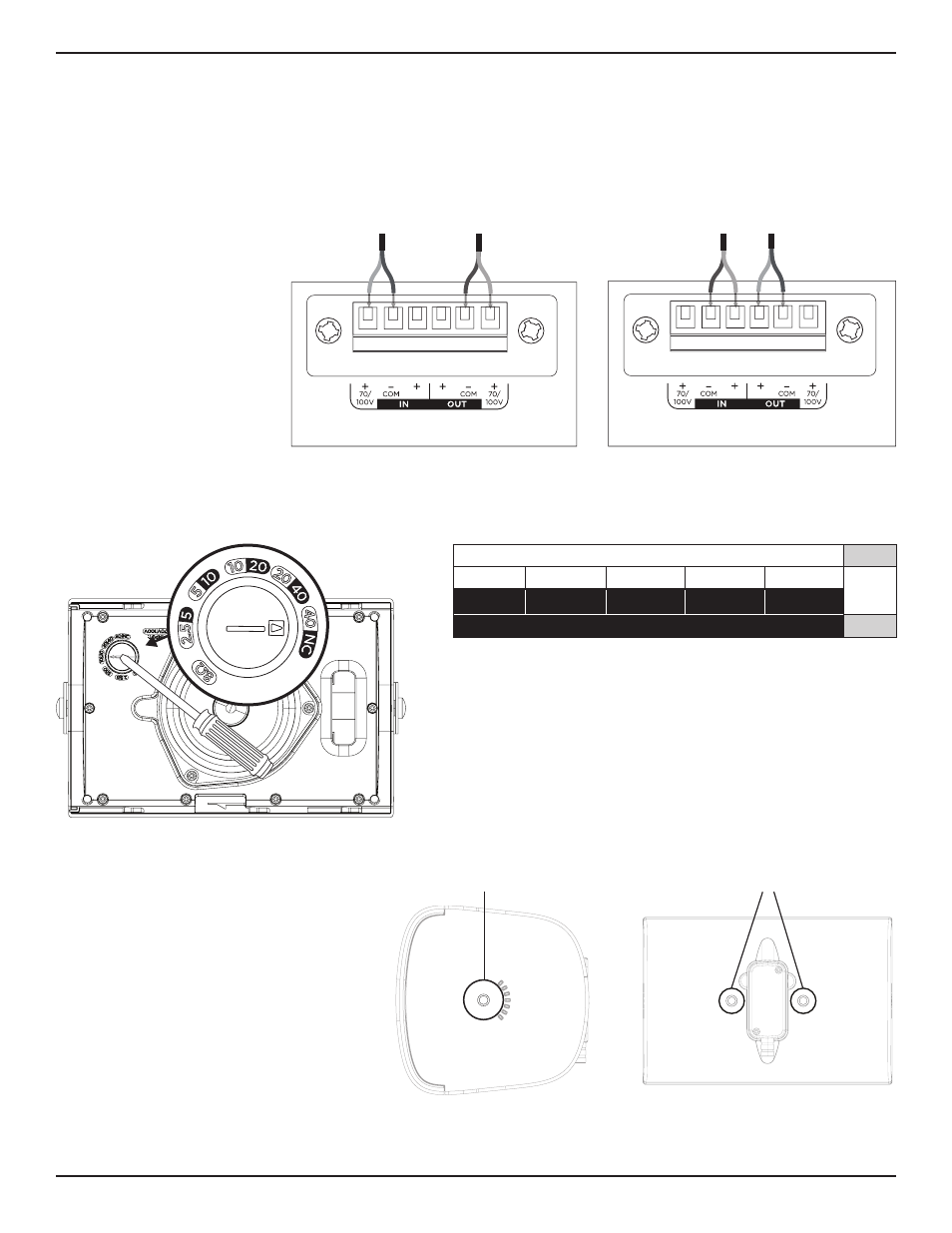

接线图
露出六毫米（ 1/4 英寸）长的裸线以连接到端子。
70/100V 8Ω
注意： 扬声器不适合与硬质管子一起
使用。扬声器仅适合软质管子或直接
布线连接方式。
注意： 布线方法必须符合：
在加拿大，《加拿大电气规范》第 I
部分 CSA C22.1 ，电气安装安全标准
第 32 节；
在美国， NFPA 70 美国国家电气法规
和 NFPA 72 国家火警和信号代码。
8Ω 8Ω 8Ω 8Ω
扬声器设置
** NC ：无连接（不使用） * 出厂默认设置
变压器抽头设置
转动设置抽头。使用平头螺丝刀。
使用安全绳
某些地区的施工规范要求使用辅助方法将扬声器固定到支
撑结构，以提供额外的安全保障。选择符合当地的建筑法
规和条例的安装位置、方法和安装紧固件。
可使用外壳背面或侧面的其中一个后部螺纹嵌入件将一根
安全绳连接到扬声器。如果使用随附的安装支架安装扬声
器，可使用其中一个后部螺纹嵌入件
(2) 。如果使用选装
支架之一 （请参阅第 4 页）安装扬声器，可使用其中一个
侧面螺纹嵌入件 (1) 。有关安全连接点，请参阅右侧图片。
该侧面嵌入件 (1) 适合与深度为 11 毫米（ 0.43 英寸）的
M8 螺钉（未随附）配合使用。该后部嵌入件 (2) 适合与
深度为 15 毫米（ 0.59 英寸）的 M8 螺钉（未随附）
配合使用。
0°
15°
30°
30°
45°
45°
15°
q w
70V
2.5W 5W 10W 20W 40W*
8Ώ
5W 10W 20W 40W NC**
100V
