54
•
Polski
FreeSpace FS4SE
•
Podręcznik instalacji
PRO.BOSE.COM
Konfiguracja
Okablowanie głośnika
Grubość przewodu
Do montażu głośnika FreeSpace FS4SE należy stosować wyłącznie przewody o rozmiarze od 18 AWG (0,8 mm
2
) do 14 AWG (2,1 mm
2
).

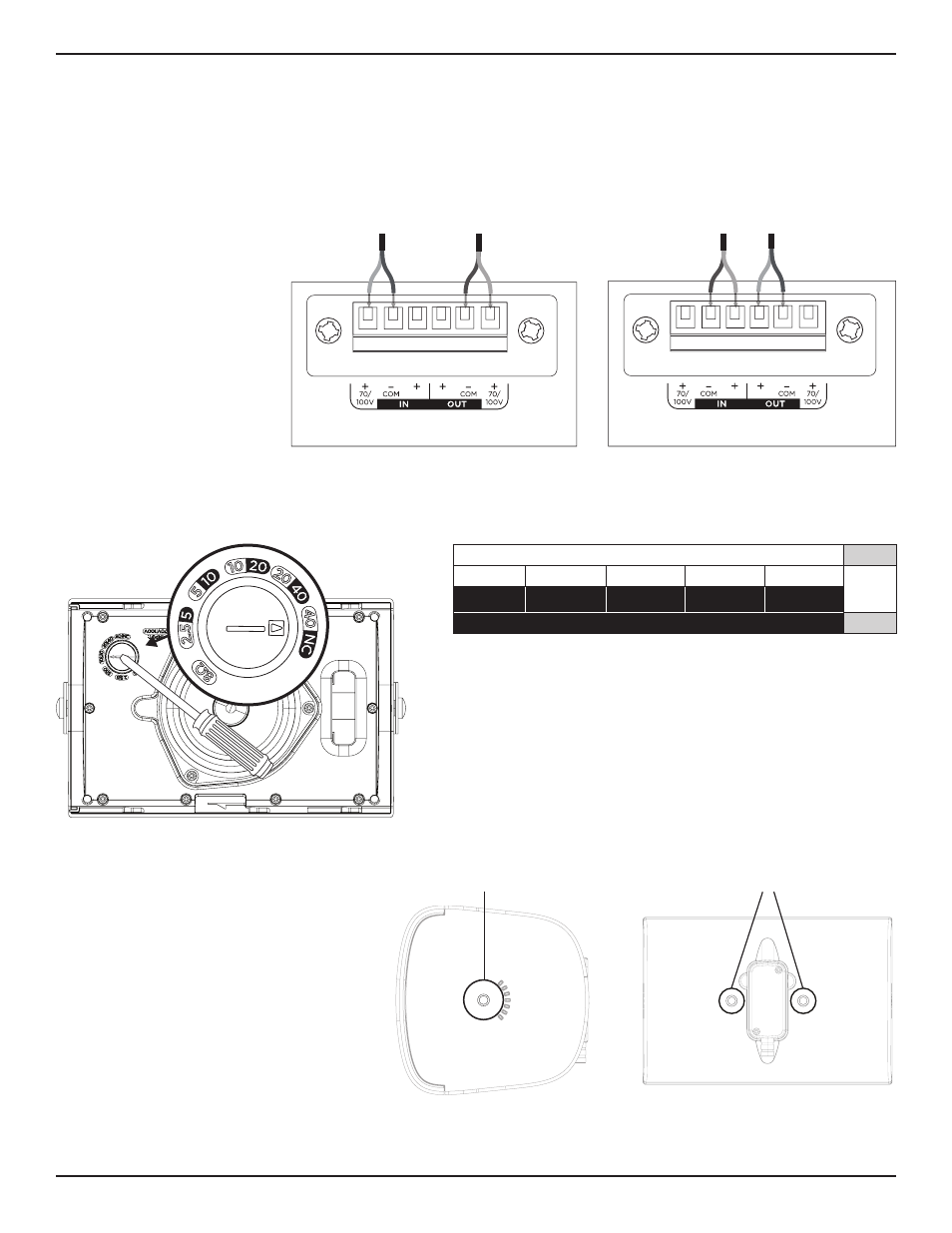

Schematy połączeń
Odsłonić sześć milimetrów (1/4 cala) nieizolowanego przewodu, aby podłączyć go do zacisków.
70/100 V
8 Ω
Uwaga!
Głośnik nie jest przeznaczony
do użytku ze sztywnym kanałem
kablowym. Głośnik może być
podłączany wyłącznie do elastycznego
kanału kablowego lub okablowania.
Uwaga!
Okablowanie musi być wykonane
zgodnie z następującymi normami:
(w Kanadzie) certyfikat CSA C22.1
Canadian Electrical Code, część
I, Safety Standard for Electrical
Installations, punkt 32;
(w Stanach Zjednoczonych) norma
NFPA 70, National Electrical Code oraz
norma NFPA 72, National Fire Alarm
and Signaling Code.
8Ω
8Ω
8Ω
8Ω
Ustawienia głośnika
** NC — brak połączenia (nie używać)
* Ustawienia fabryczne
Ustawienie gwintownika transformatora
Ustaw gwintownik, obracając go za pomocą płaskiego wkrętaka.
Korzystanie z linki
zabezpieczającej
Niektóre regionalne przepisy budowlane wymagają
zastosowania dodatkowej metody zabezpieczania głośników
w celu zapewnienia dodatkowego bezpieczeństwa. Pozycja,
sposób i elementy montażu muszą być zgodne z lokalnymi
normami i przepisami budowlanymi.
Linkę zabezpieczającą można przymocować do głośnika
za pomocą jednej z gwintowanych wkładek znajdujących
się z tyłu lub po bokach obudowy głośnika. W przypadku
montowania głośnika na dołączonym wsporniku
linkę zabezpieczającą należy zamontować na jednej
z gwintowanych wkładek znajdujących się z tyłu obudowy (2).
W przypadku montowania głośnika na jednym z opcjonalnych
wsporników (patrz strona 4) do przytwierdzenia linki
należy użyć jednej z gwintowanych wkładek po bokach
obudowy (1). Punkty mocowania osprzętu zabezpieczającego
przedstawiono na schemacie po prawej stronie.
We wkładki boczne (1) można wkręcać śruby M8 (brak w
zestawie) na głębokość 11 mm. We wkładki tylne (2) można
wkręcać śruby M8 na głębokość 15 mm.
0°
15°
30°
30°
45°
45°
15°
q
w
70 V
2,5 W
5 W
10 W
20 W
40 W*
8 Ώ
5 W
10 W
20 W
40 W
NC**
100 V
