DE
01 02
04
03

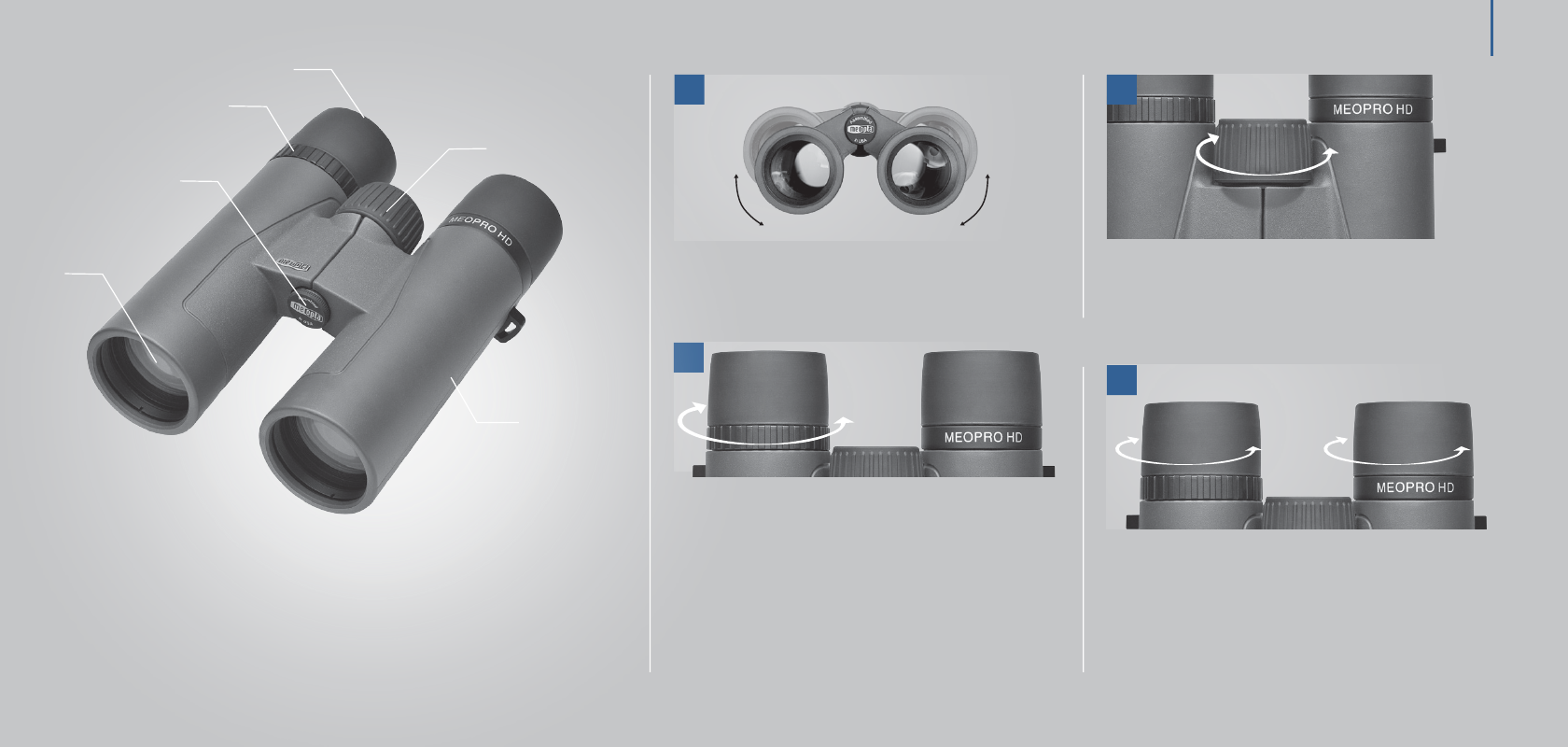

Einstellung des Augenabstand auf
den Beobachter
Anleitung zur Dioptrieneinstellung:
- das link Objektiv abdecken oder das linke Auge
schlie β en
- mit dem Dioptrienausgleich (3) das Bild in der linken
Fernglashälfte scharf einstellen.
- Abdeckung vom rechten Objektiv entfernen
- mit dem Fokussierung (4) das System scharf einstellen
Zentrale Fokussierung
Einstellung der Diopterkorrektur
2
3
1
5
4
6
1. Okular mit justierbaren
Augenmuscheln
2 Gummierters Gehäuse
(linkes und rechtes Okular)
3. Zentraler Mitteltrieb
4. Dioptrieneinstellung
5. Achse des Fernglases mit
Stativhalter (nach Abs-
chrauben der Schutzkappe)
6. Objektiv des Fernglases
