Lingenfelter L330030709 CTSV High Flow Intercooler Pump Upgrade Kit v1.0 User Manual
Page 9

Page

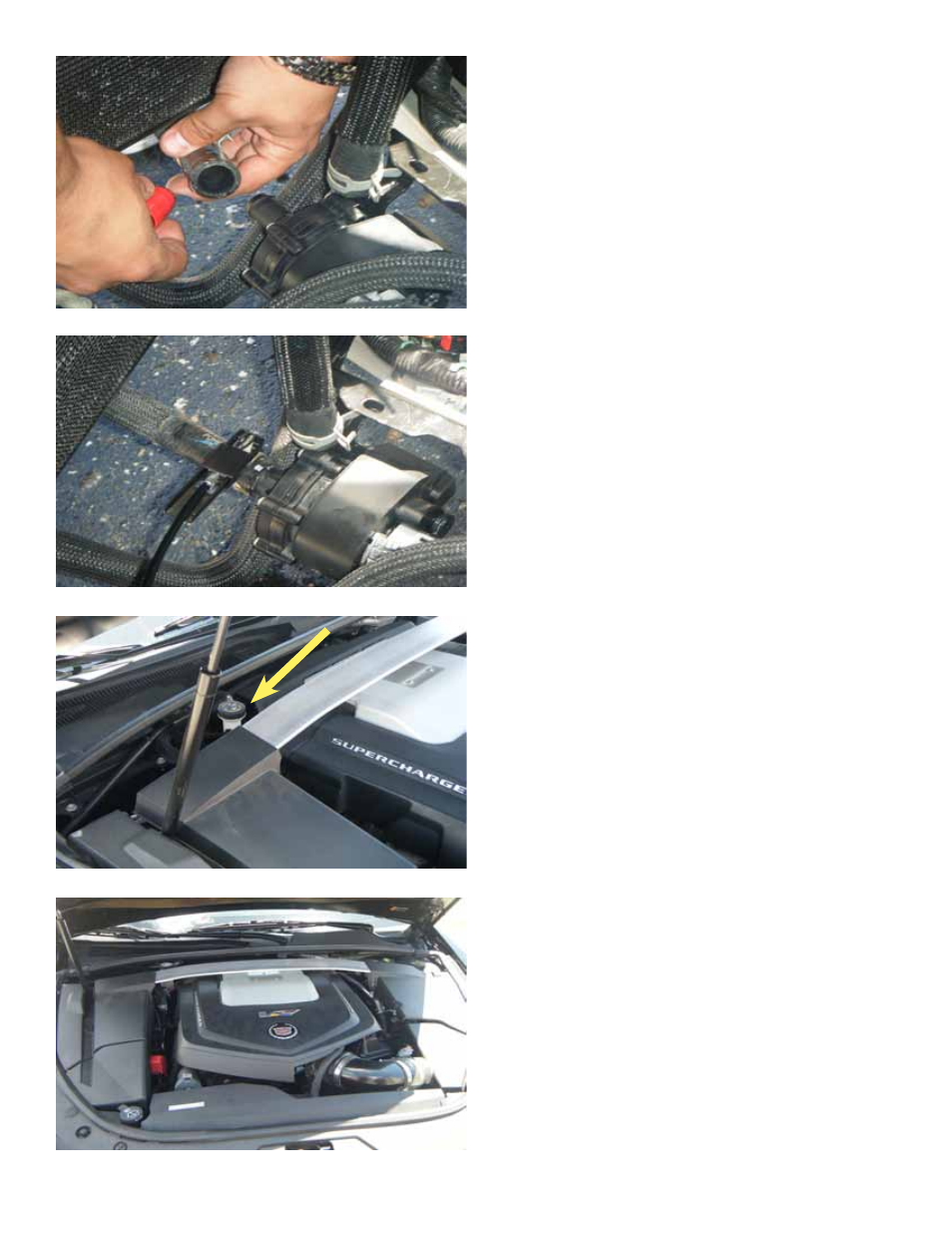

21. Remove the hose plug from the inlet hose.
22. Work the inlet hose onto the intercooler pump
nipple that is pointing towards the front of the
vehicle. Then, using a pair of hose clamp
pliers, position and secure the hose clamp on
the inlet hose.
23. Fill the intercooler system using a 50/50
mixture of DEX-COOL antifreeze and clean,
drinkable water until the coolant level reaches
the top of the cold fill range on the reservoir.
The location of the reservoir is shown by the
yellow arrow in the adjacent illustration.
NOTE: Make sure to purge the air out of the
intercooler system following installation
Installation of the Lingenfelter CTS-V VariMax
high flow intercooler pump kit is now
complete.
8.
