• Apagar el motor. Asegurarse que la máquina
está totalmente detenida.
• Desconectar el cable de la bujía y conectarlo
a tierra antes de desatascar el tubo de descarga.
• Ver tener acceso a la rejilla de trituración, retirar
el recolector o el tubo de soplado de la máquina
como se indica en la sección OPERACION. Ver
la figura 12.

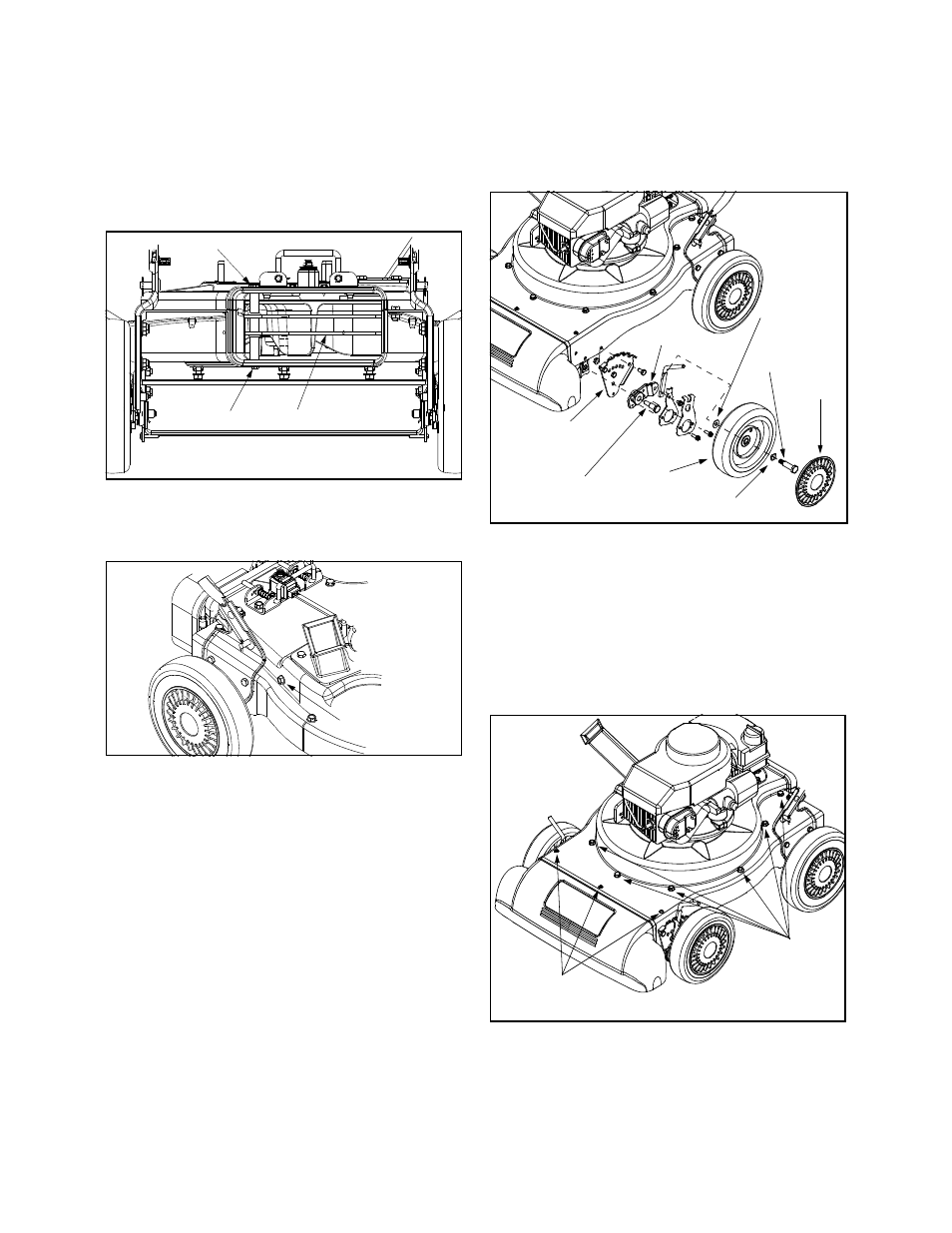

Figura 12
• En el lado derecho de la máquina, quitar el
tornillo hexagonal que sujeta la rejilla de flagelos.
Ver la figura 13.
Figura 13
• Retirar el tornillo hexagonal y la arandela plana
ubicados encima de la carcasa trasera cerca de
la escuadra de montaje y la contratuerca que
sujeta la rejilla de flagelos. Ver las figuras 12.
• Retirar y limpiar la rejilla con una rasqueta o
lavarla con agua. Volver a instalar la rejilla.
AFILADO O REEMPLAZO DE LA
CUCHILLA ASTILLADORA
Debido a que el motor de esta máquina tiene el
cigüeñal cónico, se necesita un extractor especial
(número de pieza 753-0638) para retirar el impulsor.
Para asistencia técnica, comunicarse con el centro
de servicio Sears.
NOTE: Cuando se vaya a inclinar la máquina, vaciar
el tanque de combustible y mantener el lado con la
bujía del motor hacia arriba.
• Desconectar el cable de la bujía y conectarlo a
tierra.
• Quitar los tapacubos delanteros, los tornillos de
reborde, las arandelas onduladas y las arandelas
abocinadas que van sujetas a las ruedas
delanteras. Ver la Figura 14.
Figura 14
• Quitar los tornillos de reborde que atraviesan los
brazos de pivote y los ajustadores de la escuadra
de altura hasta la abrazadera de soporte
delantera.
• Quitar los tres tornillos en la carcasa superior que
sujetan la cubierta de la boquilla y los nueve
tornillos que sujetan la carcasa inferior a la
superior. Ver la Figura 15.
Figura 15
• Quitar la contratuerca que sujeta la rejilla de
trituración a la carcasa inferior. No es necesario
retirar la rejilla. Ver las Figura 12.
• Quitar el perno hexagonal, la arandela de
seguridad y la arandela plana que sujetan el
conjunto rotor al cigüeñal. Ver la Figura 16.
Rejilla de flagelos Contratuerca
Tornillo hexagonal y arandela plana
VISTA POSTERIOR
Tornillo
hexagonal lateral
Tapacubo
Rueda
delantera
Tornillo de
reborde
Arandela
ondulada
Arandela
abocinada
Brazo
de pivote
Ajustador
de escuadra
de altura
Tornillo de
reborde
Tornillos de
la boquilla
Tornillos de
la carcasa
inferior
