9
Konfigurering II

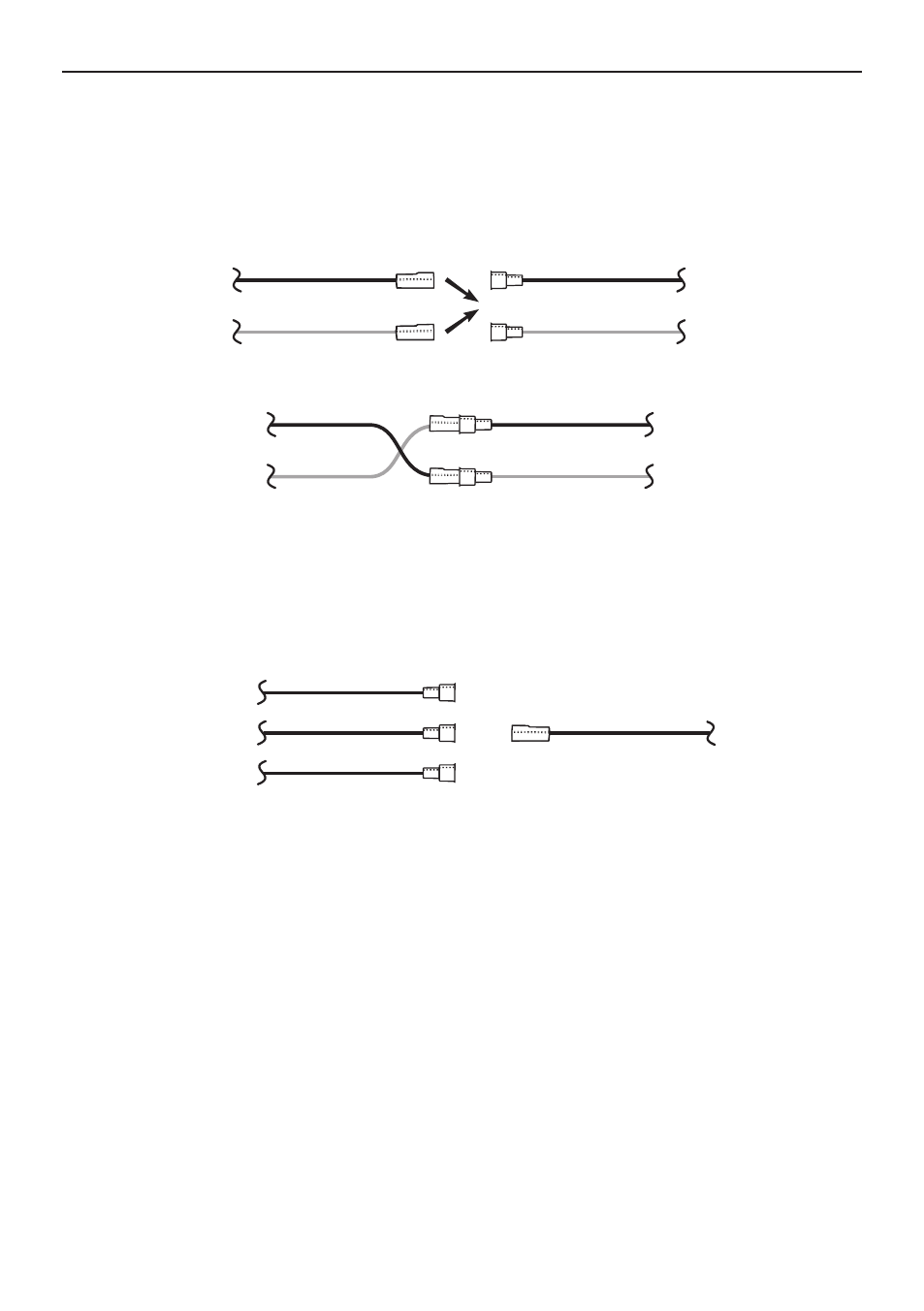

Hvis du fastgører stikket 7 af ISO stikkene til tændingen og stikket 4 til vekselstrøm, bør du checke om
alt ser ud som på tegningen nedenunder.
Konfigurering II
Hvis du fastgører stikket 7 af ISO stikkene til tændingen og stikket 4 til vekselstrøm, bør du checke om
alt ser ud som på tegningen nedenunder.
Sæt den gule stille-kabel fra skifte-boksen til den rigtige kabel i bilradioen.: mute1, mute2 eller
mute3.
Opmærksomhed:
Det positive kable og tændings ledningen er beskyttet af 3A sikring i skifteboksen. X
rødt 7 (rødt)
blåt 4 (blåt)
skifteboks
rødt 7 (rødt)
blåt 4 (blåt)
skifteboks
bilen
bilen
mute 1
bilradioen skifteboksen
mute 2
mute 3
mute (gult)
