Configurazione II

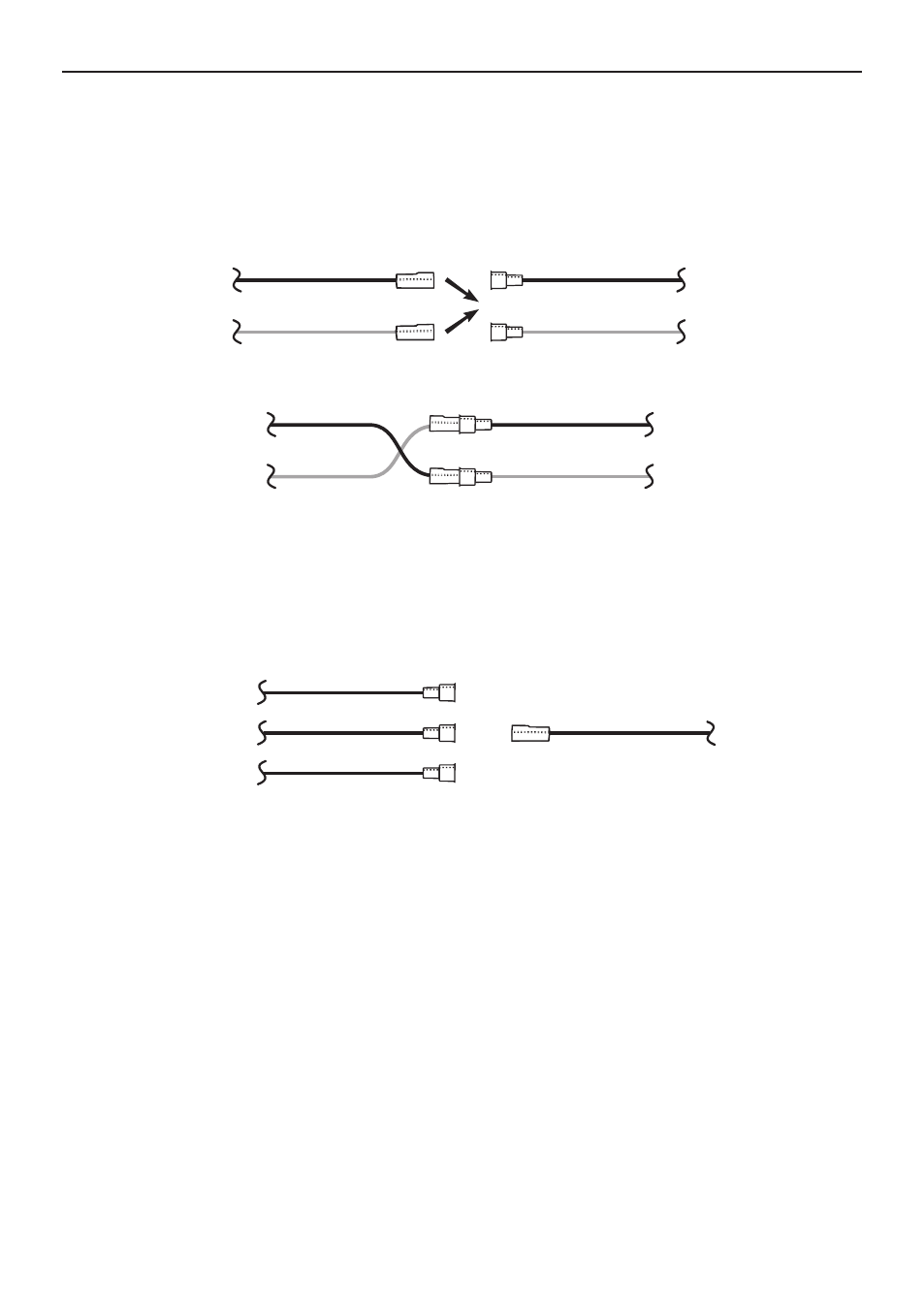

Collegando lo spinotto 7 del connettore ISO all’accensione e lo spinotto 4 all’alimentazione della cor-
rente alternata, controllare se i collegamenti corrispondono al disegno qui in calce.
Nelle istruzioni per l’uso dell’auto è indicata l’occupazione degli spinotti per il segnale di mute. Questo
segnale può verificarsi su uno di tre cavi contrassegnati di „mute1“, „mute2“ e „mute3“.
Collegare il cavo mute giallo della scatola di commutazione con il cavo corretto dell’autoradio: “mute
1“, “mute 2“ o “mute 3“.
ATTENZIONE:
Le linee positiva e di accensione sono protette nel carter della scatola di commutazione X
tramite fusibili da 3 A.
rosso 7 (rosso)
azzurro 4 (azzurro)
Scatola di
commutazione
rosso 7 (rosso)
azzurro 4 (azzurro)
Scatola di
commutazione
Autovettura
Autovettura
mute 1
Autovettura Scatola di
commutazione
mute 2
mute 3
mute (gelb)
