30
OPERAÇÃO E AJUSTES DO GRAMINHO
AJUSTE DO INSERTO DE BANCADA

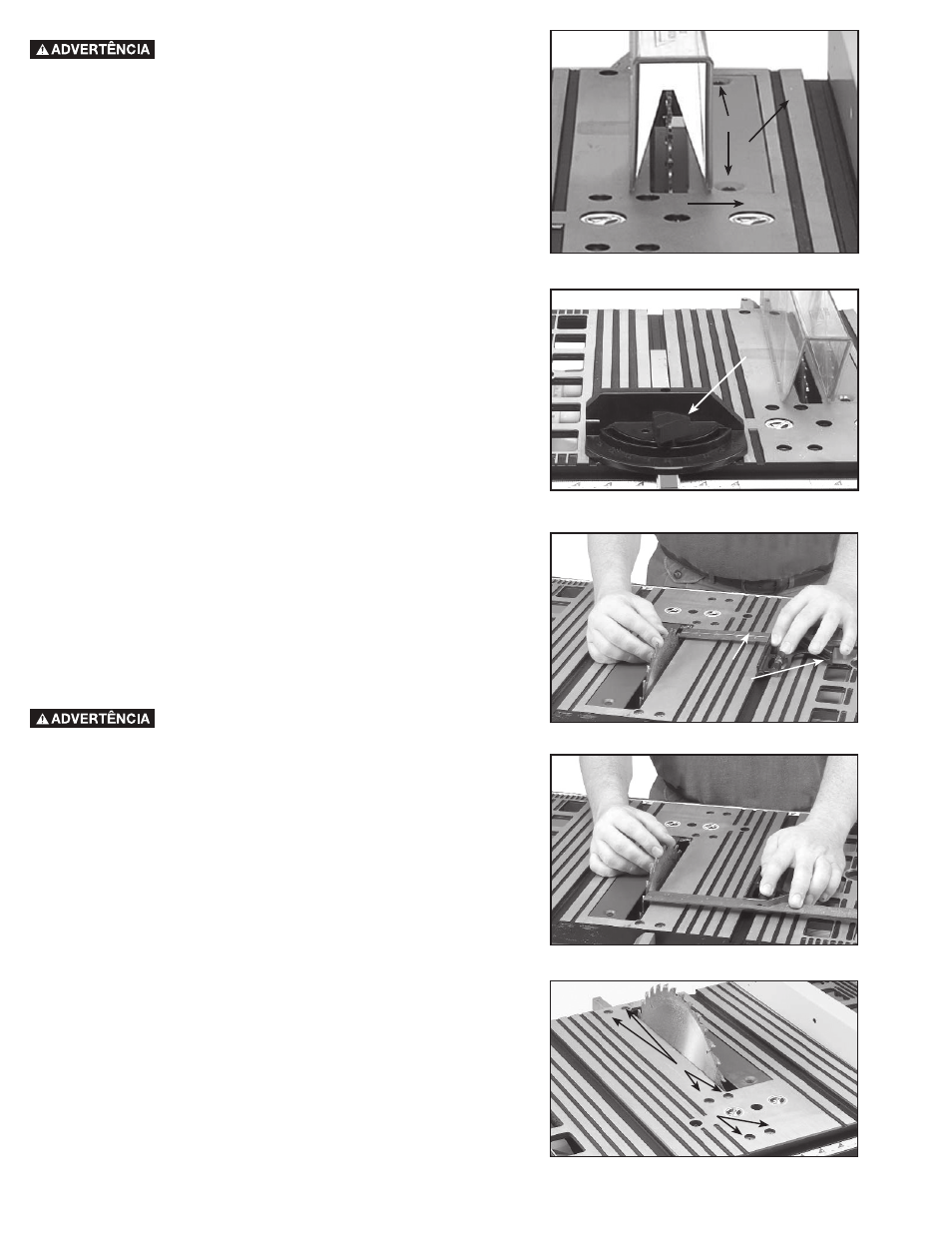

1. Certifique-se de que o inserto da bancada (A) Fig. 33A esteja no mesmo nível, ou um pouco
abaixo, da superfície da bancada (B) na extremidade frontal do inserto e no mesmo nível, ou
ligeiramente acima da superfície da bancada na extremidade posterior do inserto.
2. Se o inserto de bancada estiver acima da superfície da bancada, aperte os dois parafusos do
inserto da bancada (C) Fig. 33A para abaixar o inserto.
DESLIGUE A MÁQUINA DA FONTE DE ENERGIA
Para cortes transversais (lâmina a 90 graus com a bancada), o graminho pode ser usado em
quaisquer das fendas do graminho. Para cortes oblíquos (com a lâmina inclinada), use o graminho
na fenda correta da bancada, de modo que a lâmina fique longe da bancada e de suas mãos.
Para operar o graminho, afrouxe a trava (E) Fig. 34 e gire o graminho até o ângulo desejado.
AJUSTE DE LÂMINA PARALELAMENTE ÀS
FENDAS DO GRAMINHO
A lâmina foi ajustada paralelamente às fendas do graminho na fábrica. Para garantir a precisão dos
cortes e evitar retrocessos, verifique esse ajuste.
1. Eleve a lâmina até a posição mais alta e ajuste-a até que fique a 90 graus com a bancada.
2. Selecione um dente na lâmina da serra que esteja disposto à esquerda, marcando esse dente
com caneta ou um marcador de texto.
3. Utilize um esquadro regulável (A) Fig. 35 em contato com a fenda do graminho e ajuste o
esquadro (B) até que este toque o dente marcado.
4. Gire a lâmina e verifique o mesmo dente marcado na parte de trás da bancada (Fig. 36).
5. Se as medidas frontal e posterior (Figs. 35 e 36) não forem idênticas, você pode ajustar a
lâmina. Comece afrouxando as porcas dos quatro parafusos (C) Fig. 37 na bancada. Em
seguida, afrouxe os parafusos (C). Mova cuidadosamente a lâmina da serra até que esta fique
paralela à fenda do graminho. Ao final, aperte as quatro porcas sob a bancada e os quatro
parafusos (C) Fig. 37 de forma segura.
OBSERVAÇÃO: Se não for possível fazer um ajuste suficiente afrouxando os parafusos(C)
Fig. 37, afrouxe o parafuso (D) Fig. 37 necessário para fazer o ajuste.
Para fazer o ajuste:
DESLIGUE A MÁQUINA DA FONTE DE ENERGIA
Fig. 33A
C
A
B
E
Fig. 34
Fig. 36
Fig. 35
B
A
Fig. 37
C
D
