29

AJUSTE DE TRAVA POSITIVA A 90 GRAUS

1. Eleve a lâmina da serra até a altura máxima.
2. Afrouxe o punho de travamento de inclinação de lâmina (A) Fig. 30, mova o mecanismo de

inclinação de lâmina (B) o máximo possível para a esquerda e aperte o punho de travamento de
inclinação de lâmina (A).

3. Posicione um esquadro (A) Fig. 31 na bancada com uma das extremidades do esquadro em

contato com a lâmina e verifique se esta está a 90 graus com a bancada. Se não estiver, afrouxe
o parafuso (B) Fig. 31 e mova o mecanismo de inclinação de lâmina até que a lâmina fique em
90 graus com a bancada. Aperte o punho de travamento de inclinação da lâmina (A) Fig. 30 e
aperte o parafuso (B) Fig. 31 até o fim.

AJUSTE DE TRAVA POSITIVA A 45 GRAUS

1. Eleve a lâmina da serra até a altura máxima.
2. Afrouxe o punho de travamento de inclinação de lâmina (A) Fig. 31, mova o mecanismo de

inclinação de lâmina (B) o máximo possível para a direita e aperte o punho de travamento de
inclinação de lâmina (A).

3. Posicione um esquadro (A) Fig. 31 na bancada com uma das extremidades do esquadro em

contato com a lâmina e verifique se está a 45 graus com a bancada. Se não estiver, afrouxe o
parafuso (C) Fig. 32 e mova o mecanismo de inclinação de lâmina até que a lâmina fique em 45
graus com a bancada. Aperte o punho de travamento de inclinação da lâmina (A) Fig. 30 e aperte
o parafuso (C) Fig. 32 até o fim.

OPERAÇÃO E AJUSTES NA GUIA DE CORTE Y
AJUSTES

1. Para mover a guia de corte (A) Fig. 33 ao longo da bancada, eleve a alavanca de travamento da

guia (B), deslize-a até o ponto desejado na bancada e empurre a alavanca de travamento da guia
para baixo (B).

2. O indicador mostra a distância entre a guia de corte e a lâmina. Se for preciso fazer ajustes,

afrouxe o parafuso (C) Fig. 33 e faça o ajuste.

IMPORTANTE: A guia de corte deve ficar alinhada de forma correta na fenda do

graminho para evitar retrocesso durante o corte longitudinal.
3. A lâmina da serra é posicionada paralelamente à fenda do graminho na fábrica. A guia de

corte deve ficar paralela à fenda do graminho para um funcionamento preciso e para evitar
retrocessos durante o corte. Para verificar o alinhamento:

4. Posicione a guia de corte próxima à fenda do graminho (Fig. 33). Prenda a guia de corte na

bancada empurrando para baixo a alavanca de travamento (B). A extremidade da guia de corte
deve ficar paralela à fenda do graminho.

5. Se for necessário fazer um ajuste, afrouxe os dois parafusos (D) Fig. 33 e eleve a alavanca de

travamento (B). Segurando firmemente o suporte da guia de corte (F) de frente para a serra,
mova a parte de trás da guia de corte (A) até que esta fique paralela à fenda do graminho. Aperte
os dois parafusos (D) e empurre para baixo a alavanca de travamento (B).

6. Ajuste a trava da guia de corte (A) Fig. 33 elevando a alavanca de travamento (B) e girando o

parafuso (E) em sentido horário para aumentar ou em sentido anti-horário para reduzir a ação
do travamento da guia de corte.

Sua serra contém travas positivas para um posicionamento rápido e preciso da lâmina da serra a 90
e 45 graus com a bancada.

DESLIGUE A MÁQUINA DA FONTE DE ENERGIA.

AJUSTES DE TRAVAS POSITIVAS EM ÂNGULOS
DE 90 E 45 GRAUS

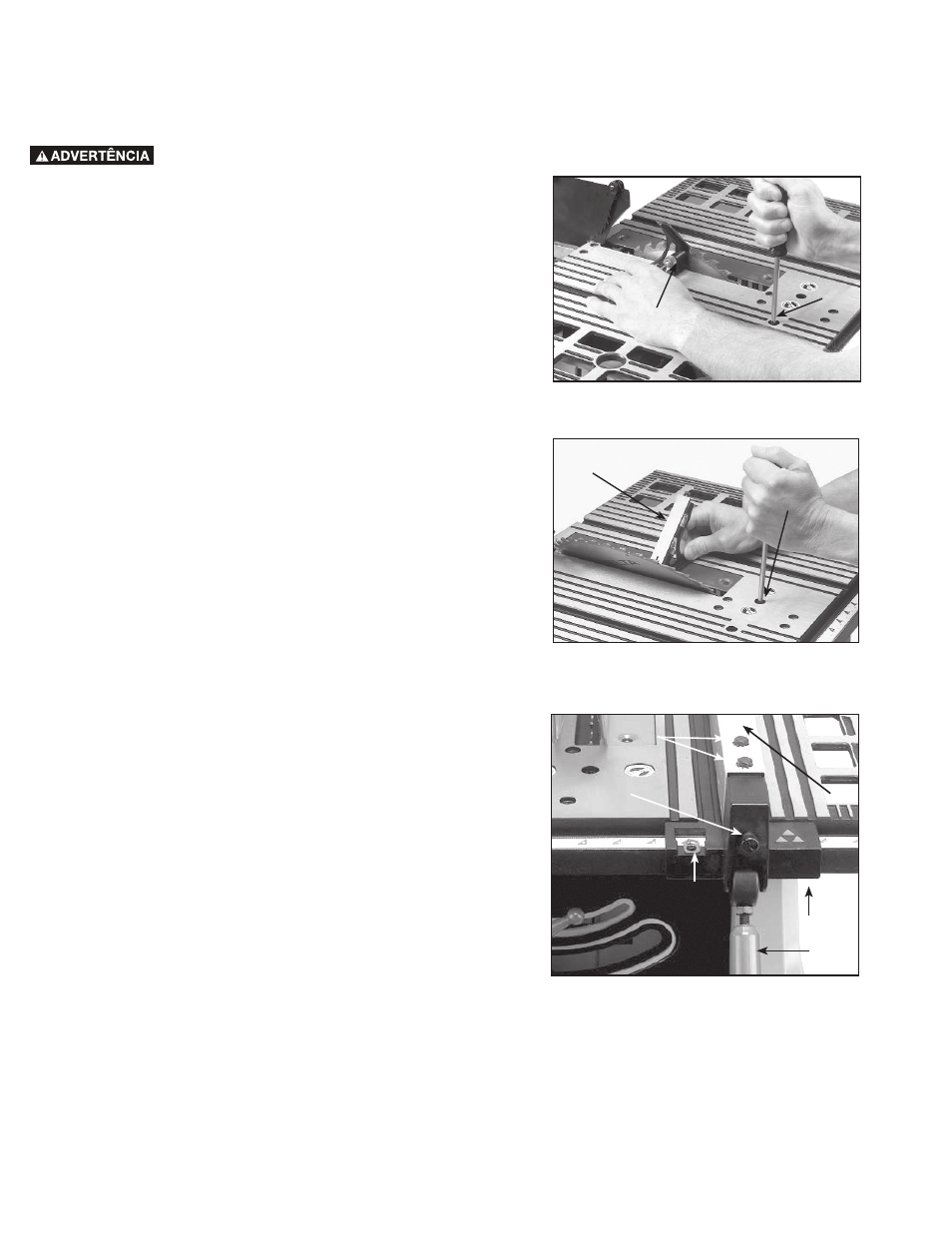

Fig. 31

Fig. 32

A

A

C

B

Fig. 33

B

F

A

D

E

C
