4
RQT7426
Installation
simple

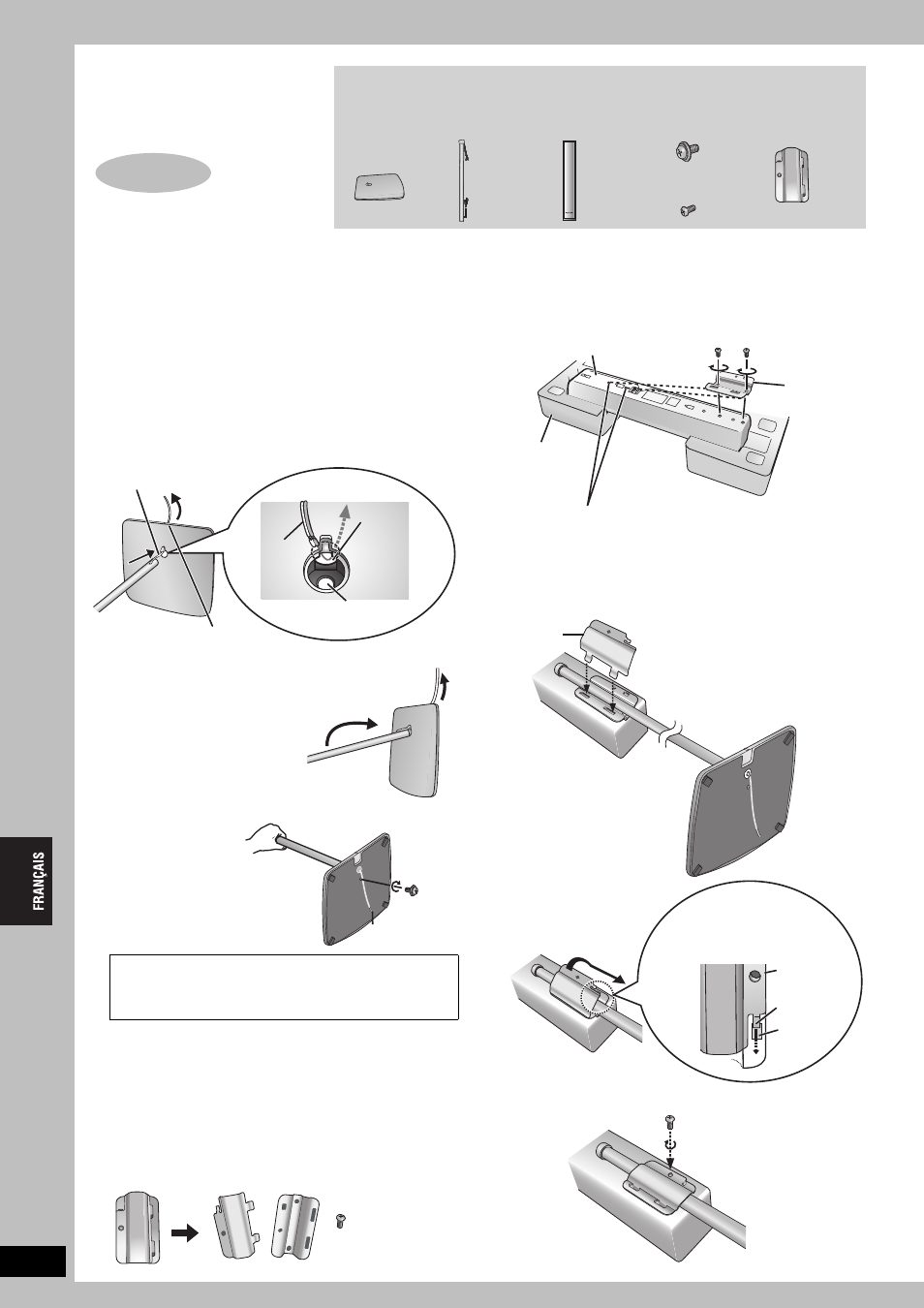

Assemblage des enceintes avant et surround
[Remarque]
Les paires d’enceintes avant et surround sont différentes, ainsi que
les paires de tiges.
– Vérifiez l’étiquette à l’arrière de l’enceinte avant de fixer la tige
(‹ page 6).
– Les tiges dont le câble est court sont pour les enceintes avant.
Préparatifs
≥Pour éviter d’endommager ou de rayer la surface sur laquelle
vous effectuez l’assemblage, déposez-y un chiffon doux.
≥Pour l’assemblage, utilisez un tournevis cruciforme.
1
Fixez la tige à la base.
1 Faites passer le câble d’enceinte à travers la base.
2 Insérez la tige.
3 Vissez la tige sur la
base.
Assurez-vous que la vis
est serrée à fond.
2
Fixez les supports aux enceintes avant
et surround.
≥Les enceintes de gauche et de droite sont identiques, ainsi que
les supports.
≥Il peut être pratique d’utiliser la polymousse fournie avec cet
appareil.
1 Retirez la vis et séparez la plaque de montage en deux
parties.
2 Fixez la plaque A à l’enceinte.
Pour vous assurer que la plaque A sera fixée bien droit, serrez petit
à petit les vis du haut et du bas, de manière alternée, jusqu’à ce
qu’elles soient toutes deux complètement serrées.
Vous pouvez également fixer le support sur la partie
supérieure de la face arrière de l’enceinte.
La hauteur de l’enceinte est indiquée sur le schéma
(‹ page 5), suivant que la plaque A est fixée sur la partie
supérieure ou inférieure de la face arrière de l’enceinte.
3 Posez la tige sur la plaque A et fixez la plaque B.
4 Fixez la plaque avec la vis retirée à l’étape 1.
4 Tiges
4 Grandes vis
épaulées 2 enceintes avant et
2 enceintes surround 4 Plaques de
montage
8 Petites vis
4 Bases
Assurez-vous que vous avez toutes les pièces indiquées avant de commencer l’assemblage,
l’installation et le raccordement.
ÉTAPE
1
[HT870]
Les supports fournis sont spécialement conçus pour la
fixation des enceintes avant SB-PF921 et enceintes
surround SB-PS921 Panasonic. Utilisez uniquement de
la façon indiquée ici.
Réduisez l’excès de câble
d’enceinte.
Faites passer
le câble
d’enceinte ici.
Câble
Trous à vis
Rainure
Insérez-la tout en tirant légèrement
sur le câble d’enceinte.
Grande
vis
épaulée
Face arrière de la base
Câble
Petite vis
Plaque A Plaque B
Petites vis
Enceinte
Plaque A
Polymousse
Faites pivoter la tige de sorte
que sa face plane se trouve
du côté inverse à la face
arrière de l’enceinte. Plaque B
Insérez les coudes dans la
fente et glissez la plaque B
en position de verrouillage.
Coude
Fente
Plaque B
Petite vis
