7
RQT7426
Attaccare gli autoadesivi dei cavi per facilitare i collegamenti.
]Nota]
≥Mai cortocircuitare i fili positivi (i) e negativi (j) dei cavi dei diffusori.
≥Collegare soltanto i fili positivi (rame) ai terminali positivi (i), e i fili negativi (argento) ai terminali negativi (j).
Il collegamento sbagliato può danneggiare i diffusori.

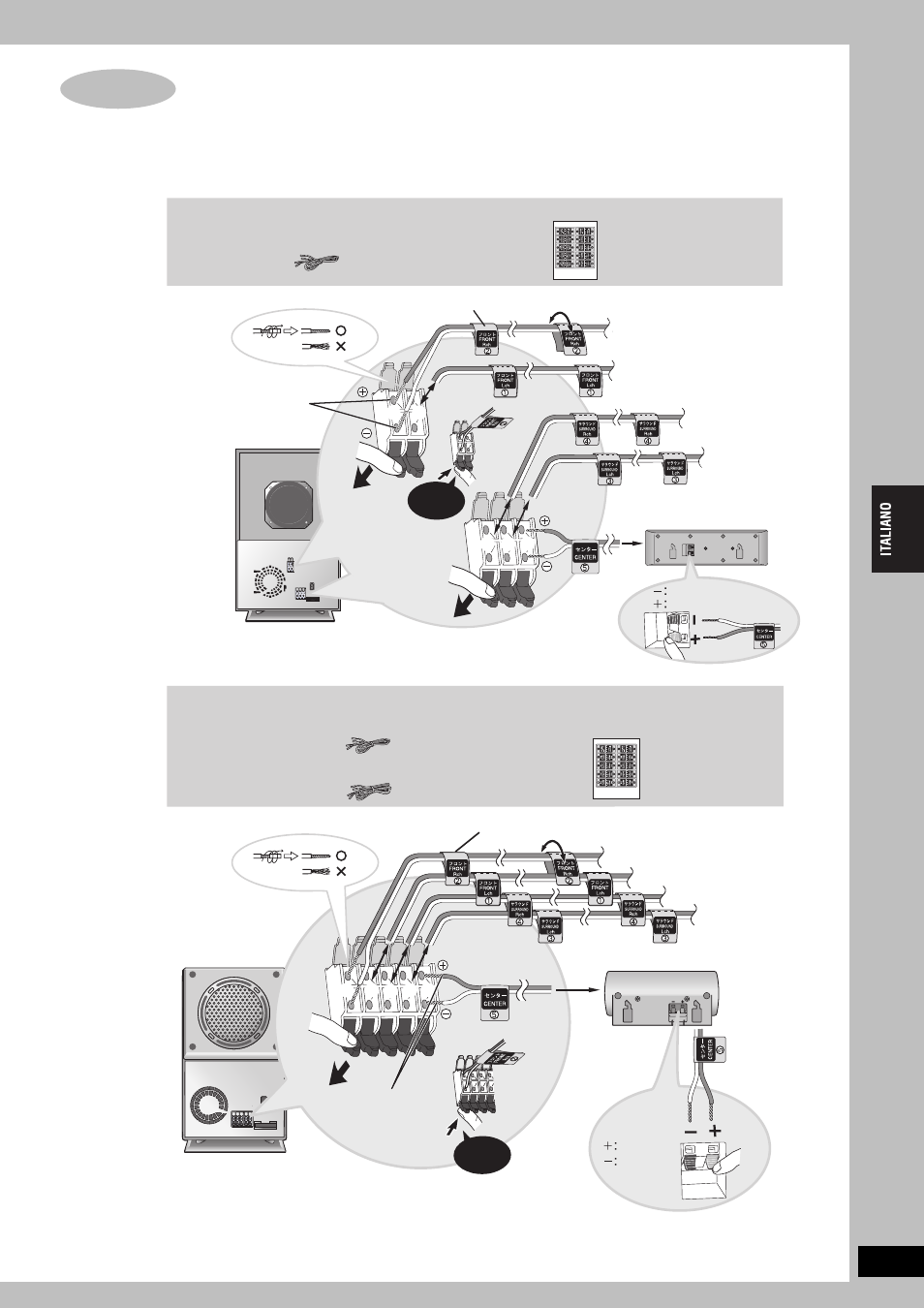

PASSO
3
Collegamento del subwoofer ai diffusori
3
4
5
1
2
SUBWOOFER
Clic!
Autoadesivo cavo diffusore
Argento
Rame
Cavo diffusore
≥Cavo di 4 m: per il diffusore centrale
Foglio di autoadesivi per cavi diffusori
2 ANTERIORE (R)
1 ANTERIORE (L)
3 SURROUND (L)
4 SURROUND (R)
5 CENTRALE
Inserire
completamente i fili.
[HT870]
1
2
3
4
5
5 Cavi diffusori
≥3kCavi di 4 m: per diffusori anteriori e centrale
Clic!
SUBWOOFER
Rame
Argento
Inserire
completamente
i fili.
Autoadesivo cavo diffusore
2 ANTERIORE (R)
1 ANTERIORE (L)
3 SURROUND (L)
4 SURROUND (R)
Foglio di autoadesivi per cavi diffusori
[HT520]
5 CENTRALE
≥2kCavi di 10: m per diffusori surround
