- 46 -

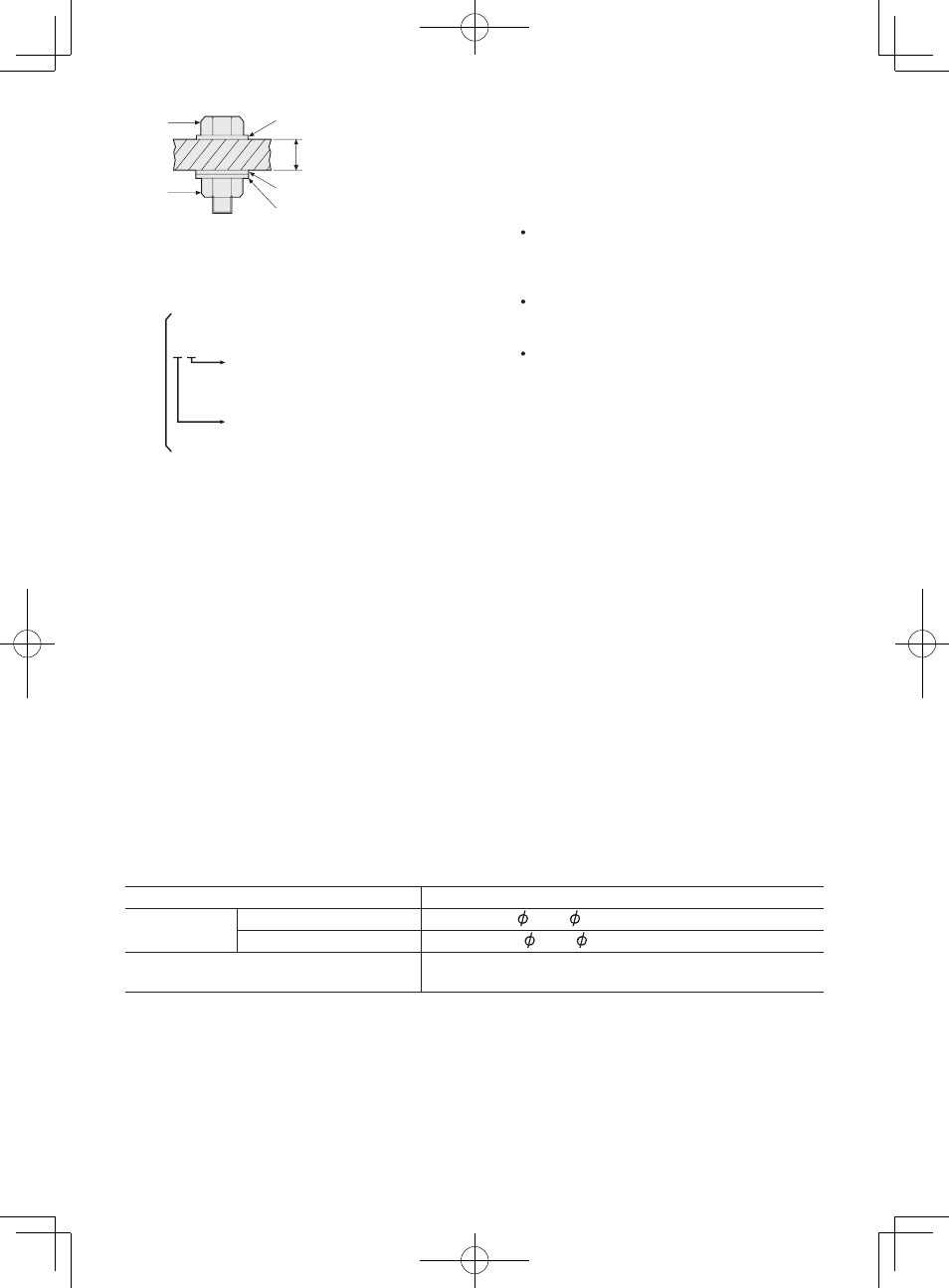

Bullone
Dado
Rondella
Lastra di acciaio
spessore 10 mm (3/8")
Rondella
Rondella elastica
Condizioni di serraggio
• Vengono utilizzati i seguenti bulloni.
Bulloni standard: Tipo resistente 4,8
Tipo ad alta resistenza 1,9
4,8
Spiegazione del tipo di resistenza
Carico di snervamento del bul-
lone (80% della resistenza)
3 kgf/mm (45000 psi)
Resistenza del bullone
40 kgf/mm (56000 psi)
) Tempo di serraggio
Un tempo di serraggio più lungo comporta
una coppia di serraggio maggiore. Tutta-
via, un serraggio eccessivo non offre van-
taggi e riduce la durata dello strumento.
3) Diametri dei bulloni diversi
Il diametro dei bulloni influisce sulla cop-
pia di serraggio.
In genere, maggiore è il diametro del bul-
lone, maggiore è la coppia di serraggio.
4) Condizioni di serraggio
La coppia di serraggio varia, anche per lo
stesso bullone, in base al grado, la lunghez-
za e il coefficiente di coppia (il coefficiente
fisso indicato dal produttore).
La coppia di serraggio varia in base alla
superficie, anche per bulloni dello stesso
materiale (es.: acciaio).
La coppia è molto ridotta quando il bullone e
il dado iniziano a ruotare insieme.
5) Gioco della presa
La coppia diminuisce quando per serrare
un bullone viene utilizzata la configura-
zione a sei lati della presa con una dimen-
sione errata.
6) Interruttore (grilletto di controllo a velocità
variabile)
La coppia diminuisce, se l’apparecchio
viene utilizzato con l’interruttore non com-
pletamente premuto.
7) Effetto dell’adattatore di connessione
La coppia di serraggio diminuisce quando
si utilizza un giunto a snodo universale o
un adattatore di connessione.
VI
.
ACCESSORI
Utilizzare solo i bit adatti per la dimensione del mandrino.
VII
.
ALLEGATO
CAPACITÀ MASSIME CONSIGLIATE
Modello EY7540
Avvitamento
viti
Vite da legno 3,5 - 9,5 mm (1/8" - 3/8")
Vite autoforante 3,5 - 6 mm (1/8" - 1/4")
Fissaggio bulloni
Bullone standard: M6 – M16
Bullone ad alta resistenza: M6 – M1
