- 27 -
III. BAUGRUPPE
HINWEIS:
Zum Anbringen oder Entfernen eines
Seitengriffs muss der Akku entfernt
werden.
VORSICHT:
• Vor der Inbetriebnahme immer kon-
trollieren, ob der Seitengriff sicher
angebracht ist.

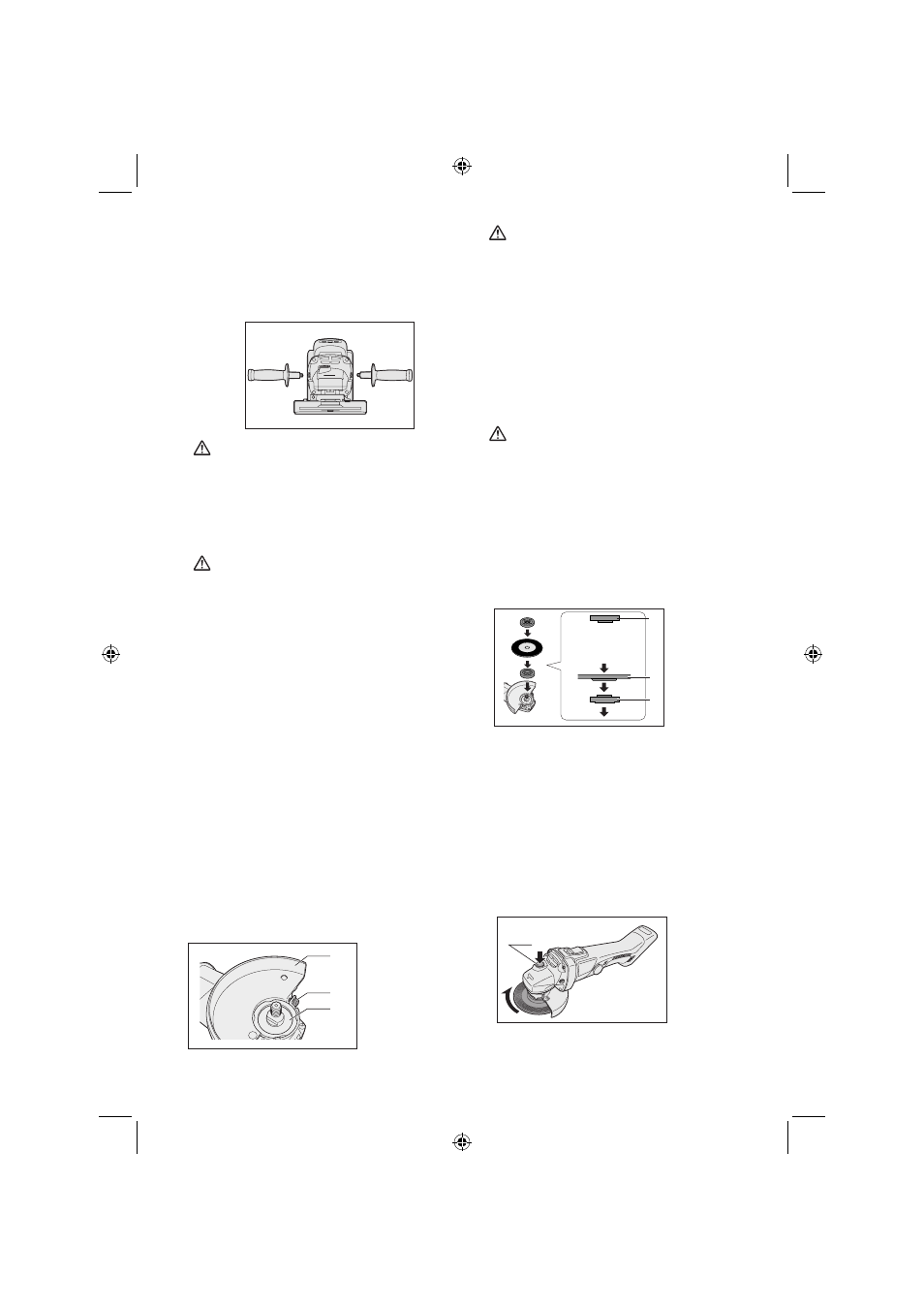

Den Seitengriff wie in der Abbildung
gezeigt richtig einschrauben.
VORSICHT:
• Bei sich drehender Spindel darf der
Sicherungsstift niemals betätigt
werden. Das Tool kann dabei
beschädigt werden.
Die Verriegelungstaste drücken, wenn
sich die Spindel nicht drehen soll, wie
zum Ein- oder Ausbau von Teilen wie
Schleifscheiben, Scheibenschutz usw.
Installieren und Entfernen der
Scheibe
Prüfung vor der Inbetriebnahme
• Ist die richtige Schleifscheibe für
den zu schneidenden Gegenstand
eingesetzt?
• Ist eine Schleifscheibe der
richtigen Größe eingesetzt?
• Entspricht die eingesetzte
Schleifscheibe der nachstehend
aufgeführten Sicherheitsbestimmungen?
Europa - EN, Australien - AS
1.Schleifscheibe
nschutz
2.Spindel
3.Schleifscheibe
nschutzschrau
be
VORSICHT:
• Bei der Verwendung muss der
Schleifscheibenschutz immer am
Tool installiert sein, so dass die
geschlossene Seite des Schutzes
gegen den Bediener gerichtet ist.
• Stellen Sie sicher, dass
Beilegscheiben verwendet werden,
wenn diese mit Schleifscheiben
aus gebundenem Schleifmittel
mitgeliefert werden und wenn
diese erforderlich sind;
WARNUNG:
• Zum Trennschleifen muss immer
der mitgelieferte Schutz verwendet
werden. Die Schleifscheibe kann
während der Anwendung brechen
und mit dem Schleifscheibenschutz
lässt sich die Verletzungsgefahr
vermindern.
1. Den Schleifscheibenschutz installieren
und die Schraube richtig festziehen.
1. Mutter
2. Schleif-
scheibe
3. Scheiben-
flansch
2. Den Scheibenflansch und die Scheibe
in der abgebildeten Reihenfolge auf
die Spindel setzen.
3. Die Mutter auf der Spindel fest-
ziehen, so dass die gewölbte Seite
auf die Gegenrichtung der Scheibe
gerichtet ist.
4. Die Spindelverriegelungstaste hinein-
drücken, um die Spindel festzustellen
und die Mutter mit dem Klemmen-
mutterschlüssel festziehen.
1. Spindel-
verriege-
lungstaste
1
Auf die richtige
Richtung der
Seite achten.
2
1
3
3
2
1
