中
文
1

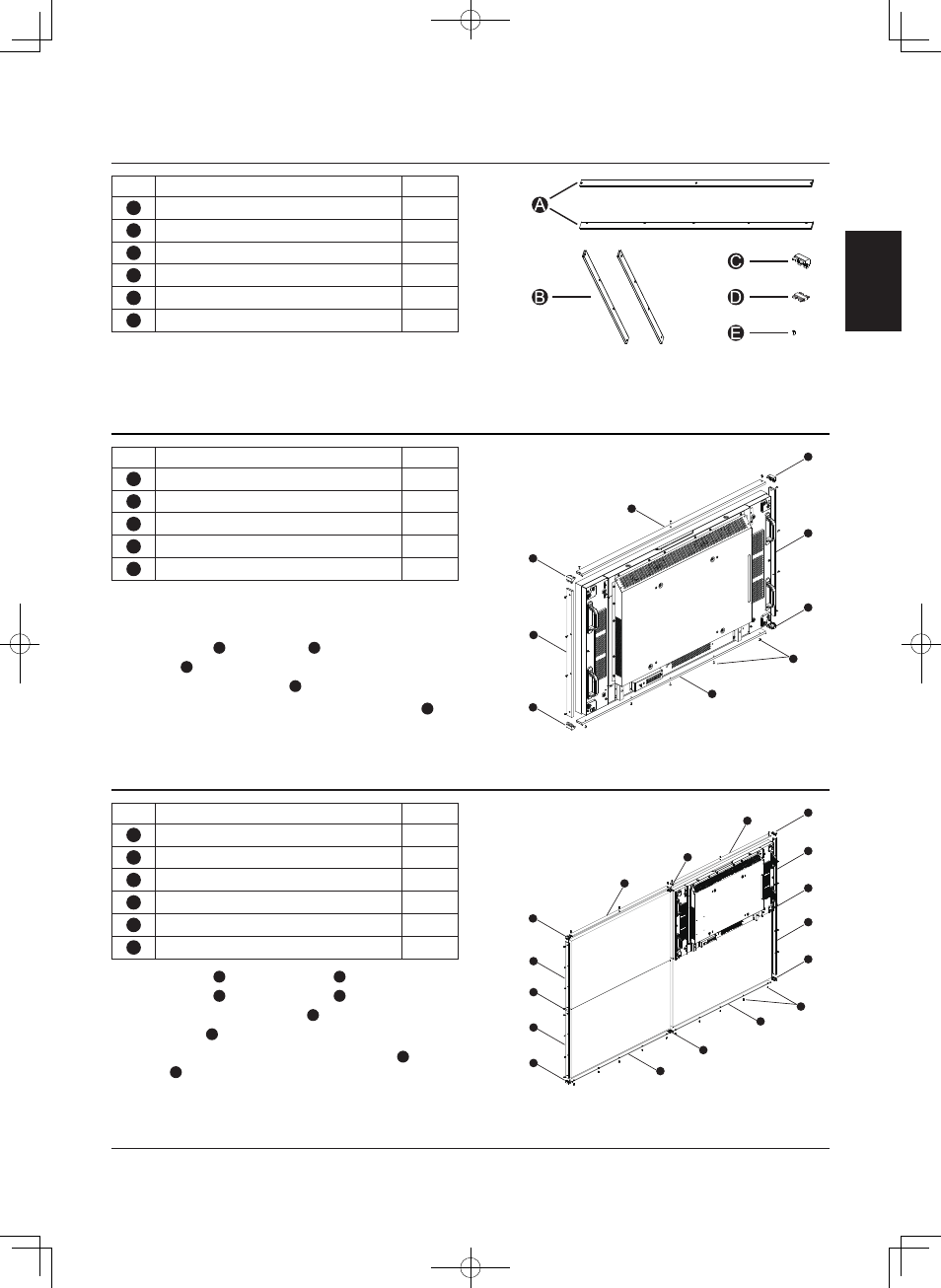

基本构件
项目 说明 数量
A 上框架 / 下框架 2
B 右框架 / 左框架 2
C L- 角 4
D T- 接合点 4
E 螺丝 16
F 安装手册 1
注：只使用附带的螺丝。使用其它螺丝可能会对显示器造成损
坏。
1×1
单显示器结构
项目 说明 数量
C
A
E
B
B
A
C
C
C
A 上框架 / 下框架 2
B 右框架 / 左框架 2
C L- 角 4
E 螺丝 16
F 安装手册 1
1. 在一个平面（如桌面）上放一个保护垫，然后将显示器放
到上面。注意千万不要将显示器放在桌面等的边缘，以免
造成损坏。
2. 用附带的螺丝 E 安装上下框架 A 。
3. 将 L- 角 C 安装到上框架和下框架两侧。
4. 用附带的螺丝安装左右框架 B 。
注：这个 1×1 结构需要一个基本构件。四个 T- 接合点 D 不
会被使用。
2×2 多显示器结构
项目 说明 数量
C
A
D
B
B
A
C
B
C
D
B
C
A
D
E
D
A
A 上框架 / 下框架 4
B 右框架 / 左框架 4
C L- 角 4
D T- 接合点 4
E 螺丝 32
F 安装手册 1
1. 用附带的螺丝 E 安装四个上下框架 A 。
2. 用附带的螺丝 E 安装四个左右框架 B 。
3. 为每个框架安装四个 T- 接合点 D 。
4. 将四个 L- 角 C 安装到四边。
注：这个 2×2 结构需要两个基本构件。四个 L- 角 C 和四个
T- 接合点 D 不会被使用。
