– 2
Gebruik deze hogedrukreiniger uitsluitend:
– voor het reinigen van machines, voer-
tuigen, bouwwerken, werktuigen
– met door Kärcher toegelaten toebeho-
ren en reserveonderdelen.
Afbeeldingen: zie pagina 2
1 Handpistool
2 Hefboom van het handspuitpistool
3 Veiligheidspal
4 Draaikoppeling
(niet bij HD 16/15-4 Cage)
5 Hogedrukslang
6 Bedrijfsurenteller (optie)
7 Spuitstukhouder
8 Duwbeugel
9 Slang-/kabelhouder
10 Apparaatschakelaar
11 Stop
12 Controlelampje Bedrijfstoestand / Sto-
ring
13 Netsnoer met stekker
14 Olievulopening (Oliereservoir bij HD 25/
15-4)
15 Wateraansluiting met filter
16 Druk-/volumeregeling
17 Accessoiresvak
18 Olieaflaatschroef
19 Oliepeilindicatie
20 Hogedrukaansluiting
21 Manometer
22 Drager voor opladen per takel
23 Powersproeier met wartelmoer
24 Staalbuis
25 Servo-Press-draairegelaar
– Bedieningselementen voor het reini-
gingsproces zijn geel.
– Bedieningselementen voor het onder-
houd en de service zijn lichtgrijs.
Volgens de geldige voorschriften
mag het apparaat nooit zonder sy-
steemscheider aangesloten wor-
den op het drinkwaternet. Er moet
een geschikte systeemscheider van de fir-
ma KÄRCHER of als alternatief een sy-
steemscheider conform EN 12729 type BA
gebruikt worden. Water dat door een sy-
steemscheider is gestroomd, wordt als niet
drinkbaar geclassificeerd.
Voorzichtig
Systeemscheider altijd aan de watertoe-
voer en nooit direct aan het apparaat aan-
sluiten!
ƽ
Gevaar
Verwondingsgevaar!
– Alleen originele hogedrukslangen ge-
bruiken.
– De hogedrukslang en de spuitinstallatie
moeten geschikt zijn voor de maximale
bedrijfsoverdruk die vermeld staat in de
technische gegevens.
– Contact met chemicaliën vermijden.
– Hogedrukslang dagelijks controleren.
Geknikte slangen niet meer gebruiken.
Indien de buitenste draadlaag zichtbaar
is, mag de hogedrukslang niet langer
gebruikt worden.
– Hogedrukslang met beschadigde
schroefdraad niet meer gebruiken.
Reglementair gebruik
Apparaat-elementen
Kleurmarkering

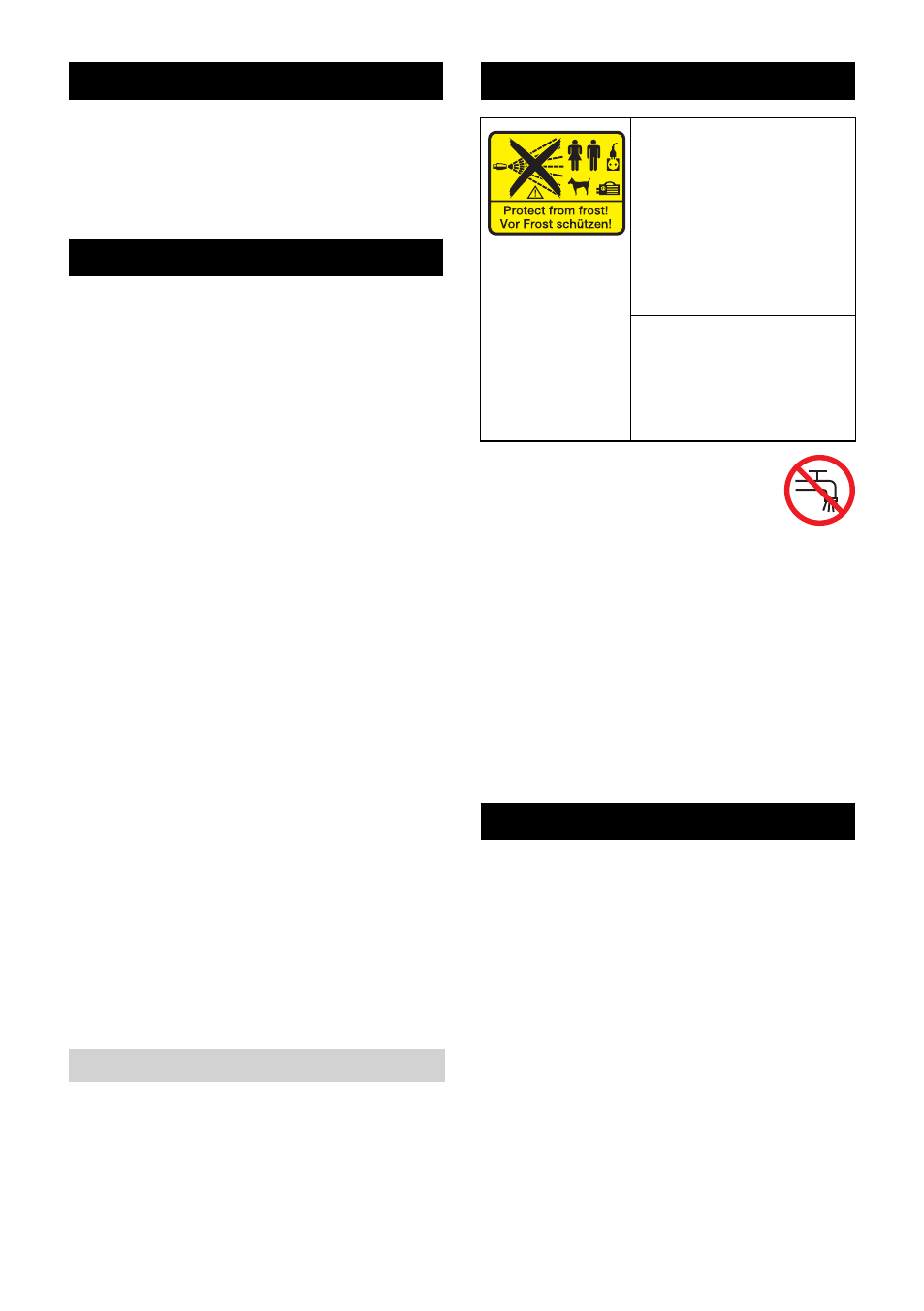

Symbolen op het toestel
Hogedrukstralen kunnen
gevaarlijk zijn wanneer u
het apparaat ondeskun-
dig gebruikt. U mag de
straal niet richten op per-
sonen, dieren, actieve
elektrische uitrusting of
het apparaat zelf.
Beschadigingsgevaar
door bevriezend water!
Apparaat in de winter in
een verwarmde ruimte
bewaren of leegmaken.
Veiligheidsinstructies
50 NL
