– 3
– Hochdruckschlauch mit beschädigtem
Gewinde nicht mehr verwenden.
– Hochdruckschlauch so verlegen, dass
dieser nicht überfahren werden kann.
– Durch Überfahren, Knicken, Stoßen be-
lasteten Schlauch nicht mehr verwen-
den, auch wenn keine Beschädigung
sichtbar ist.
– Hochdruckschlauch so lagern, dass
keine mechanischen Belastungen auf-
treten.
Sicherheitseinrichtungen dienen dem
Schutz des Benutzers und dürfen nicht au-
ßer Betrieb gesetzt oder in ihrer Funktion
umgangen werden.
Dieser verhindert das unbeabsichtigte Anlau-
fen des Gerätes. Bei Arbeitspausen oder
beim Beenden des Betriebs ausschalten.
Die Sicherungsraste an der Handspritzpis-
tole verhindert unbeabsichtigtes Einschal-
ten des Gerätes.
– Beim Reduzieren der Wassermenge
mit der Druck-/Mengenregulierung öff-
net das Überströmventil und ein Teil
des Wassers fließt zur Pumpensaug-
seite zurück.
– Wird die Handspritzpistole geschlos-
sen, öffnet das Überströmventil und das
gesamte Wasser fließt zur Pumpen-
saugseite zurück. Der Druckschalter
am Überströmventil gibt ein Signal an
die Steuerung, welche die Pumpe nach
ca. 30 Sekunden Nachlaufzeit abschal-
tet (nicht HD 16/15-4).
– Wird die Handspritzpistole wieder ge-
öffnet, schaltet der Druckschalter am
Zylinderkopf die Pumpe wieder ein.
Überströmventil und Druckschalter sind
werkseitig eingestellt und plombiert. Ein-
stellung nur durch den Kundendienst.
Der Phasenausfallschutz unterbricht den
Stromkreis, wenn eine Phase spannungs-
los ist.
Der Wicklungsschutzkontakt in der Motor-
wicklung des Pumpenantriebs schaltet den
Motor bei thermischer Überbelastung ab.
Bei einer Störung des Druckschalters öff-
net das Sicherheitsventil. Dieses Ventil ist
werkseitig eingestellt und verplombt. Die
Einstellung darf nicht verändert werden.
ṇ
Gefahr
Verletzungsgefahr! Gerät, Zuleitungen,
Hochdruckschlauch und Anschlüsse müs-
sen in einwandfreiem Zustand sein. Falls
der Zustand nicht einwandfrei ist, darf das
Gerät nicht benutzt werden.
 Spitze des Ölbehälterdeckels ab-
schneiden (HD 25/15-4).
 Ölstand der Hochdruckpumpe kontrol-
lieren.
Der Ölspiegel muss in der Mitte der Öl-
standsanzeige sein.
 Bei Bedarf Öl nachfüllen (siehe Techni-
sche Daten).

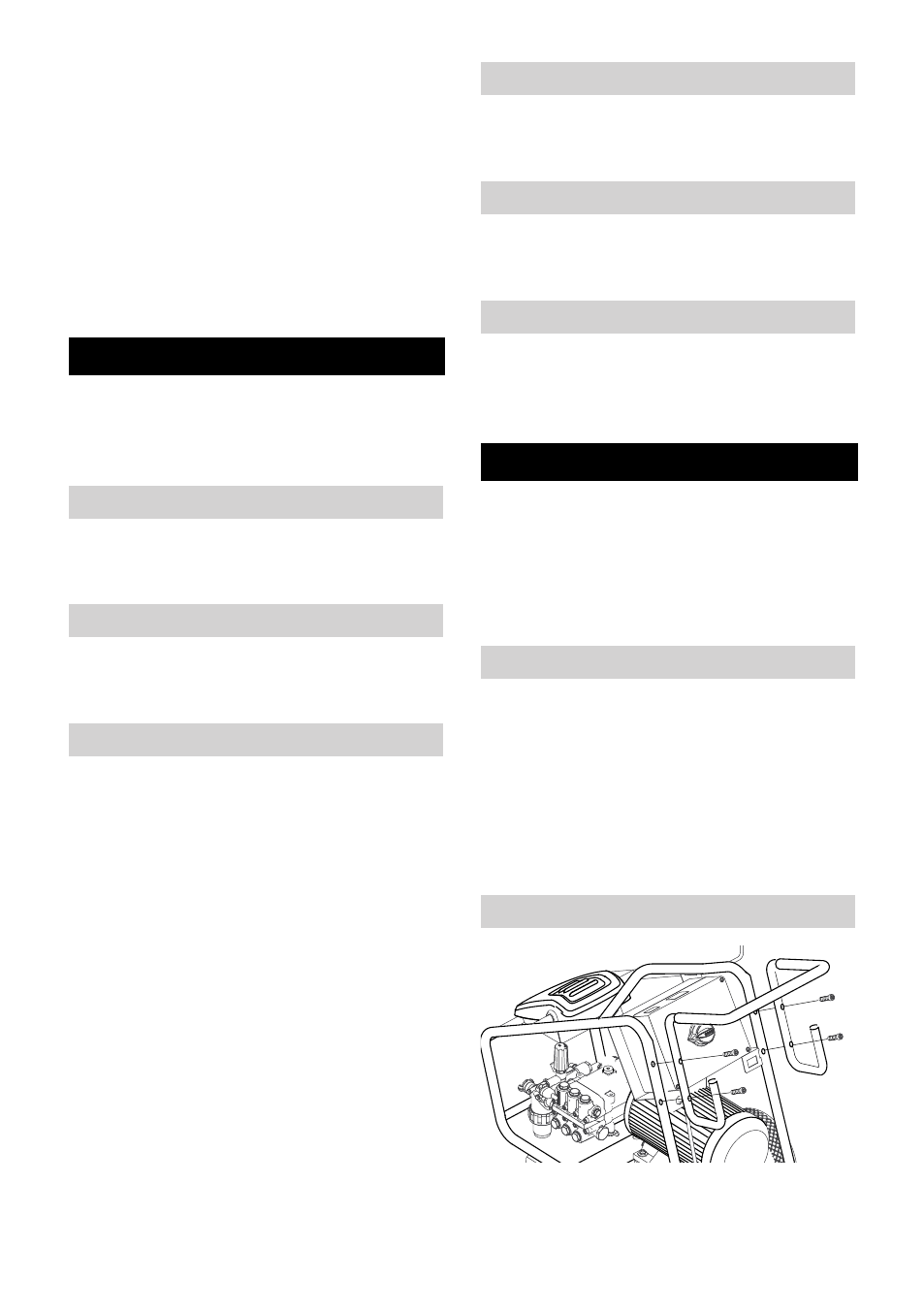

Schubbügel mit den vier mitgelieferten
Schrauben befestigen.
Sicherheitseinrichtungen
Geräteschalter
Sicherungsraste
Überströmventil mit Druckschalter
Phasenausfallschutz
Wicklungsschutzkontakt
Sicherheitsventil
Inbetriebnahme
Ölstand kontrollieren
Schubbügel montieren
5 DE
