Page 8 MNVCSM84A_0408
3.4 Configura tion
3.4.1 Ouverture e t fermeture
Attention! L'ouverture de la matrice ne doit être effectuée que par un personnel qualifié.
x Débrancher le jack pour déconnecter la matrice de la ligne d’alimentation
x Retirer la vis placée contre le couvercle supérieur à l'arrière de la matrice
x Retirer le couvercle, en ayant soin de ne pas oublier les vis ou d'autres parties métalliques à l'intérieur de la
matrice et du câblage du pupitre local
Pour la fermeture, effectuer les mêmes opérations mais en sens inverse, sans oublier de procéder avec
l'alimentation coupée.

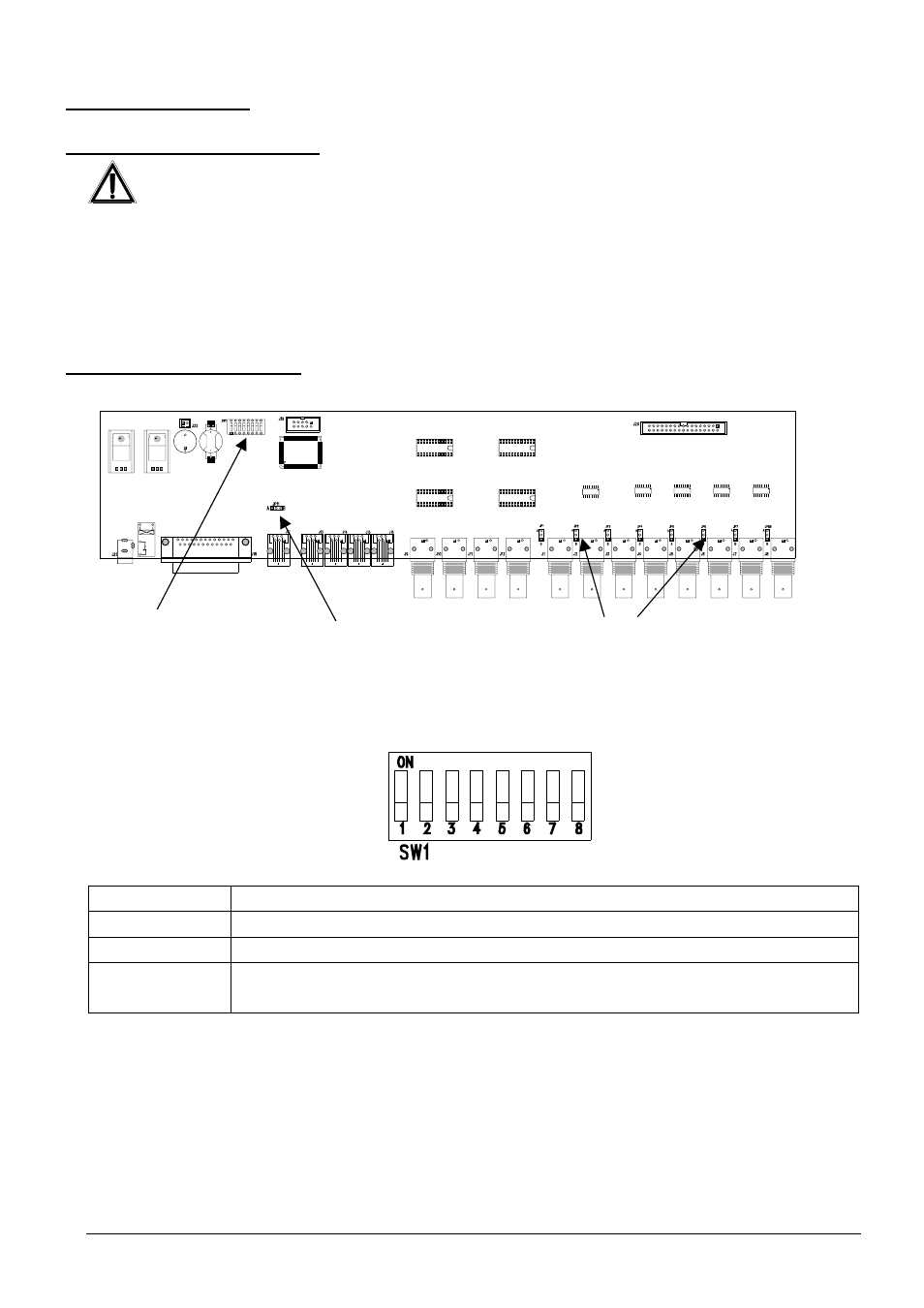

3.4.2 Dip-switch et jumper
3.4.2.1 Fonction du D ip-switch
A l'intérieur de la matrice SM84A / SM164A est installé un Dip-switch de configuration à 8 voies (SW1):
DIP FONCTION
DIP 1,2,3,4 Sélection du protocole de communication avec les pupitres; voir paragraphe 3.4.2.2
DIP 5,6 Non utilisé: laisser sur OFF
Dip 7,8 ON : mis au jour du firmware de la matrice; voir paragraphe 4.8
OFF: contrôle par PC; normalement laisser sur OFF
3.4.2.2 Sélection du protocole de communication avec les pupitres
Éteindre la matrice en débranchant le jack d'alimentation
x Retirer les vis de fixation du couvercle et ouvrir la matrice selon les indications du paragraphe 3.4.1
x Identifier et régler le Dip-switch conformément au tableau ci-dessus
x Fermer le couvercle et le fixer par les vis
x Brancher le jack d'alimentation pour remettre la matrice en fonction.
Remarque: tout modification apportée au Dip-switch n'est rendue effective qu'au redémarrage de la matrice
Jumper JP11
Dip Switch SW1
Jumper 75 ohm
Sortie vidéo
