PAGE 64 91729A0
Installazione del verricello in posizione fissa
Attenzione
Pericoli derivanti da guasto del verricello
La mancata osservanza delle presenti istruzioni può risultare in lesioni lievi o di
entità moderata.
 Scegliere sempre una posizione di installazione in grado di sopportare il carico previsto per il
verricello.
Il 4000 può essere montato in posizione
fissa utilizzando lo schema di fori
predisposto per l’unità del verricello. Per
prima cosa, scegliere una posizione di
installazione in grado di sopportare il carico
previsto per il verricello.

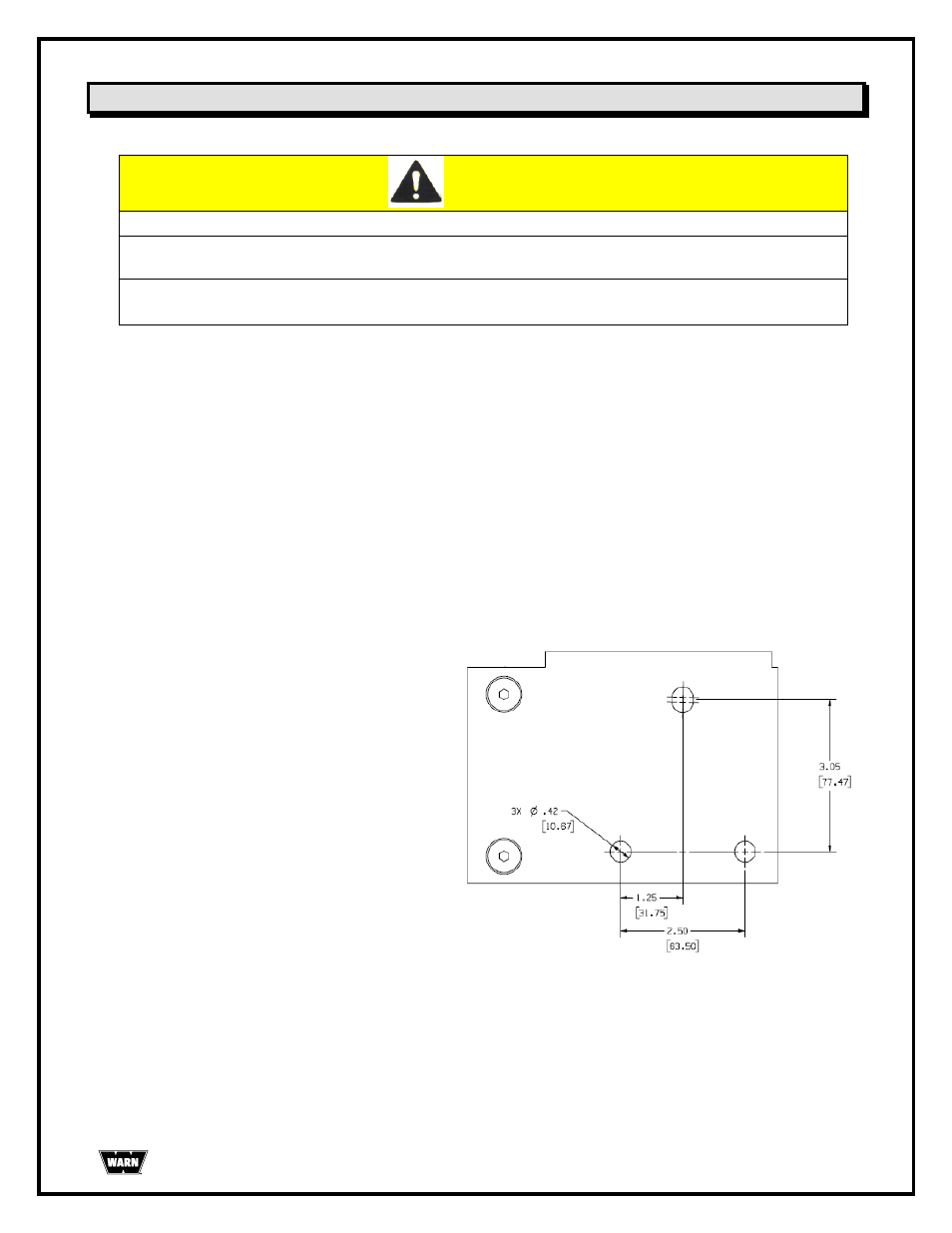

Quindi praticare 3 fori secondo le dimensioni
specificate nel disegno sottostante.
Per fissare il verricello in modo sicuro usare
sempre:

Una posizione piana e sicura su piastra
di acciaio dello spessore minimo
di 4,8 mm (3/16 di pollice).

3 anilhas chatas de 8 mm (3/8 de pol.).

3 rosette di sicurezza da 3/8 di pollice.

3 bulloni senza dado a testa esagonale
3/8-16 x 1 pollice di lunghezza,
qualità 5 o migliore.

41-47 piedi-libbra di torsione di
serraggio dei bulloni.
Può rendersi necessario l’impiego di bulloni di
lunghezza maggiore a quella specificata sopra
se il verricello viene montato su di una struttura
di spessore maggiore.
