Installation du treuil sur un emplacement fixe
Attention
Danger de défaillance du treuil
Le non-respect des instructions peut entraîner des blessures mineures ou
modérées.
 Toujours choisir une surface de montage suffisamment résistante pour supporter les charges
qui seront halées.
Le 4000 peut être installé sur un
emplacement fixe au moyen des trous de
montage du treuil. Choisir tout d'abord une
surface de montage suffisamment résistante
pour supporter les charges qui seront
halées.

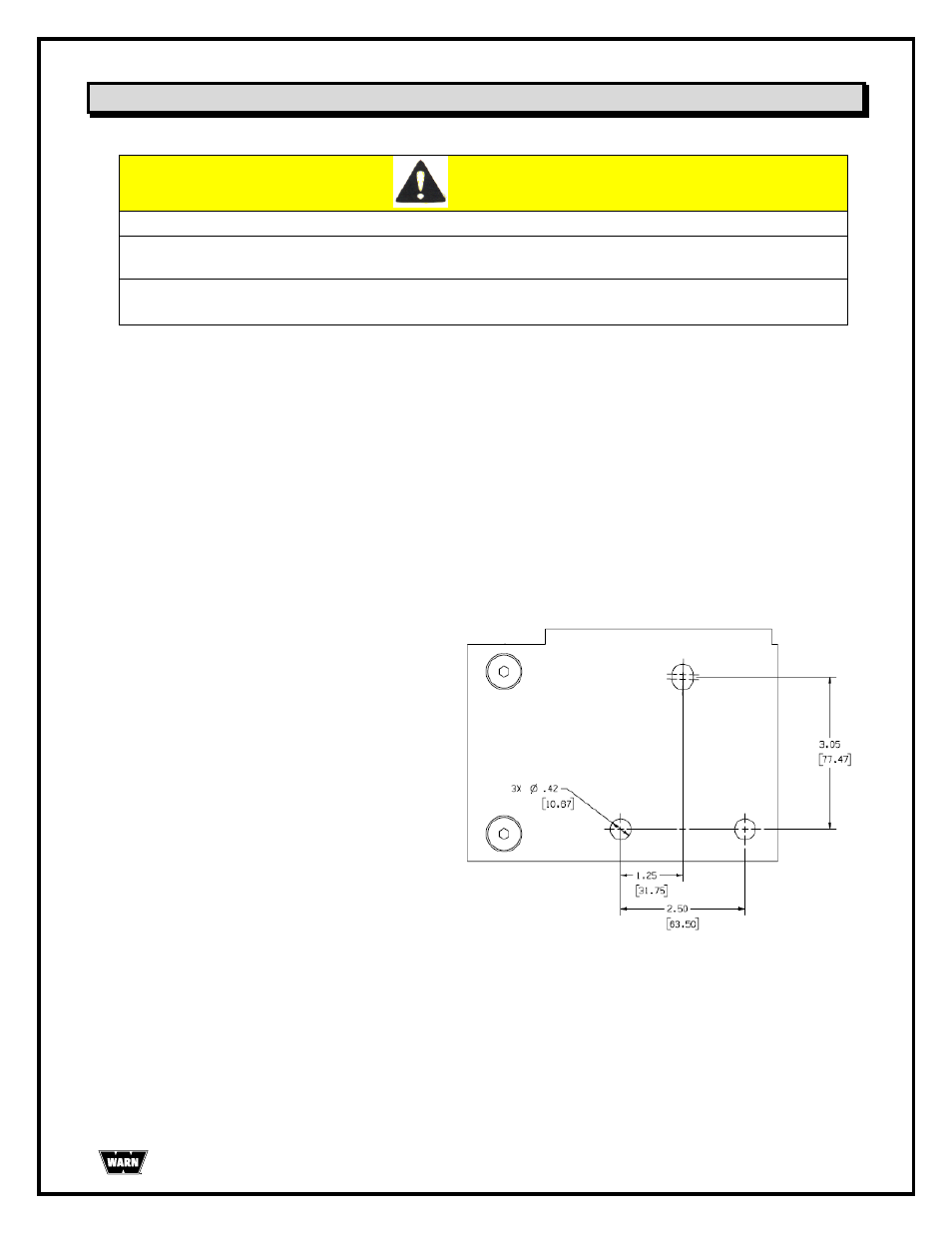

Percer ensuite 3 trous selon les dimensions
spécifiées sur le dessin ci-dessous.
Pour fixer le treuil, servez-vous toujours des
éléments suivants :

Une surface de montage plate et
sûre en acier d’une épaisseur d’au
moins 4,8 mm (3/16 po).

Rondelle plate 3/8 po (quantité =
3)

3 rondelles d'arrêt de 3/8 po.

3 vis à tête hexagonale de 3/8-16
x 1 po de long, catégorie 5 ou
supérieure.

Serrez les boulons de fixation à un
couple de 41-47 Nm (30-35 pi-lb).
Il se peut que les boulons doivent être plus
longs que spécifiés ci-dessus selon l'épaisseur
du matériau auquel est fixé le treuil.
