32
Pression de l'eau
Une alimentation en eau froide avec une pression entre 30 et
120 lb/po
2 (207 et 827 kPa) est nécessaire pour faire fonctionner
le distributeur d'eau et la machine à glaçons. Si vous avez des
questions au sujet de la pression de votre eau, appeler un
plombier qualifié agréé.
Alimentation en eau par osmose inverse
IMPORTANT : La pression de l'alimentation en eau entre le
système d'osmose inverse et la valve d'arrivée d'eau du
réfrigérateur doit être entre 30 et 120 lb/po² (207 et 827 kPa).
Si un système de purification de l'eau par osmose inverse est
raccordé à votre alimentation en eau froide, la pression de l'eau
au système doit être d'un minimum de 40 à 60 lb/po² (276 à
414 kPa).
Si la pression de l'eau au système d'osmose inverse est
inférieure а 40 а 60 lb/po
2 (276 à 414 kPa) :
■ Vérifier pour voir si le filtre à sédiment du système d'osmose
inverse est bloqué et le remplacer si nécessaire.
■ Laisser le réservoir du système d'osmose inverse se remplir
après une utilisation intense.
■ Si votre réfrigérateur a une cartouche de filtre à eau, celle-ci
peut réduire encore plus la pression de l'eau lorsqu'elle est
utilisée avec un système d'osmose inverse. Retirer la
cartouche du filtre à eau. Voir “Système de filtration d'eau”.
Si vous avez des questions au sujet de la pression de votre eau,
appeler un plombier qualifié agréé.
Raccordement de la canalisation d'eau
Lire toutes les instructions avant de commencer.
IMPORTANT : Si on doit utiliser le réfrigérateur avant qu’il soit
raccordé à la canalisation d’eau, placer la commande de la
machine à glaçons à la position OFF (arrêt).
Raccordement à une canalisation d’eau
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. FERMER le robinet principal d’arrivée d’eau. OUVRIR le
robinet de puisage le plus proche pendant une période
suffisante pour que la canalisation d’eau se vide.
3. Trouver une canalisation d’eau froide verticale de
¹⁄₂" (12,7 mm) à 1¹⁄₄" (3,18 cm) près du réfrigérateur.
IMPORTANT :
■ S'assurer qu'il s'agit de la canalisation d'eau froide.
■ Un conduit horizontal fonctionnera, mais percer par le
dessus de la canalisation et non pas par le dessous.
Ainsi, l’eau ne risquera pas d’arroser la perceuse. Ceci
empêche également les sédiments qu’on trouve
normalement dans l’eau de s’accumuler dans le robinet
d’arrêt.
4. Pour déterminer la longueur du tube en cuivre, il faut mesurer
la distance entre le point de connexion inférieur à l’arrière du
réfrigérateur et le tuyau d’arrivée d’eau. Ajouter une longueur
de 7 pi (2,1 m) pour permettre le déplacement du
réfrigérateur pour le nettoyage. Utiliser un tube en cuivre de
¹⁄₄" (6,35 mm) de diamètre extérieur. Veiller à ce que le tube
soit coupé d’équerre aux deux extrémités.
5. À l’aide d’une perceuse sans fil, percer un trou de ¹⁄₄"
(6,35 mm) dans le tuyau de canalisation d’eau froide choisi.
6. Fixer le robinet d’arrêt sur la canalisation d’eau froide avec la
bride de tuyau. Vérifier que le raccord du robinet est bien
engagé dans le trou de
¹⁄₄" (6,35 mm) percé dans la
canalisation et que la rondelle d’étanchéité est placée sous la
bride de tuyau. Serrer l’écrou de serrage. Serrer lentement et
uniformément les vis fixant la bride de prise en charge sur le
tuyau afin d'assurer l'étanchéité de la rondelle. Ne pas serrer
excessivement car ceci pourrait provoquer l’écrasement du
tube en cuivre.
7. Enfiler l’écrou et la bague de compression sur le tube en
cuivre comme on le voit sur l’illustration. Insérer l’extrémité
du tube aussi loin que possible dans l’ouverture de sortie du
robinet. Visser l’écrou de compression sur le raccord de
sortie avec une clй а molette réglable. Ne pas serrer
excessivement.
8. Placer le bout libre du tube dans un contenant ou évier et
OUVRIR le robinet principal d’arrivée d’eau et laisser l’eau
s’écouler par le tube jusqu’à ce que l’eau soit limpide.
FERMER le robinet principal d’arrivée d’eau. Enrouler le tube
en cuivre en spirale.
Raccordement au réfrigérateur
Style 1
1. Débrancher le réfrigérateur ou déconnecter la source de
courant électrique.
2. Connecter le tube en cuivre à la valve d'arrivée d’eau en
utilisant un écrou et une bague de compression tel qu’illustré.
Serrer l’écrou de compression. Ne pas serrer excessivement.
3. Utiliser la bride du tube à l'arrière du réfrigérateur pour fixer le
tube au réfrigérateur tel qu'illustré. Ceci aide à éviter
d’endommager le tube lorsque le réfrigérateur est poussé
contre le mur.
4. OUVRIR le robinet d’arrêt.
5. Inspecter pour rechercher les fuites. Serrer tous les raccords
(y compris les raccordements au niveau de la valve d’entrée
d’eau) ou les écrous qui coulent.
6. La machine à glaçons est équipée d’un filtre à eau incorporé.
Si la qualité de l’eau distribuée localement nécessite un
deuxième filtre à eau, installer ce dernier dans la canalisation
d'eau de ¼" (6,35 mm) au niveau de l'un des raccords du
tuyau. On peut obtenir un tel filtre à eau chez le marchand
d’appareils électroménagers le plus proche.

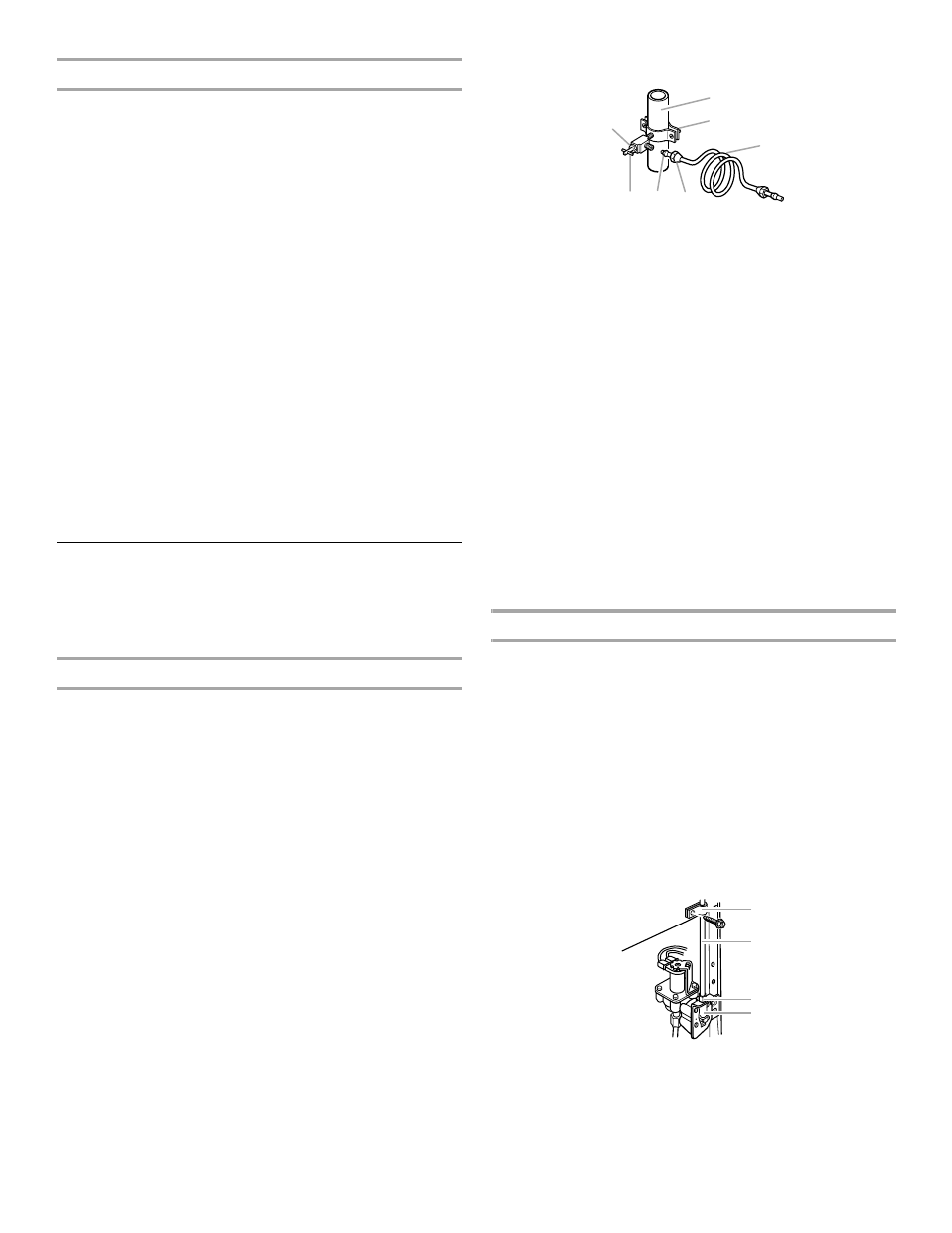

A. Canalisation d’eau froide
B. Bride de tuyau
C. Tube en cuivre
D. Écrou de compression
E. Bague de compression
F. Robinet d’arrêt
G. Écrou de serrage
A. Bride du tube
B. Tube en cuivre C. Écrou de compression
D. Valve d'entrée d'eau
A
B
C
D E F
G
A
B
C
D
