Português | 51

Bosch Power Tools

1 609 92A 0B2 | (1.8.13)

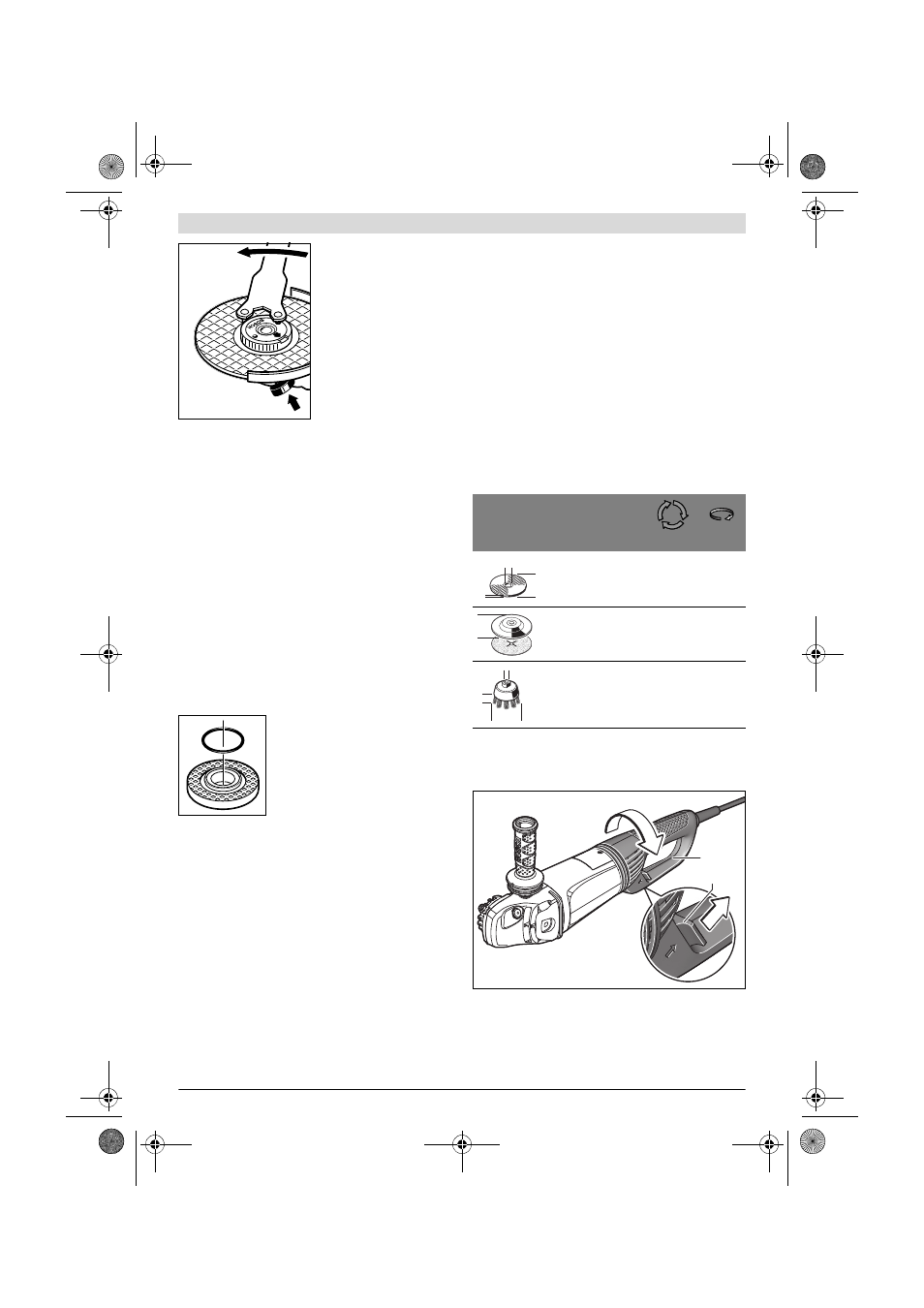

Uma porca de aperto rápido
atarraxada de forma correcta
pode ser solta com a mão;
basta girar o anel serrilhado
no sentido contrário dos pon-
teiros do relógio.
Jamais soltar uma porca de
aperto rápido com um alica-
te, mesmo se estiver presa,
mas utilizar a chave de dois
furos. Aplicar a chave de dois
furos como indicado na figu-
ra.

Disco abrasivo/de corte
Observe as dimensões das ferramentas abrasivas. O diâme-
tro do furo deve ser do tamanho certo para o flange de admis-
são. Não utilizar adaptadores nem redutores.

Ao utilizar discos de corte diamantados deverá assegurar-se
de que a seta do sentido de rotação sobre o disco de corte dia-
mantado coincida com o sentido de rotação da ferramenta
eléctrica (veja seta do sentido de rotação sobre o cabeçote de
engrenagens).

A sequência de montagem está apresentada na página de es-
quemas.

Para fixar o disco abrasivo/disco de corte deverá atarraxar a
porca de aperto 12 e apertá-la com a chave de dois furos, veja
secção “Porca de aperto rápido”.
 Após montar a ferramenta abrasiva deverá controlar,

antes de ligar a ferramenta eléctrica, se a ferramenta
abrasiva está montada correctamente e se pode ser mo-
vimentada livremente. Assegure-se de que a ferramen-
ta abrasiva não entre em contacto com outras peças.

No flange de fixação 10 encontra-se
uma gola de centragem (anel circular).
Se o anel circular estiver faltando ou
se estiver danificado, terá que substi-
tuir sem falta o flange de fixação 10 an-
te de continuar a usar o aparelho.

Disco abrasivo em forma de leque
 Para trabalhar com o disco abrasivo em forma de le-

ques deverá sempre usar a protecção para as mãos 17.

Prato abrasivo de borracha
 Para trabalhar com o prato abrasivo de borracha 18 de-

verá sempre montar a protecção para as mãos 17.

A sequência de montagem está apresentada na página de es-
quemas.

Nota: Poderá ser necessário fazer mais força para soltar a
porca redonda 20.

Escova tipo tacho/escova plana
 Para trabalhar com o disco abrasivo em forma de tacho

ou com a escova plana deverá sempre usar a protecção
para as mãos 17.

A sequência de montagem está apresentada na página de es-
quemas.

Deverá ser possível atarraxar a escova tipo tacho/escova pla-
na no veio de rectificação, até que fiquem firmemente encos-
tadas no flange do veio de rectificação no fim da rosca do veio
de rectificação. Apertar a escova tipo tacho/escova plana
com a chave de forqueta.

Nota: Poderá ser necessário fazer mais força para soltar a fer-
ramenta abrasiva.

Ferramentas abrasivas admissíveis

Podem ser utilizadas todas as ferramentas abrasivas mencio-
nadas nesta instrução de serviço.

O número de rotação admissível [min

-1

] ou a velocidade cir-

cunferencial [m/s] das ferramentas abrasivas utilizadas deve
corresponder às indicações contidas na tabela abaixo.

Observe portanto o número de rotação ou a velocidade cir-
cunferencial admissível como indicado na etiqueta da ferra-
menta abrasiva.

Girar o punho principal

 Antes de todos trabalhos na ferramenta eléctrica deve-

rá puxar a ficha de rede da tomada.

O punho principal 26 pode ser girado no sentido da caixa do
motor, 90° para a esquerda ou para a direita. Desta forma é
possível colocar o interruptor de ligar-desligar numa posição
mais propícia para certos trabalhos especiais, p. ex. para tra-
balhos de corte com a capa de aspiração com carril de guia 22
ou para esquerdinos.

máx.

[mm]

[min

-1

]

[m/s]

180
230

8
8

22,2
22,2

8500
6500

80
80

180
230

–

8500
6500

80
80

100

M 14

8500
