12 | Deutsch

1 609 92A 0B2 | (1.8.13)

Bosch Power Tools

Achten Sie beim Aufschrauben darauf, dass die beschrif-
tete Seite der Schnellspannmutter 13 nicht zur Schleif-
scheibe zeigt; der Pfeil muss auf die Indexmarke 25 zei-
gen.

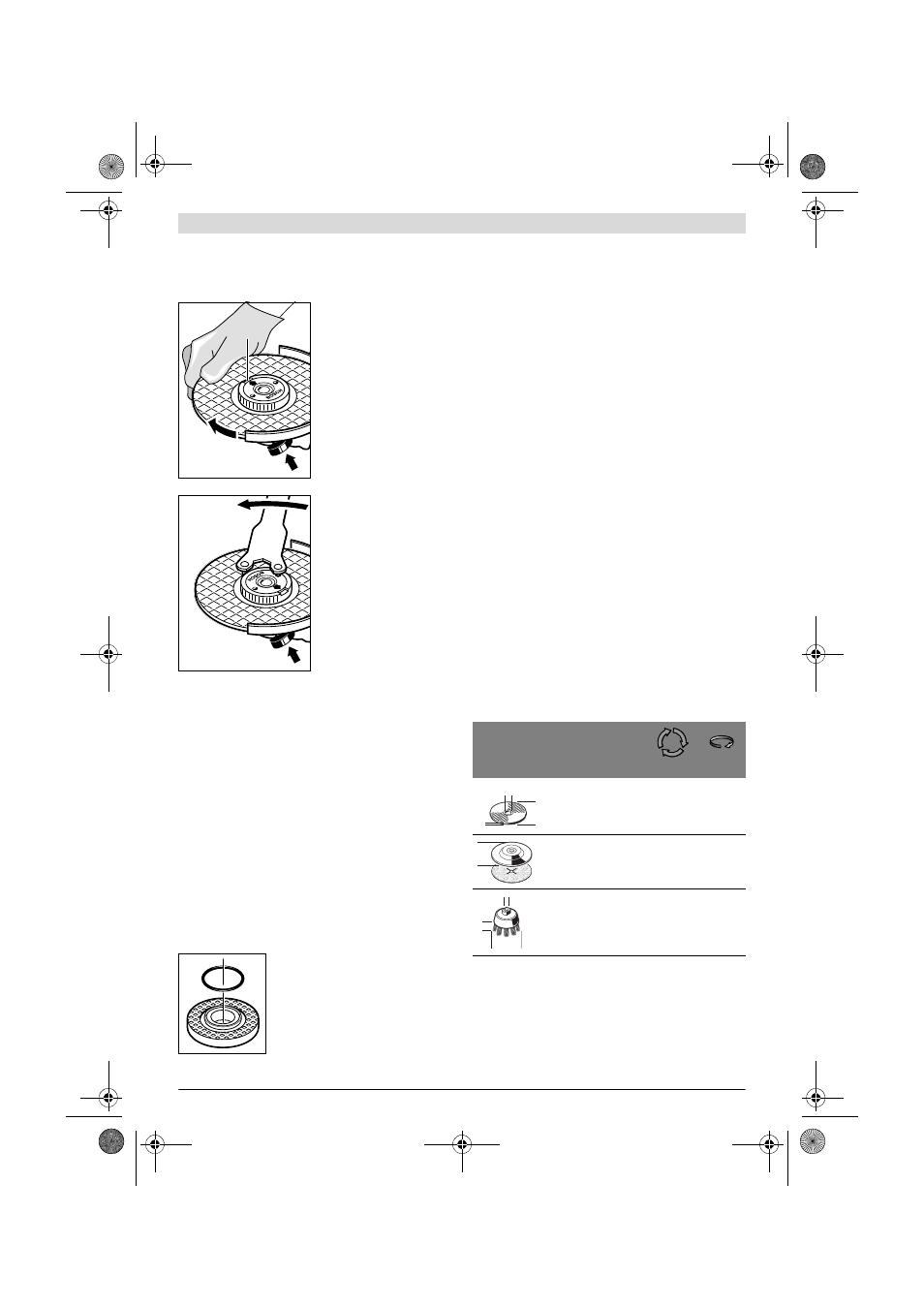

Drücken Sie die Spindel-Ar-
retiertaste 1, um die Schleif-
spindel festzustellen. Um die
Schnellspannmutter festzu-
ziehen, drehen Sie die
Schleifscheibe kräftig im Uhr-
zeigersinn.

Eine ordnungsgemäß befes-
tigte, unbeschädigte Schnell-
spannmutter können Sie
durch Drehen des Rändelrin-
ges entgegen dem Uhrzeiger-
sinn von Hand lösen.
Lösen Sie eine festsitzende
Schnellspannmutter nie mit
einer Zange, sondern ver-
wenden Sie den Zweiloch-
schlüssel. Setzen Sie den
Zweilochschlüssel wie im Bild
gezeigt an.

Schleif-/Trennscheibe
Beachten Sie die Abmessungen der Schleifwerkzeuge. Der
Lochdurchmesser muss zum Aufnahmeflansch passen. Ver-
wenden Sie keine Adapter oder Reduzierstücke.

Achten Sie bei der Verwendung von Diamant-Trennscheiben
darauf, dass der Drehrichtungspfeil auf der Diamant-Trenn-
scheibe und die Drehrichtung des Elektrowerkzeuges (siehe
Drehrichtungspfeil auf dem Getriebekopf) übereinstimmen.

Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.

Zum Befestigen der Schleif-/Trennscheibe schrauben Sie die
Spannmutter 12 auf und spannen diese mit dem Zweiloch-
schlüssel, siehe Abschnitt „Schnellspannmutter“.
 Überprüfen Sie nach der Montage des Schleifwerkzeu-

ges vor dem Einschalten, ob das Schleifwerkzeug kor-
rekt montiert ist und sich frei drehen kann. Stellen Sie
sicher, dass das Schleifwerkzeug nicht an der Schutz-
haube oder anderen Teilen streift.

Im Aufnahmeflansch 10 ist um den Zen-
trierbund ein Kunststoffteil (O-Ring)
eingesetzt. Fehlt der O-Ring oder ist
er beschädigt, muss der Aufnahme-
flansch 10 vor der Weiterverwendung
unbedingt ersetzt werden.

Fächerschleifscheibe
 Montieren Sie für Arbeiten mit der Fächerschleif-

scheibe immer den Handschutz 17.

Gummi-Schleifteller
 Montieren Sie für Arbeiten mit dem Gummischleiftel-

ler 18 immer den Handschutz 17.

Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.

Hinweis: Es muss mit erhöhtem Kraftaufwand beim Lösen
der Rundmutter 20 gerechnet werden.

Topfbürste/Scheibenbürste
 Montieren Sie für Arbeiten mit der Topfbürste oder

Scheibenbürste immer den Handschutz 17.

Die Reihenfolge der Montage ist auf der Grafikseite ersicht-
lich.

Die Topfbürste/Scheibenbürste muss sich so weit auf die
Schleifspindel schrauben lassen, dass sie am Schleifspindel-
flansch am Ende des Schleifspindelgewindes fest anliegt.
Spannen Sie die Topfbürste/Scheibenbürste mit einem Ga-
belschlüssel fest.

Hinweis: Es muss mit erhöhtem Kraftaufwand beim Lösen
des Schleifwerkzeuges gerechnet werden.

Zulässige Schleifwerkzeuge

Sie können alle in dieser Betriebsanleitung genannten
Schleifwerkzeuge verwenden.

Die zulässige Drehzahl [min

-1

] bzw. Umfangsgeschwindigkeit

[m/s] der verwendeten Schleifwerkzeuge muss den Angaben
in der nachfolgenden Tabelle mindestens entsprechen.

Beachten Sie deshalb die zulässige Drehzahl bzw. Umfangs-
geschwindigkeit auf dem Etikett des Schleifwerkzeuges.

max.

[mm]

[min

-1

]

[m/s]

180
230

8
8

22,2
22,2

8500
6500

80
80

180
230

–

8500
6500

80
80

100

M 14

8500
