Svenska | 85

Bosch Power Tools

1 609 92A 069 | (20.2.13)

Sprängskydd för kapning
Vid kapning med bundna slipmedel använd alltid

sprängskyddet 13.

Vid kapning i sten ordna med dammutsugning till den

grad det behövs.

Sprängskyddet för kapning 13 monteras på samma sätt som
sprängskyddet för slipning 12.

Sugkåpa för slipning
För uppsamling av dammet vid slipning av färg, lack och plast
med hårdmetallkoppskivor 9 eller gummisliprondeller 16
med slippapper 17 kan utsugningshuven 7 användas. Utsug-
ningshuven 7 får inte användas vid bearbetning av metall.
Till utsugningshuven 7 kan en lämplig Bosch dammsugare
anslutas.

Utsugningshuven 7 är monterad som sprängskyddet 12.
Borstkransen kan bytas ut.

Stödhandtag
Använd alltid elverktyget med stödhandtag 5.
Skruva fast stödhandtaget 5 i relation till arbetssätt till höger
eller vänster om växelhuset.

Vibrationsdämpande stödhantag

Det vibrationsdämpande stödhandtaget medger ett bekvämt
och säkert arbete med låga vibrationer.
Tilläggshandtaget får inte förändras.
Ett skadat stödhandtag får inte längre användas.

Handskydd
För arbeten med gummisliprondellen 16 eller med

koppborste/skivborste/lamellslipskiva skall alltid
handskyddet 15 monteras.

Fäst handskyddet 15 med stödhandtaget 5.

Montering av slipverktyg

Dra stickproppen ur nätuttaget innan arbeten utförs på

elverktyget.

Berör inte slip- och kapskivorna innan de svalnat. Ski-

vorna blir under arbetet mycket heta.

Rengör slipspindeln 6 och alla delar som skall monteras.
Tryck för fastspänning och lossning av slipverktyg spindellås-
knappen 2 för blockering av slipspindeln.
Tryck ned spindellåsknappen endast när slipspindeln

står stilla. I annat fall kan elverktyget skadas.

Slip-/kapskiva
Beakta slipverktygens dimensioner. Centrumhålet måste
passa till stödflänsen. Använd inte reducerstycken eller adap-
ter.

Kontrollera vid användning av diamantkapskivor att rotations-
pilen på diamantkapskivan och elverktygets rotation överens-
stämmer (se rotationspil på växelhuset).

Ordningsföljden vid montering visas på grafiksidan.

För infästning av slip-/kapskivan skruva upp spännmuttern
10 och dra sedan fast den med tvåstiftsnyckeln, se avsnittet
”Snabbspännmutter”.
Kontrollera efter montering och före start av slipverk-

tyget att det monterats på rätt sätt och kan rotera fritt.
Kontrollera att slipverktyget inte berör sprängskyddet
eller andra delar.

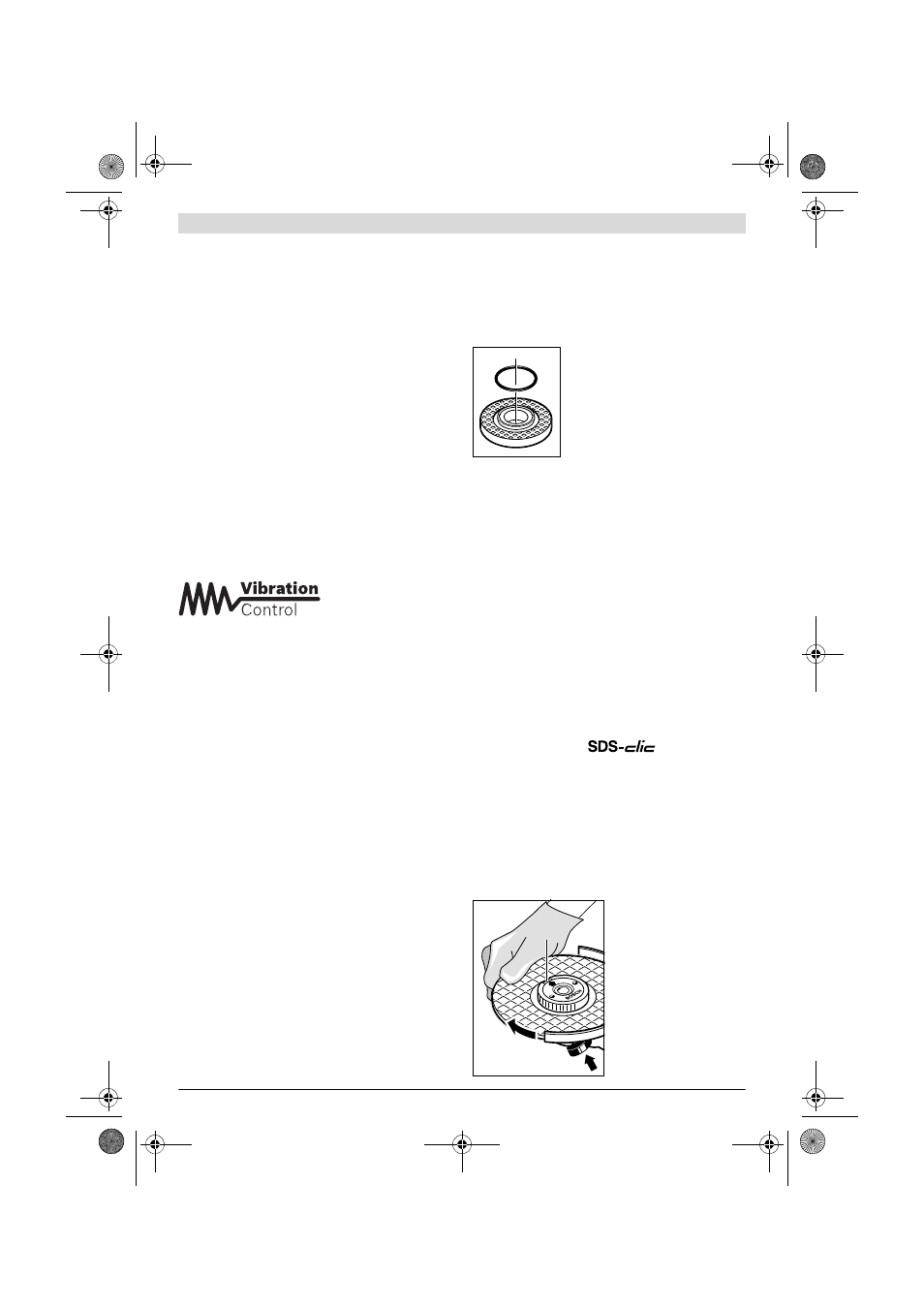

I stödflänsen 8 är kring centreransatsen
en plastdel (O-ring) insatt. Om O-
ringen saknas eller är skadad
måste
stödflänsen 8 före fortsatt användning
ovillkorligen bytas.

Lamellslipskiva
För arbeten med lamellslipskiva ska handskyddet 15

monteras.

Gummisliprondell
För arbeten med gummisliprondell 16 ska handskyd-

det 15 monteras.

Ordningsföljden vid montering visas på grafiksidan.

Skruva på rundmuttern 18 och dra fast med tvåstiftsnyckeln.

Koppborste/skivborste
För arbeten med koppborste eller skivborste ska hand-

skyddet 15 monteras.

Ordningsföljden vid montering visas på grafiksidan.

Koppborsten/skivborsten måste kunna skruvas upp på slip-
spindeln så långt att den ligger stadigt an mot slipspindelflän-
sen vid ändan på slipspindelgängan. Spänn fast koppbor-
sten/skivborsten med fast skruvnyckel.

Snabbspännmutter

För snabbt och enkelt byte av slipverktyg utan hjälp av verktyg
kan i stället för spännmuttern 10 snabbspännmuttern 11
användas.
Snabbspännmuttern 11 får endast användas för slip-

och kapskivor.

Använd endast felfri, oskadad snabbspännmutter 11.
Se vid påskruvning till att texten på snabbspännmuttern
11 inte ligger mot slipskivan; pilen måste vara riktad mot
indexmärket 22.

Tryck på spindelns låsknapp
2 för låsning av slipspindeln.
För åtdragning av snabb-
spännmuttern vrid slipskivan
kraftigt medurs.

22
