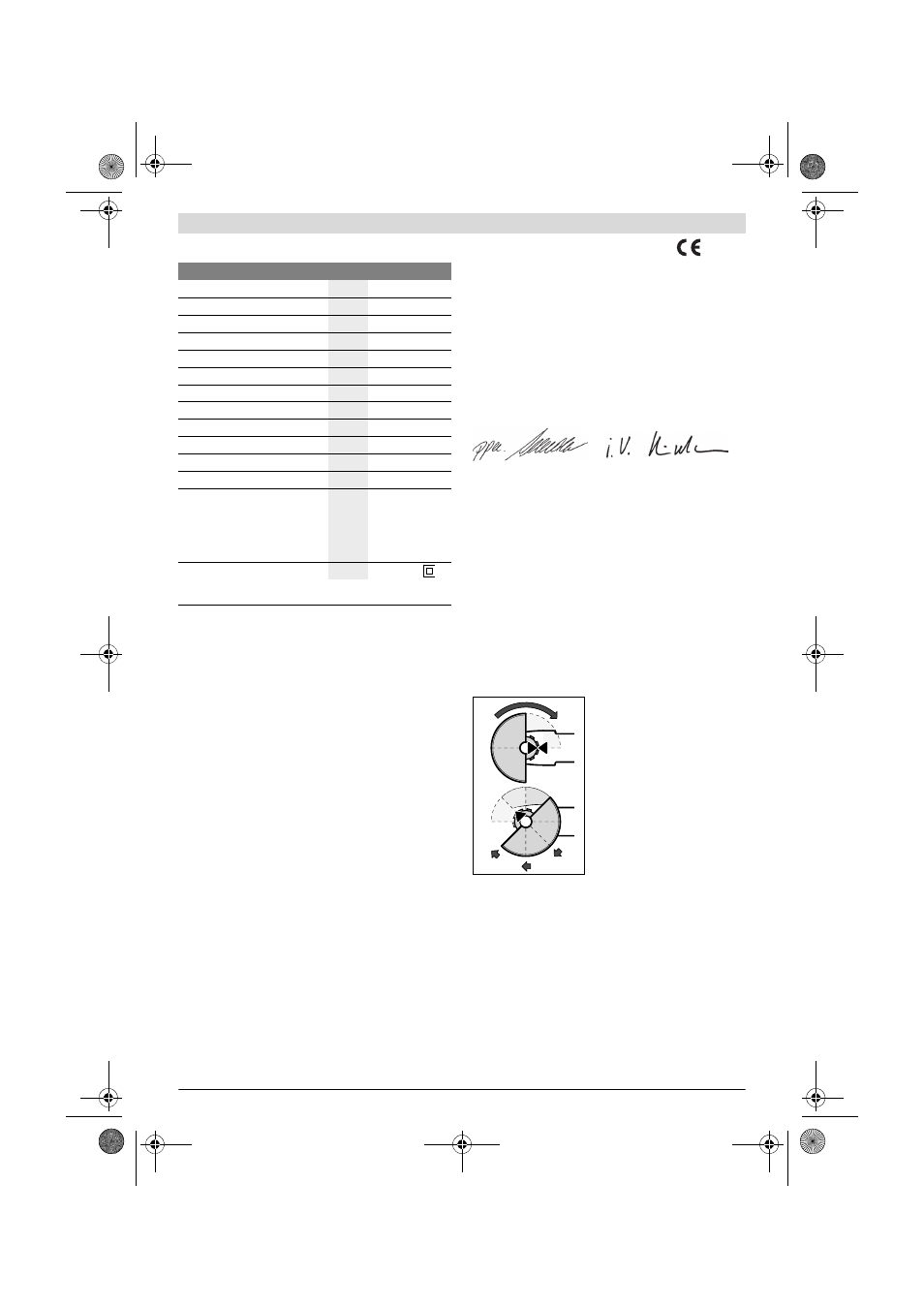

84 | Svenska
1 609 92A 069 | (20.2.13) Bosch Power Tools
Tekniska data
Buller-/vibrationsdata
Mätvärdena för ljudnivån anges enligt EN 60745.
Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtryck-
snivå 91 dB(A); ljudeffektnivå 102 dB(A). Onoggrannhet
K=3 dB.
Använd hörselskydd!
Totala vibrationsemissionsvärden a
h
(vektorsumma ur tre
riktningar) och onoggrannhet K framtaget enligt EN 60745:
ytslipning (skrubbning): a
h
= 4,5 m/s 2 , K=1,5 m/s 2 ,
slipning med slipblad: a
h
= 3,0 m/s 2 , K=1,5 m/s 2 .
Mätningen av den vibrationsnivå som anges i denna anvisning
har utförts enligt en mätmetod som är standardiserad i
EN 60745 och kan användas vid jämförelse av olika elverk-
tyg. Mätmetoden är även lämplig för preliminär bedömning av
vibrationsbelastningen.
Den angivna vibrationsnivån representerar den huvudsakliga
användningen av elverktyget. Om däremot elverktyget
används för andra ändamål och med andra insatsverktyg eller
inte underhållits ordentligt kan vibrationsnivån avvika. Härvid
kan vibrationsbelastningen under arbetsperioden öka betyd-
ligt.
För en exakt bedömning av vibrationsbelastningen bör även
de tider beaktas när elverktyget är frånkopplat eller är igång,
men inte används. Detta reducerar tydligt vibrationsbelast-
ningen för den totala arbetsperioden.
Bestäm extra säkerhetsåtgärder för att skydda operatören
mot vibrationernas inverkan t. ex.: underhåll av elverktyget
och insatsverktygen, att hålla händerna varma, organisation
av arbetsförloppen.
Försäkran om överensstämmelse
Vi försäkrar härmed under exklusivt ansvar att denna produkt
som beskrivs i ”Tekniska data” överensstämmer med följande
normer och normativa dokument: EN 60745 enligt bestäm-
melserna i direktiven 2011/65/EU, 2004/108/EG,
2006/42/EG.
Teknisk tillverkningsdokumentation (2006/42/EG) fås från:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
18.01.2013
Montage
Montering av skyddsutrustning
 Dra stickproppen ur nätuttaget innan arbeten utförs på
elverktyget.
Anvisning: Om slipskivan brustit under drift eller stödanord-
ningarna på spängskyddet/elverktyget skadats, måste
berörda delar/elverktyget bytas ut eller för service skickas till
en serviceverkstad, för adresser se avsnittet ”Kundtjänst och
användarrådgivning”.
Sprängskydd för slipning
Sätt upp sprängskyddet 12 på
spindelhalsen som figuren visar.
Sprängskyddets triangelnockar
måste ligga mot respektive mar-
keringar på växelhuvudet.
Tryck fast sprängskyddet 12 på
spindelhalsen tills sprängskyd-
dets fläns ligger an mot elverkty-
gets fläns och vrid sedan spräng-
skyddet tills det hörbart snäpper
fast.
Anpassa sprängskyddet 12 till den ställning arbetet kräver.
Tryck upplåsningsspaken 1 uppåt och vrid sprängskyddet 12
till önskat läge.
 Ställ in sprängskyddet 12 så att gnistor inte sprutas
mot användaren.
 Att vrida sprängskyddet 12 får endast vara möjligt när
upplåsningsspaken 1 påverkats! I annat fall får elverk-
tyget absolut inte längre användas och måste lämnas in
till kundservicen för kontroll.
Anvisning: Kodnockarna på sprängskyddet 12 garanterar att
endast det sprängskydd kan monteras som passar till elverk-
tyget.
Vinkelslip GWS 14-125 Inox
Produktnummer 3 601 H29 ...
Upptagen märkeffekt W 1400
Avgiven effekt W 820
Märkvarvtal min -1 2200 – 7500
max. slipskivsdiameter mm 125
Slipspindelgänga M 14
max. gänglängd på slipspindeln mm 22
Bakslagsfrånkoppling 
Skydd mot oavsiktlig återstart 
Startströmsbegränsning 
Konstantelektronik 
Varvtalsförval 
Vikt enligt EPTA-Procedure
01/2003
– med vibrationsdämpande
stödhandtag
– med standardstödhandtag
kg
kg 2,2
2,1
Skyddsklass / II
Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande
spänning och för utföranden i vissa länder kan uppgifterna variera.
Dr. Egbert Schneider
Senior Vice President
Engineering Helmut Heinzelmann
Head of Product Certification
PT/ETM9
