Norsk | 71
Bosch Power Tools 1 609 92A 043 | (10.1.13)
Montering
 Før alle arbeider på elektroverktøyet utføres må støp-
selet trekkes ut av stikkontakten.
Ekstrahåndtak
 Bruk elektroverktøyet kun med ekstrahåndtaket 12.
Svinging av ekstrahåndtaket (se bilde A)
Du kan svinge ekstrahåndtaket 12 hvor som helst, for å oppnå
en sikker og lite anstrengende arbeidsposisjon.
– Drei den nedre delen på ekstrahåndtaket 12 mot urviserne
og sving ekstrahåndtaket 12 til ønsket posisjon. Deretter
dreier du nedre del av ekstrahåndtaket 12 fast igjen med
urviserne.
Pass på at spennbåndet til ekstrahåndtaket befinner seg i det
passende sporet på huset.
Innstilling av boredybden (se bilde B)
Med dybdeanlegget 11 kan ønsket boredybde X bestemmes.
– Trykk tasten til innstilling av dybdeanlegget 10 og sett dyb-
deanlegget inn i ekstrahåndtaket 12.
Riflingen på dybdeanlegget 11 må peke nedover.
– Skyv SDS-plus-innsatsverktøyet helt inn verktøyfestet
SDS-plus 3. Bevegeligheten til SDS-plus-verktøyet kan el-
lers føre til en gal innstilling av boredybden.
– Trekk dybdeanlegget så langt ut at avstanden mellom spis-
sen på boret og spissen på dybdeanlegget tilsvarer ønsket
boredybde X.
Valg av chuck og verktøy
Til hammerboring og meisling trenger du SDS-plus-verktøy,
som settes inn i en SDS-plus-chuck.
Til boring uten slag i tre, metall, keramikk og kunststoff pluss
skruing brukes verktøy uten SDS-plus (f.eks. bor med sylin-
drisk tange). For disse verktøyene trenger du en selvspen-
nende chuck eller en nøkkelchuck.
GBH 3-28 DFR: SDS-plus-byttechucken 2 kan ganske enkelt
skiftes ut mot medlevert selvspennende byttechuck 1.
Utskifting av nøkkelchucken (GBH 3-28 DRE)
For å kunne arbeide med verktøy uten SDS-plus (f.eks. bor
med sylindrisk tange), må du sette inn en egnet chuck nøk-
kelchuck eller selvspennende chuck, tilbehør).
Montering av nøkkelchucken (se bilde C)
– Skru SDS-plus-festeskaftet 17 inn i en nøkkelchuck 16.
Sikre nøkkelchucken 16 med sikringsskruen 15. Husk at
sikringsskruen er venstregjenget.
Innsetting av nøkkelchucken (se bilde C)
– Rengjør innstikksenden til festeskaftet og smør den litt inn.
– Sett nøkkelchucken med festeskaftet dreiende inn i verk-
tøyfestet til den låses automatisk.
– Kontroller låsen ved å trekke i nøkkelchucken.
Fjerning av nøkkelchucken
– Skyv låsehylsen 5 bakover og ta ut nøkkelchucken 16.
Fjerning/innsetting av byttechucken (GBH 3-
28 DFR)
Fjerning av byttechucken (se bilde D)
– Trekk byttechuck-låseringen 6 bakover, hold den fast i
denne posisjonen og trekk SDS-plus-byttechucken 2 hhv.
den selvspennende byttechucken 1 av fremover.
Beskytt byttechucken mot smuss etter demontering.
Innsetting av byttechucken (se bilde E)
 Bruk kun modellspesifikt originalutstyr og pass på an-
tall riller 19. Det er kun tillatt å bruke byttechucker
med to eller tre riller. Hvis det brukes en byttechuck som
ikke er egnet for dette el-verktøyet, kan innsatsverktøyet
falle ut i løpet av bruken.
– Rengjør byttechucken før den settes inn og smør innstik-
kingsenden litt.
– Ta tak med hele hånden rundt SDS-plus-byttechucken 2
hhv. den selvspennende byttechucken 1. Skyv byttechuc-
ken dreiende inn på chuckfestet 18, til du tydelig hører en
låselyd.
– Byttechucken låses automatisk. Kontroller låsen ved å
trekke i byttechucken.
Verktøyskifte
Støvkappen 4 forhindrer at det trenger borestøv inn i verktøy-
festet i løpet av driften. Ved innsetting av verktøy må du passe
på at støvkappen 4 ikke tar skade.
 En skadet støvkappe skal straks skiftes ut. Det anbefa-
les å la en kundeservice utføre dette.
Innsetting av SDS-plus-innsatsverktøy (se bilde F)
Med SDS-plus-chucken kan du skifte innsatsverktøy på en en-
kel og behagelig måte uten å bruke ekstra verktøy.
– GBH 3-28 DFR: Sett inn SDS-plus-byttechucken 2.

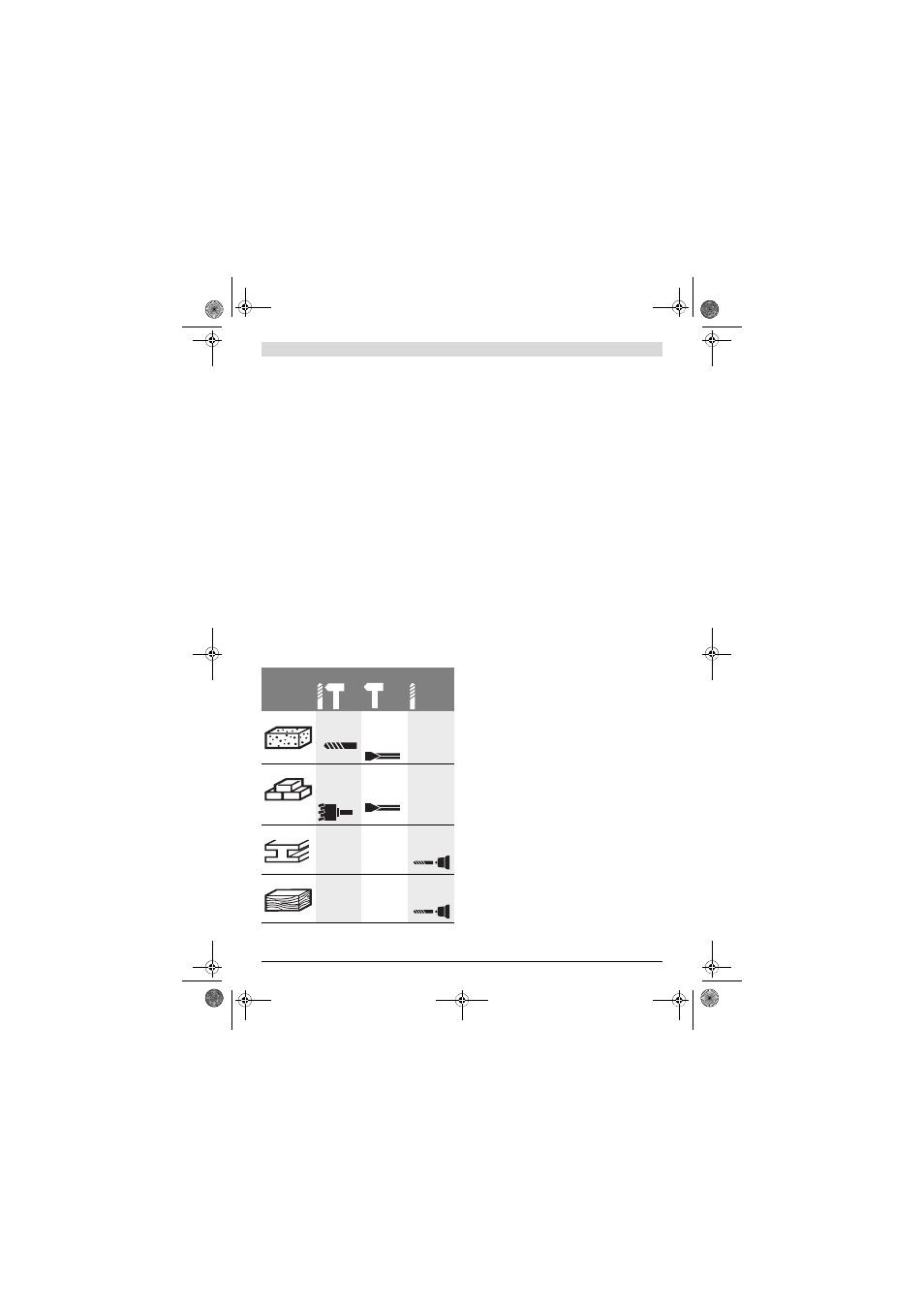

Driftstype
Materiale
Betong Ø 4 –28 mm
SDS-plus
SDS-plus
–
Murverk Ø 40 –82
mm
SDS-plus
SDS-plus
–
Stål
– –
Ø –13 mm
SDS-plus
Tre
– –
Ø –30 mm
SDS-plus
