38 | Português
1 609 92A 043 | (10.1.13) Bosch Power Tools
Seleccionar o mandril de brocas e as ferramentas
Para furar com percussão e para cinzelar, são necessárias fer-
ramentas SDS-plus, que são encaixadas no mandril de brocas
SDS-plus.
Para furar, sem percussão, em madeira, metal, cerâmica e
plástico, assim como para furar são usadas ferramentas sem
SDS-plus (p.ex. brocas com encabadouro cilíndrico). Para
estas ferramentas são necessários um mandril de brocas de
aperto rápido ou um mandril de brocas de coroa dentada.
GBH 3-28 DFR: O mandril de substituição SDS-plus 2 pode
ser facilmente substituído pelo mandril de brocas de aperto
rápido 1.
Substituir o mandril de brocas de coroa dentada
(GBH 3-28 DRE)
Para poder trabalhar com ferramentas sem SDS-plus (p.ex.
brocas com haste cilíndrica), é necessário montar um mandril
de brocas apropriado (mandril de coroa dentada ou mandril
de aperto rápido, acessório).
Montar o mandril de brocas de coroa dentada
(veja figura C)
– Aparafusar o encabadouro SDS-plus 17 num mandril de
coroa dentada 16. Fixar o mandril de coroa dentada 16
com um parafuso de fixação 15. O parafuso de segurança
tem uma rosca à esquerda.
Introduzir o mandril de coroa dentada (veja figura C)
– Limpar a extremidade de encaixe do encabadouro e lubri-
ficá-la levemente.
– Introduzir o mandril de coroa dentada, com o encabadou-
ro, na fixação da ferramenta, girando até travar automati-
camente.
– Puxar pelo mandril de brocas de coroa dentada para con-
trolar o travamento.
Retirar o mandril de coroa dentada
– Empurrar a bucha de travamento 5 para trás e retirar o
mandril de brocas de coroa dentada 16.
Retirar/colocar o mandril de brocas (GBH 3-
28 DFR)
Retirar o mandril de brocas (veja figura D)
– Puxar o anel de travamento do mandril de brocas 6 para
trás, e mantê-lo nesta posição e puxar o mandril de brocas
de substituição SDS-plus 2 ou o mandril de brocas de aper-
to rápido 1 para frente.
Após ser retirado, o mandril de brocas deve ser protegido
contra sujidade.
Introduzir o mandril de brocas (veja figura E)
 Só utilize equipamento original específico do modelo e
observe o número de ranhuras características 19. Só
são admissíveis mandris de substituição com duas ou
três ranhuras características. Se for utilizado um mandril
de substituição desapropriado para esta ferramenta eléc-
trica, é possível que a ferramenta eléctrica caia para fora
durante o funcionamento.
– Limpar o mandril de brocas antes de introduzí-lo, e lubrifi-
car levemente a extremidade de encaixe.
– Segurar o mandril de brocas SDS-plus 2 ou o mandril de
brocas de aperto rápido 1 com a mão toda. Atarraxar o
mandril de brocas na fixação do mandril de brocas 18, até
escutar um nítido ruído de engate.
– O mandril de brocas trava-se automaticamente. Puxar o
mandril de brocas para controlar o travamento.
Troca de ferramenta
A capa de protecção contra pó 4 evita, consideravelmente,
que penetre pó de perfuração no encabadouro durante o fun-
cionamento. Ao introduzir a ferramenta deverá assegurar-se
de que a capa de protecção contra pó 4 não seja danificada.
 Uma capa de protecção contra pó deve ser substituida
imediatamente. Recomendamos que esta tarefa seja
efectuada por uma oficina de serviço pós-venda.
Introduzir a ferramenta de trabalho SDS-plus
(veja figura F)
Com o mandril de brocas SDS-plus é possível trocar fácil e
confortavelmente as ferramentas de trabalho, sem ter que
utilizar outras ferramentas.
– GBH 3-28 DFR: Introduzir o mandril de brocas SDS-plus 2.
– Limpar a extremidade de encaixe da ferramenta de traba-
lho e lubrificá-la levemente.
– Introduzir a ferramenta de trabalho no encabadouro, gi-
rando até travar-se automaticamente.
– Puxar a ferramenta para controlar o travamento.
O sistema prevê que a ferramenta de trabalho SDS-plus possa
se movimentar livremente. Com isto há uma excentricidade
na marcha em vazio. Esta excentricidade não tem qualquer
efeito sobre a exactidão do orifício, porque a broca é automa-
ticamente centrada durante a perfuração.

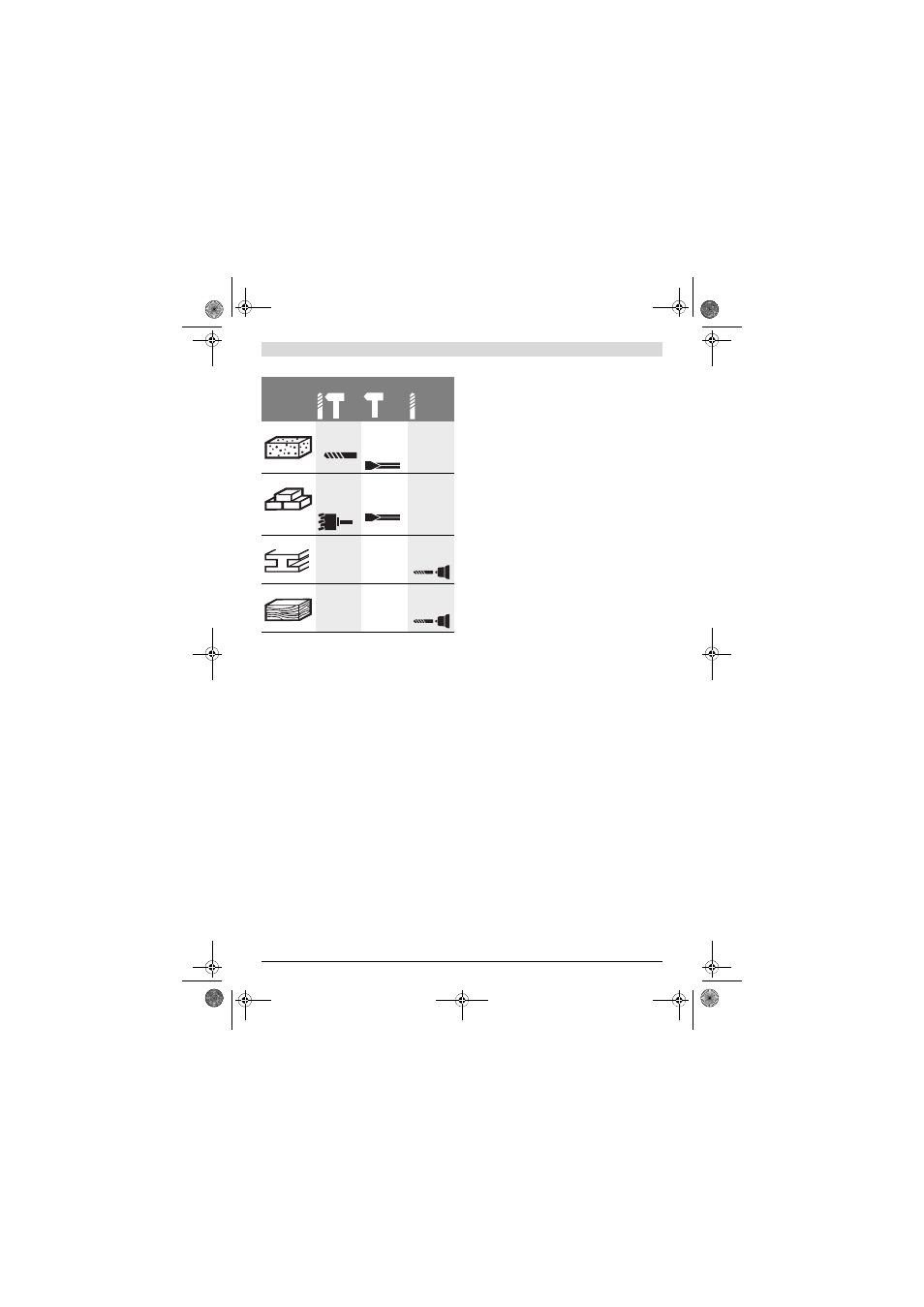

Tipo de funcionamento
Material
Betão Ø 4 –28 mm
SDS-plus
SDS-plus
–
Muramentos Ø 40 –82
mm
SDS-plus
SDS-plus
–
Aзo
– –
Ш –13 mm
SDS-plus
Madeira
– –
Ø –30 mm
SDS-plus
