G A S KO C H M U L D E N VO N

WO L F

I N S TA L L AT I O N S

S P E Z I F I K AT I O N E N

Die nachstehenden Abbildungen enthalten die
Gesamtabmessungen, die Angaben zum Arbeits-
plattenausschnitt und die Installationsspezifikatio-
nen für das Modell ICBCT36G.

WICHTIGER HINWEIS:

Für die Installation von

Modell ICBCT36G werden 991 mm breite Schränke
empfohlen.

Ein 914-mm-Einbaubackofen von Wolf kann nicht
unter Modell ICBCT36G installiert werden. Sollten
Sie für diese Installation keine Schränke mit einer
Tiefe von mehr als 610 mm verwenden, wird
empfohlen, die Strom- und Gasversorgung im
Unterschrank rechts vom Backofen unterzubrin-
gen. Weitere Spezifikationen entnehmen Sie den
Installationsanweisungen, die im Lieferumfang
des Einbaubackofens enthalten sind.

Wenn das Modell ICBCT36G über Schränken
installiert wird, ist die Platzierung der Gas- und
Elektroversorgung nicht kritisch. Eine geerdete
Steckdose muss sich an der Rückseite rechts
befinden und darf höchstens 1,2 m von der
Kochmulde entfernt sein.

Bei der Installation eines 914-mm-Einbauback-
ofens unter Modell ICBCT36G wird empfohlen,
die Rohbauöffnung für den Backofen 197 mm
über dem Boden zu planen, damit die Back-
ofentür leichter bedient werden kann.

WICHTIGER HINWEIS:

Wenn mehrere

Kochmulden nebeneinander eingebaut werden,
beziehen Sie sich auf die Abmessungen des
Arbeitsplattenausschnitts auf Seite 67.

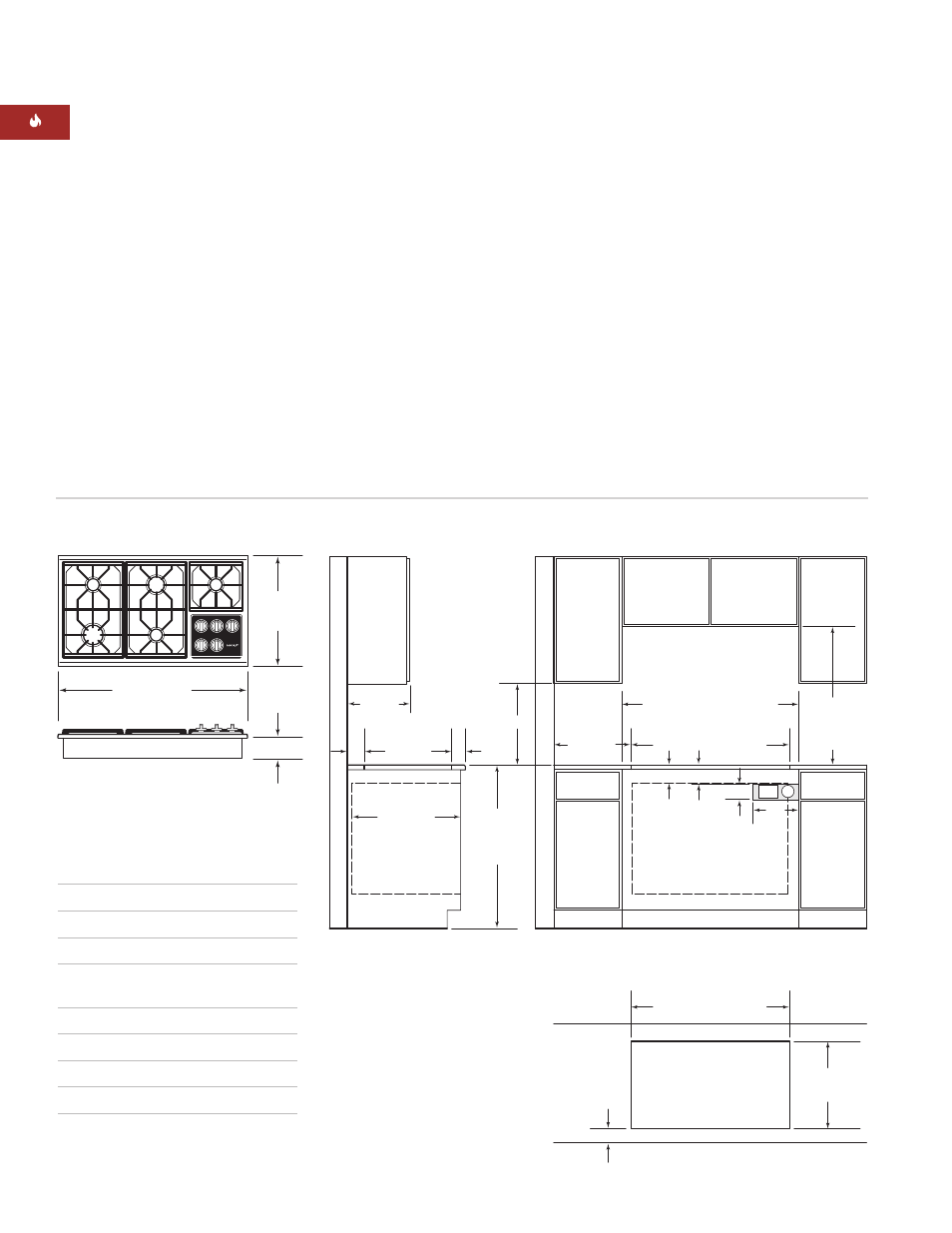

AUSSCHNITT ZU

BRENNBAREN

MATERIALIEN

(BEIDE SEITEN)

min.

229 mm*

457 mm

489 mm

AUSSCHNITTTIEFE

KOCHFELD

STANDARDHÖHE

BODEN ZUR

ARBEITSPLATTE

914 mm

max.

330 mm

ARBEITSPLATTE

ZU BRENNBAREN

MATERIALIEN

ÜBER KOCHFELD

762 mm

min.

610 mm

*Mindestfreiraum von beiden Seitenkanten des Kochfeldausschnitts zu brennbaren Materialien bis zu 457 mm über Arbeitsplatte.
**Mindestfreiraum von Hinterkante des Kochfeldausschnitts zu brennbaren Materialien bis zu 457 mm über Arbeitsplatte.

AUSSCHNITTBREITE KOCHFELD

889 mm

AUSSCHNITTBREITE KOCHFELD

889 mm

991 mm

EMPFOHLENE SCHRANKBREITE

min.

914 mm

102 mm

254

mm

89 mm

E

G

BACKOFENÖFFNUNG 914 mm

min.

95 mm

min.

64 mm

VORDERSEITE DER ARBEITSPLATTE

AUSSCHNITTTIEFE

KOCHFELD

489 mm

64**

mm

min.

64 mm

Gesamtabmessungen

Arbeitsplattenausschnitt

GESAMTTIEFE

533 mm

GESAMTBREITE

914 mm

102 mm

A B M E S S U N G E N
F Ü R M O D E L L
I C B C T 3 6 G

Gesamtbreite

914 mm

Gesamthöhe

102 mm

Gesamttiefe

533 mm

Empfohlene
Schrankbreite

991 mm

Mindestschranktiefe

578 mm

Lichte Mindesthöhe

102 mm

Ausschnittbreite

889 mm

Ausschnitttiefe

489 mm

Geräteabmessungen können bis zu
± 3 mm abweichen.

I N S T A L L A T I O N S S P E Z I F I K A T I O N E N – M O D E L L I C B C T 3 6 G
