I S T R U Z I O N I P E R

L ’ I N S TA L L A Z I O N E

229 mm* min

DAL VANO

INCASSO

AI MATERIALI

COMBUSTIBILI

(ENTRAMBI I LATI)

457 mm

489 mm

PROFONDITÀ DEL VANO

INCASSO DEL PIANO

DI COTTURA

914 mm

DI ALTEZZA

STANDARD

DAL PAVIMENTO

AL PIANO

DI LAVORO

330 mm

max

762 mm

DAL PIANO DI

LAVORO AI MATERIALI

COMBUSTIBILI AL

DI SOPRA DEL PIANO

DI COTTURA

610 mm min

*Spazio minimo da entrambi i bordi laterali del vano incasso del piano di cottura ai materiali combustibili fino a 457 mm al di sopra del piano di lavoro.
**Spazio minimo dal bordo posteriore vano incasso del piano di cottura ai materiali combustibili fino a 457 mm al di sopra del piano di lavoro.

102 mm

254
mm

89 mm

E

95 mm

min

G

INCASSO FORNO DA 762 mm

737 mm LARGHEZZA DEL

VANO INCASSO DEL

PIANO DI COTTURA

737 mm

LARGHEZZA DEL VANO INCASSO

DEL PIANO DI COTTURA

PARTE ANTERIORE PIANO DI LAVORO

64 mm

min

489 mm

PROFONDITÀ

DEL VANO

INCASSO DEL PIANO

DI COTTURA

838 mm LARGHEZZA PENSILE

CONSIGLIATA

762 mm min

64**

mm

64 mm

min

Dimensioni generali

Sfinestratura per il piano di
lavoro

533 mm

PROFONDITÀ

TOTALE

762 mm

LARGHEZZA TOTALE

102 mm

S P E C I F I C H E P E R

L ’ I N S TA L L A Z I O N E

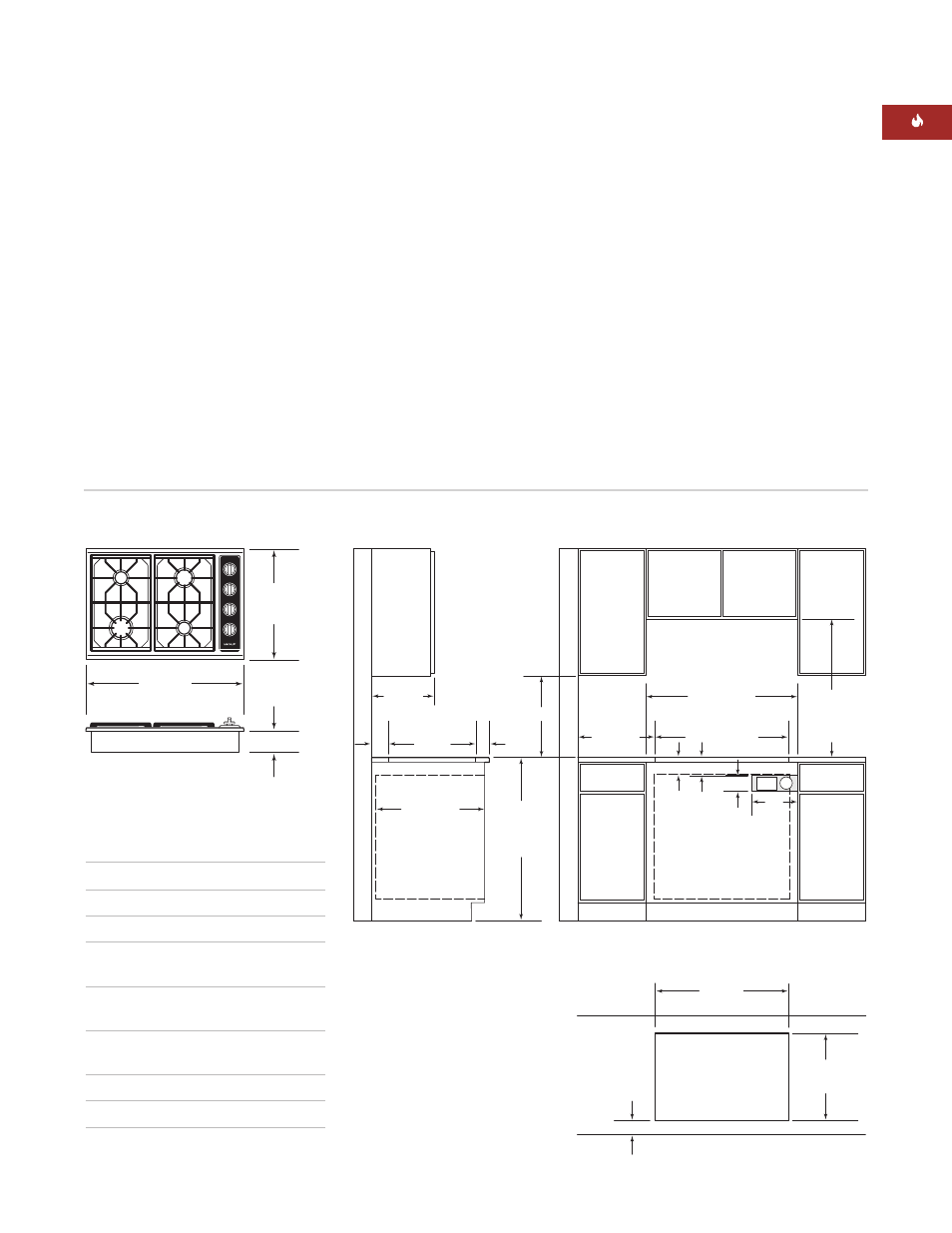

Le illustrazioni di cui sotto indicano le dimensioni

generali, le specifiche per l’installazione ed il vano

incasso per il piano di lavoro per il modello

ICBCT30G.

NOTA IMPORTANTE: per l’installazione del modello

ICBCT30G si consigliano pensili larghi 838 mm.

Sotto il modello ICBCT30G è possibile installare un

forno built-in singolo Wolf da 762 mm. Per questa

installazione, a meno che non si faccia uso di pensili

più profondi di 610 mm, si consiglia di effettuare l’al-

lacciamento elettrico e del gas nel pensile di base a

destra del forno. Consultare le istruzioni per l’instal-

lazione in dotazione al forno per ulteriori specifiche.

Se il modello ICBCT30G viene installato sopra i

pensili, l’allacciamento elettrico e del gas non è

critico. Installare una presa con messa a terra entro

1,2 m del lato posteriore destro del piano di cottura.

NOTA IMPORTANTE: se si installano più unità

sul piano di cottura parallelamente, consultare le

dimensioni per la sfinestratura del piano di lavoro

a pagina 53.

M O D E L L O I C B C T 3 0 G -

D I M E N S I O N I

Larghezza totale

762 mm

Altezza totale

102 mm

Profondità totale

533 mm

Larghezza pensile
consigliata

838 mm

Profondità minima
del mobile

578 mm

Spazio libero minimo
in altezza

102 mm

Larghezza sfinestratura

737 mm

Profondità sfinestratura

489 mm

Le dimensioni delle unità potrebbero variare
fino ± a 3 mm.

S P E C I F I C H E P E R L ’ I N S T A L L A Z I O N E – M O D E L L O I C B C T 3 0 G
