RÜCKSEITE
1. POWER OUTPUT-Buchsen
Hier können Sie eine Erweiterungs- und/oder eine externe Box anschließen.
EXTENSION SP: Eine hier angeschlossene Box wird parallel zu den internen
Lautsprechern (16Ω) getrieben. Die Impedanz der externen Box muss 16Ω betra-
gen.
EXTERNAL SP: Eine hier angeschlossene Box (16Ω oder 8Ω) schaltet die internen
Lautsprecher stumm. Vergessen Sie nicht, den IMPEDANCE SELECT-Schalter
richtig einzustellen.
Achtung! Wenn Sie an die EXTERNAL-Buchse ein Kabel anschließen, werden die internen
Lautsprecher stummgeschaltet!
WARNUNG! Das System funktioniert nur ordnungsgemäß, wenn Sie folgende Punkte
beachten.
a) Es dürfen nur Boxen mit einer Impedanz von 16Ω angeschlossen werden.
b) Verwenden Sie niemals eine Box mit einer Eingangskapazität von weniger als
30W (beim AC30C2(X)) bzw. 15W (AC15C1).
Lautsprecher, die diese Anforderungen nicht erfüllen, sind in kürzester Zeit
kaputt!
c) Für die Verbindung der Box benötigen Sie ein Lautsprecherkabel. Geschirmte,
d.h. Gitarrenkabel eignen sich hierfür nicht.
d) Schalten Sie den Verstärker vor Anschließen der Box aus. Wenn Sie das nicht
tun, überlebt der Amp den Anschlussversuch eventuell nicht.
Achtung! Prinzipiell sollten alle Kabel (bis auf die Lautsprecherkabel), die man an den
AC30C2(X)/AC15C1 anschließt, geschirmt und von guter Qualität sein. Verwen-
den Sie niemals Kabel mit einer Länge von mehr als 10 Metern. Für die Verbind-
ung des AC30C2(X)/AC15C1 mit seinem Lautsprecher oder einer Erweiterungs-
box dürfen nur nicht geschirmte Kabel verwendet werden, die von Vox ausdrück-
lich empfohlen werden.
2. IMPEDANCE SELECT
16Ω: Combos können in folgenden Konfigurationen verwendet werden:
1) Wählen Sie diese Einstellung, wenn Sie nur die internen Lautsprecher verwen-
den.
2) Wählen Sie diese Einstellung, wenn Sie eine 16Ω-Box an die EXTERNAL-
Buchse angeschlossen haben.
8Ω: Combos können in folgenden Konfigurationen verwendet werden:
1) Wählen Sie diese Einstellung, wenn Sie eine Box an die EXTENSION-Buchse
angeschlossen haben. Die internen Lautsprecher und die externe Box werden
dann parallel angesprochen. Die Impedanz der externen Box muss 16Ω betra-
gen.
2) Wählen Sie diese Einstellung, wenn Sie eine 8Ω-Box an die EXTERNAL-
Buchse angeschlossen haben.
(nur auf dem AC30C2(X))
4 1 2 3 5

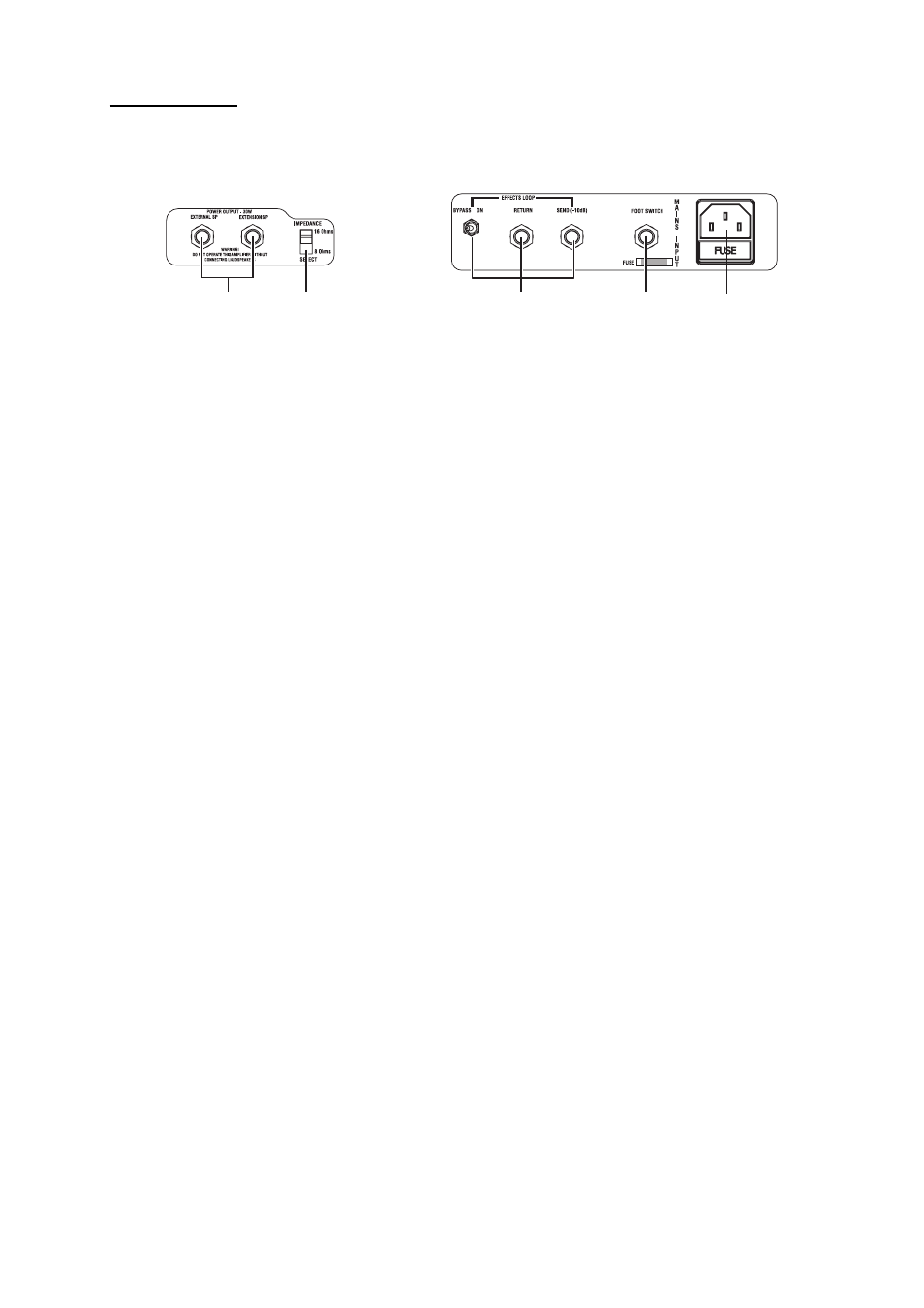

AC30C2(X)
