Init NT-TVM102 User Manual

13”-30” tv

background image

8832-000196 REV 02

Caution: Using with products heavier than the

maximum weights or larger than the size indicated

may result in instability causing possible injury.

Attention : L’utilisation avec des appareils plus lourds que le
poids maximal spécifié ou plus grands que les dimensions
indiquées, peuvent être source d’instabilité et de blessures
éventuelles.

Cuidado: El uso con productos pesando más que el peso
máximo especificado, o más grande que las dimensiones
indicadas, puede crear una inestabilidad causa potencial de
daños.

!!

Additional tools required:
Stud finder, drill and 1/8 in. drill bit,
Phillips screwdriver, 10 mm. wrench, or
ratchet with 10mm. socket.

Outils supplémentaires nécessaires :
Détecteur de montant, perceuse avec mèche
de 3,18 mm (1/8 po), tournevis cruciforme, clé
ou clй а tube à cliquet de 10mm.

Herramientas adicionales requeridas:
Sensor de vigas, taladro y broca de 1/8 pulg.,
destornillador Phillips, llave o llave de tubo de
10 mm.

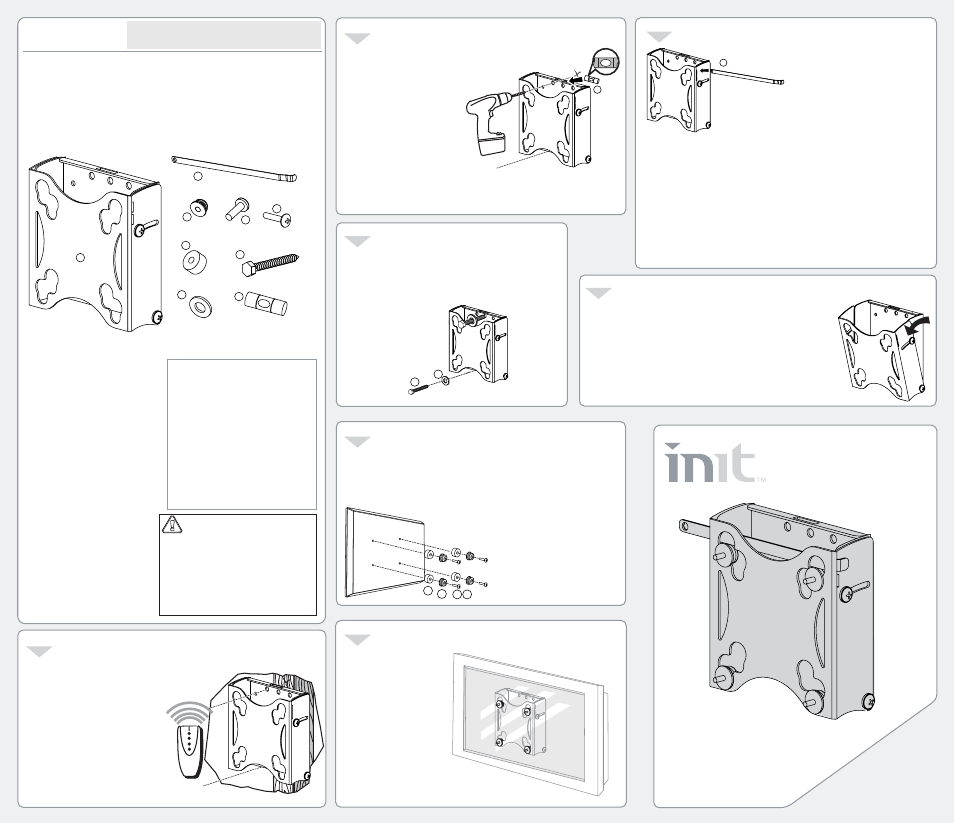

ASSEMBLY INSTRUCTIONS

INSTRUCTIONS DISSEMBLED

INSTRUCTIONS DE ENSAMBLAJE

PARTS LIST

LISTE DES PIÈCES

LISTA DE PIEZAS

Need Help? Call 800-573-2860

Besoin d’assistance ? Appeler le 800-573-2860

¿Necesita ayuda? Llame al 800-573-2860

5

3

4

6

NT-TVM102

13”-30”

TV

Wall Mount

33 à 76,2 cm (13 à 30 po)

Support mural pour téléviseur

Montaje de pared para televisor

A NT-TVM102 - 13-30” Tilt /

33 à 76,2 cm (13 à 30 po) inclinable / 13-30" Inclinado

(

1)

B Locking Bar /

Taquet de verrouillage/ Barra de bloqueo

(

1)

C Button Fastener - Bag A /

Écrou de fixation - sachet A /Perno de fijación - Bolsa A

(

4)

D M4 x 20mm Screw, black - Bag B /

Vis M4 x 20 mm, noires - sachet B /Tornillo M4 x 20 mm, negro - Bolsa B

(

4)

E M4 x 30mm Screw, zinc - Bag B /

Vis M4 x 30 mm, galvanisées - sachet B / Tornillo M4 x 30 mm, zinc - Bolsa B

(

4)

F Nylon Spacer - Bag C /

Entretoise en nylon - sachet C / Espaciador de nylon - Bolsa C

(

4)

G ¼ x 2 in. Hex Head Lag Bolt - Bag D /

Vis à bois à tête hexagonale de 6,35 x 50,8 mm (¼ x 2 po) - sachet D / Perno de

retraso de cabeza hexagonal de ¼ x 2 pulg. - Bolsa D

(

2)

H ¼ in. Flat Washer - Bag D /

Rondelle plate de 6,35 mm (1/4 po) - sachet D/Arandela plana de ¼ pulg. - Bolsa D

(

2)

I Bubble Level - Bag D /

Niveau à bulle - sachet D /Nivel de burbuja - Bolsa D

(

1)

Specifications
Mounting Patterns:
75mm x 75mm,

100mm x 100 mm

Weight Rating: 30 lbs.

Height: 5.56 in.

Width: 5.5 in. (without locking bar),

6.83 in. (with locking bar)

Depth: 1.9 in.

Pitch: 0°-15°

Roll-Adjustment: ±2.5°

Spécifications :

Possibilités de montage : 75 mm x 75 mm,

100 mm x 100 mm

Poids maximal : 30 lb

Hauteur : 14,12 cm (5,56 po)

Largeur : 13,97 cm (5,5 po) (sans taquet de verrouillage),

17,35 cm (6,83 po) (avec taquet de verrouillage)

Profondeur : 4,83 cm (1,9 po)

Inclinaison : 0° à 15°

Jeu de réglage : ± 2,5°

Especificaciones:

Patrones de montaje: 75 mm x 75 mm,

100 mm x 100 mm

Peso máximo: 30 lb.

Altura: 5.56 pulg.

Ancho: 5.5 pulg. (sin barra de bloqueo),

6.83 pulg. (con barra de bloqueo)

Profundidad: 1.9 pulg.

Grado: 0°-15°

Ajuste de balanceo: ±2.5°

1

7

2

B

A

B

C

D

I

H

E

F

G

C

F

I

G

H

D E

Install locking bar (B) through the slot in the wall bracket pushing completely through

the wall bracket so locking bar sits over the top of the buttons. The tab of the locking

bar must sit flush with the side of the wall bracket. For added security, install a

padlock through the hole in the locking bar. If your monitor is not

level, loosen the lower lag bolt and adjust the position of

the wall bracket. Check the monitor position with

the bubble level and then re-tighten the lower lag

bolt.

NOTE: Periodically check that the locking bar remains in position and that the button

fasteners are secure.

Installer le taquet de verrouillage (B) entièrement dans la fente du

support mural, afin qu’il repose sur le dessus des écrous. L’onglet du

taquet de verrouillage doit être positionné au même niveau que le côté

du support mural. Pour plus de sécurité, installer un cadenas à travers le

trou du taquet de verrouillage. Si le téléviseur/moniteur n’est pas de niveau, desserrer la vis à bois

et ajuster la position du support mural. Vérifier la position du téléviseur/moniteur à l’aide du

niveau à bulle, puis resserrer la vis à bois inférieure.

REMARQUE : Vérifier périodiquement que le taquet de verrouillage n’a pas bougé et que les écrous sont bien fixés.

Instale la barra de bloqueo (B) completamente en la ranura del soporte de pared hasta que la

barra de bloqueo sea encima de la parte superior de los pernos de fijación. La lengüeta de la

barra de bloqueo debe estar al ras del lado del soporte de pared. Para mejorar la seguridad,

instale un candado en el agujero de la barra de bloqueo.

Si el televisor/monitor no esta de nivel, afloje el perno de retraso inferior y ajuste la posición del

soporte de pared.Verifique la posición del televisor/monitor con el nivel de burbuja y apriete de

nuevo el perno de retraso inferior.

NOTA: Verifique periódicamente que las barras bloqueadoras se mantengan en su posición y que

los pernos de fijación están apretados.

Loosen the adjustment screw on each side of the wall bracket and adjust the angle of the television to suit

your needs. Retighten the screws. For professional help installing your Init TV Mount,

please contact your local Best Buy store or call 1-888-MAGNOLIA to inquire

about our professional installation services.

Desserrer la vis de réglage de chaque côté du support mural et régler l’angle du

téléviseur tel que souhaité. Resserrer les vis.

Pour une installation professionnelle du support pour téléviseur Init, contacter le

magasin local Best Buy ou appeler le 1-888-MAGNOLIA pour toute information sur

les services d’installation professionnelle.

Afloje la perilla de ajuste a cada lado del soporte de pared y ajuste el ángulo del

televisor para que se adapte a sus necesidades. Apriete de nuevo los tornillos.

Para obtener ayuda profesional para instalar su kit de montaje de televisor de Init, favor

póngase en contacto con su tienda Best Buy local o llame a 1-888-MAGNOLIA para

preguntar sobre nuestros servicios de instalación profesional.

Using a stud finder, locate a stud in your wall.

You must install this on wood studs.Mark the wall where the center of the

stud lines up with the left, right or center holes in the bracket.

Caution: This product is to be used with wood

studs only.

Utiliser un détecteur de montant pour en localiser

un dans le mur.

Faire une marque sur le mur à l’endroit où

le centre du montant est aligné avec les

trous gauche, droit ou au centre du

support. Attention : Ce produit ne peut

être utilisé qu’avec des montants en bois.

Usando un sensor de viga, ubique las vigas

en la pared.

Marque la pared donde el centro de la viga

se alinea con los agujeros izquierdo,

derecho y del centro en el soporte. Cuidado:

Este producto se puede usar únicamente con

vigas de madera.

Using a 1/8” (3 mm) drill bit, drill the top hole. Loosely attach wall bracket to the

wall with a lag bolt (G) and ¼ in. washer (H). Place the bubble level (I) in the slot

at the top of the bracket and adjust the bracket until the bubble is centered.

Mark the location of the bottom hole and drill the hole.

Secure bracket to wall with lag bolts (G) and washer (H).

Tighten both upper and lower lag bolts securely.

À l’aide d’une mèche de 3,18 mm (1/8 po), percer le

trou supérieur. Fixer temporairement le support au

mur avec une vis à bois (G) et une rondelle de

6,35 mm (¼ po) (H). Placer le niveau à

bulle (I) sur le dessus du support et

bouger celui-ci jusqu’à ce que la

bulle du niveau soit centrée.

Marquer l’emplacement du trou

inférieur, le percer.

Usando una broca de 1/8 pulg. (3 mm),

taladrar el agujero superior. Fije

temporalmente el soporte de pared a la

pared con un perno de retraso (G) y una

arandela de ¼ pulg. (H). Coloque el nivel

de burbuja (I) en la ranura en la parte superior

del soporte y ajuste el soporte hasta que la

burbuja sea centrada. Marque el lugar del

agujero inferior y taladre el agujero.

Attach button fasteners (C) to the TV/monitor using the M4 x 20mm screws (D).

Tighten securely but DO NOT overtighten or you may damage the monitor casing. If

your monitor has an obstruction on the back that prevents it from sitting flush

against the wall, install the nylon spacers (F) between the monitor and buttons and

fasten with M4 x 30mm screws (E).

Fixer les écrous (C) au téléviseur/moniteur à l’aide des vis M4 x 20 mm (D). Serrer

les vis fermement, sans TOUTEFOIS les serrer exagérément car cela pourrait

endommager le boîtier. Si le moniteur a une obstruction à l’arrière qui l’empêche

d’être plaqué contre le support mural, placer des entretoises en nylon (F) entre le

moniteur et les écrous, puis utiliser les vis M4 x 30 mm (E).

Lift the TV/monitor onto the bracket, placing the buttons in the correct

holes for your monitor’s configuration. Make sure all four buttons fit into

the wall bracket.

Soulever le téléviseur/moniteur

au niveau du support, en

plaçant les écrous dans les

trous correspondants à la

configuration du moniteur.

Vérifier que les quatre écrous

s’insèrent dans support mural.

Suba el televisor/monitor

sobre el soporte, colocando

los pernos de fijación en los

agujeros correctos

correspondientes a la

configuración del monitor.

Asegúrese de que los cuatro

pernos de fijación se inserten en el

soporte de pared.

Fije los pernos de fijación (C) al

televisor/monitor usando los tornillos M4

x 20 mm (D). Apriete firmemente pero NO

excesivamente o podría dañar la cubierta

del monitor. Si su monitor cuenta con una

obstrucción en la parte posterior que evita

que se apoye al ras de la pared, instale los

espaciadores de nylon (F) entre el monitor

y los pernos de fijación y fije con los

tornillos M4 x 30mm (E).

Fixer solidement le support au mur avec les vis à bois (G) et les rondelles

(H). Serrer fermement les vis à bois supérieures et inférieures.

Fije el soporte a la pared con los pernos de retraso (G) y la arandela (H).

Apriete los pernos de retraso superior e inferior firmemente.
