NS-C5111 Car Deck
www.insignia-products.com

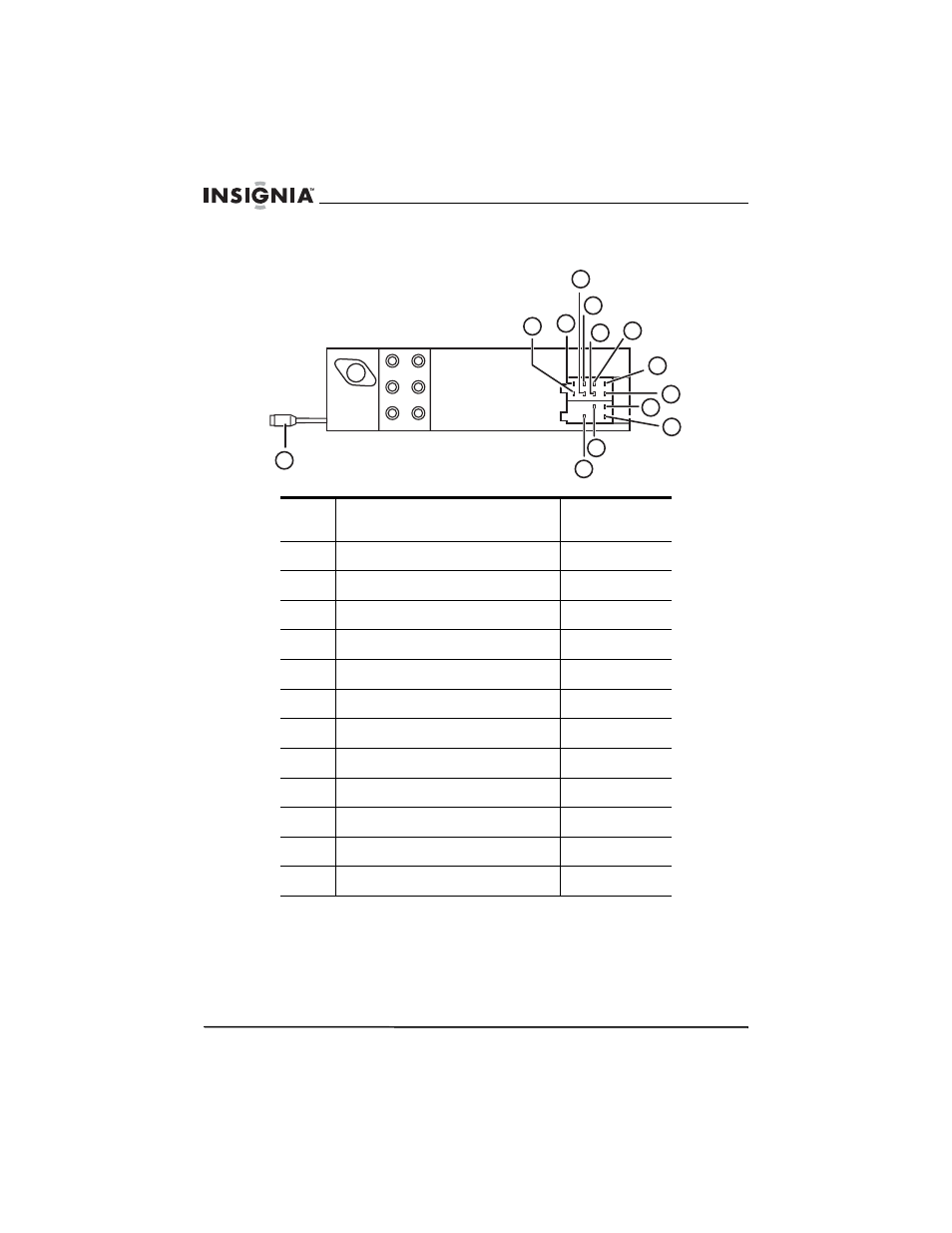

Conectores ISO
1
Conector de altavoz
secundariopara graves
Verde
2
Altavoz posterior derecho –
Violeta/negro
3
Altavoz posterior derecho +
Violeta
4
Altavoz delantero derecho -
Gris/negro
5
Altavoz delantero derecho +
Gris
6
Altavoz delantero izquierdo -
Blanco/negro
7
Altavoz delantero izquierdo +
Blanco
8
Altavoz posterior izquierdo +
Verde
9
Altavoz posterior izquierdo -
Verde/negro
10
Memoria +12 V
Amarillo
11
Salida de antena automática
Azul
12
Conexión a tierra
Negro
13
+12 V (a la llave de ignición)
Rojo
L (WHITE)
LINE IN
R (RED)
L (WHITE)
LINE OUT
(REAR)
R (RED)
LINE OUT
(FRONT)
L (WHITE)
ANTENNA
CONNECTOR
ISO CONNECTOR
R (RED)
B
A
1
10
11
8
9
1
3
12
4
3
2
7
6
5
