36 © MARMITEK
4. GEBRUIK
Zodra bezoek aanbelt op de deurbelcamera, verschijnt het beeld direct op de monitor in huis. U ziet dus
meteen wie heeft aangebeld en u kunt dan de deur openen (of ‘besluiten even niet thuis te zijn’). Om te
praten met de bezoeker drukt u eenvoudig op de monitor knop (13). Als u een elektrische deuropener heeft
gemonteerd, kunt u deze via de deuropener-knop (15) openen. Als u meerdere monitoren in huis heeft
aangesloten (maximaal 3 extra) kunt u onderling met elkaar praten. Druk daarvoor op de Intercom-knop (14).
5. EXTRA MOGELIJKHEDEN MET UW DOORGUARD400

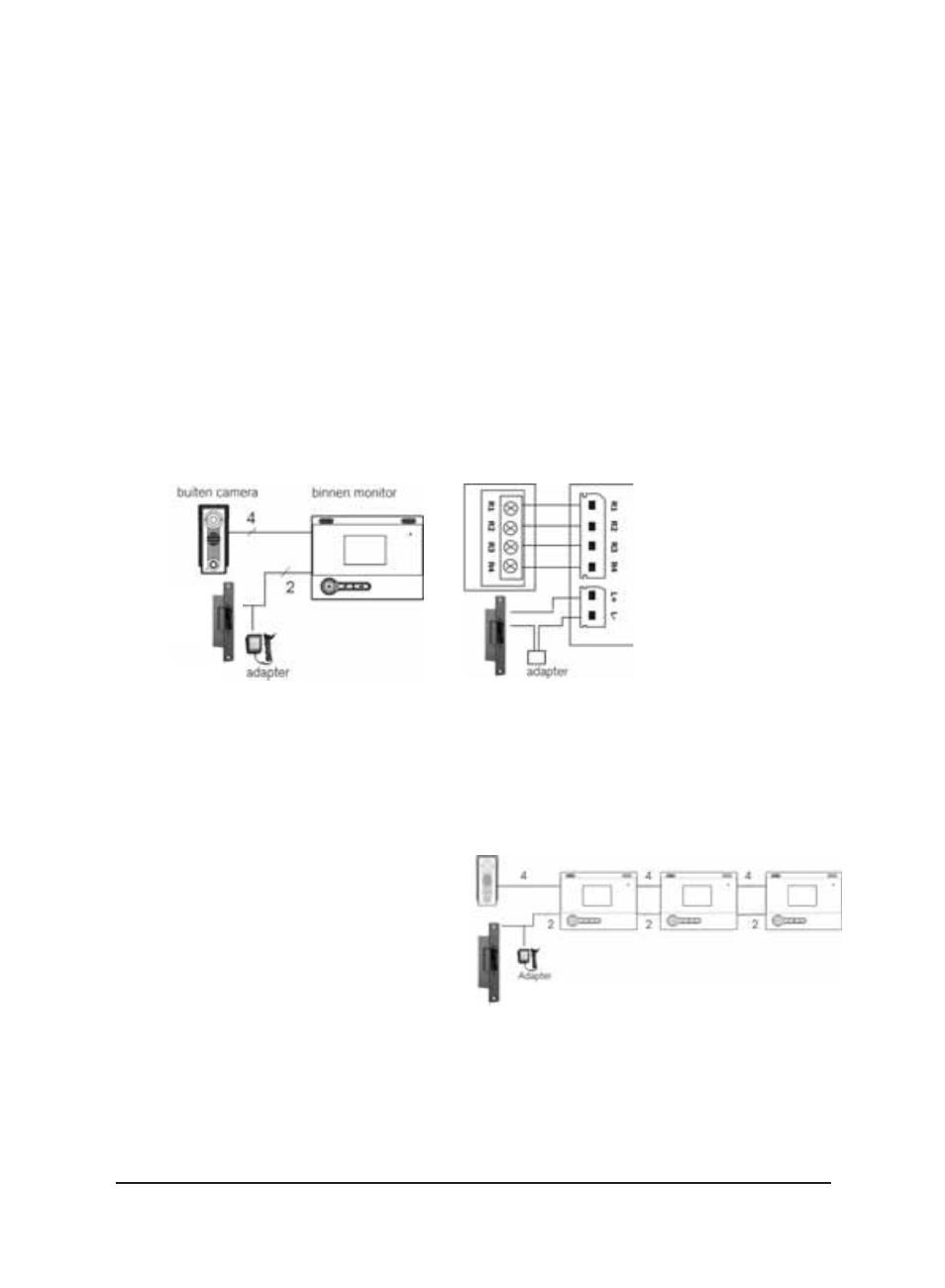

a. Elektrische deuropener aansluiten
- Voor het vanaf de monitor openen van de deur. (afbeelding 8)
- U heeft een elektrische deuropener met eigen voeding nodig. Het deuropen-contact van de monitor is
een potentiaalvrij maakcontact.
- De maximale belasting van dit contact is: DC24V/1A of AC24V/1A.
- U sluit de deuropener aan op het L+ en L- contact van de monitor met behulp van de bijgeleverde
kabel.
b. Meerdere monitoren aansluiten
- Zodat u vanaf meerdere (max. 4) plaatsen in huis kunt zien wie er aanbelt. Tevens beschikt u nu over
een intercom systeem. (afbeelding 9).Los verkrijgbaar:
DoorGuard400 Kleurenmonitor: art.nr: 09743 (E versie) 09744 (UK versie).
DoorGuard100 Zwart/wit monitor: art.nr: 09692 (E versie) 09693(UK versie).
- Let op: alleen de laatste monitor die u aansluit
dient op 75 Ohm geschakeld te worden.
- De overige monitoren sluit u parallel aan. Voor de
aansluiting van de extra monitoren is de 10
meter aansluitkabel voorzien van een extra
connector aan de monitor zijde. Op deze connector kunt u eenvoudig de extra monitor aansluiten .
Belangrijk hierbij is dat er achter de monitor voldoende ruimte is om de connectors te kunnen plaatsen.
Gebruik van een installatiedoos wordt aangeraden.
- Wilt u een grotere afstand overbruggen, zie dan de volgende tabel voor het benodigde type kabel.
deur opener
deur opener
door opener
afbeelding 8
afbeelding 9
Terminal functie:
Bruin (R1)
: Video
Zwart (R2): Aarde
Wit (R3): Audio
Rood (R4)
: VCC
L+ : deuropener
L- : deuropener
