29 DOORGUARD400 TM
IT
ALIANO

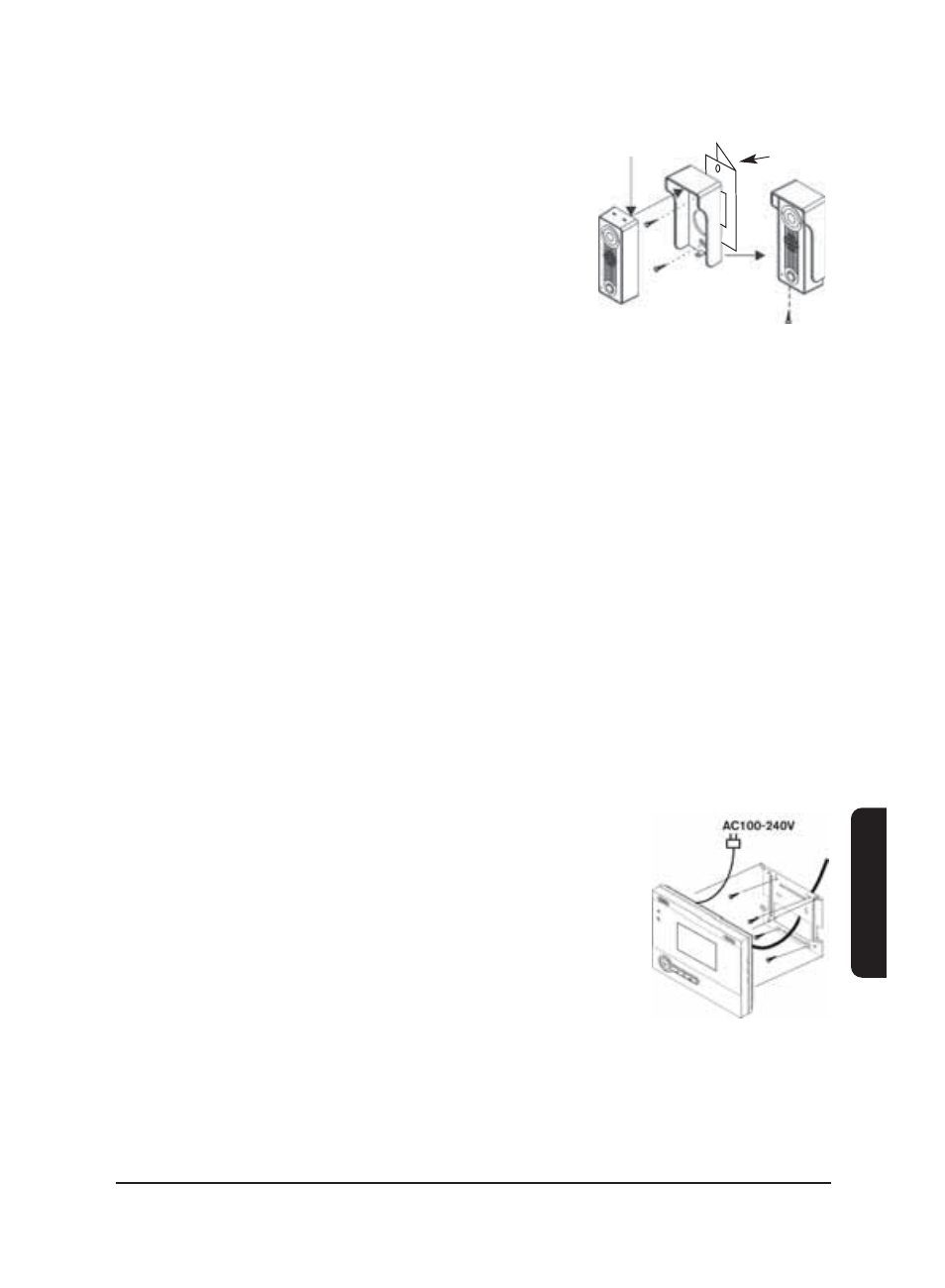

1. Montaggio della telecamera con campanello sullo stipite (immagine 6)
• Praticare un foro (15 mm) attraverso lo stipite, all’altezza a cui
si vuole appendere la telecamera con il campanello.
• Montare il cappuccio per il sole/la pioggia sullo stipite con le viti
fornite a corredo.
o Se è stata acquistata la staffa angolare accessoria (21), questa
deve essere montata per prima sullo stipite e poi si deve fissarvi
sopra il cappuccio per il sole/la pioggia con le viti apposite fornite.
• Ora fare passare il cavo della telecamera attraverso il foro nel
cappuccio e attraverso lo stipite, poi montare la telecamera nel cappuccio ponendo il lato superiore
della telecamera nelle camme del cappuccio (si veda immagine 6).
• Fissare la telecamera nel cappuccio avvitando la vite sul lato inferiore con l’utensile fornito a corredo.
2. Collegamento del cavo per la telecamera
• Il cavo fornito a corredo per il collegamento della telecamera ha un connettore nero sul lato della
telecamera, e un connettore bianco e uno nero sul lato del monitor (il connettore nero serve per il
collegamento di un monitor supplementare accessorio). Incastrare il connettore nero della telecamera
su quello nero del cavo fornito a corredo. Stendere il cavo fino a punto in cui si vuole appendere il
monitor. (Attenzione: deve esserci una presa di corrente nelle vicinanze).
• Montare la piastra sul muro con le quattro viti.
Opzionale: collegamento del cavo per la serratura accessoria
• Su un lato del cavo per la serratura si trova un piccolo connettore bianco. Utilizzare questo cavo per
collegare una serratura.
• Per il collegamento della serratura fare riferimento alle specifiche della serratura stessa.
• Per il monitor supplementare vi è un cavo con connettori su entrambi i lati. Il lato dei due connettori
deve essere collegato al monitor principale; il cavo già in uso può allora essere inserito nel connettore
supplementare. In questo modo il contatto della porta viene circuitato e la porta può essere aperta da
qualsiasi monitor collegato.
3. Montaggio del monitor al muro (immagine 7)
• Prendere il monitor e incastrare il connettore/i connettori del cavo/dei cavi
nelle connessioni giuste (si veda immagine 5).
• Porre poi il monitor contro la piastra e muoverlo (dall’alto verso il basso) in
modo che il monitor scivoli sopra la piastra e si incastri (si ode un clic).
• Inserire la spina nella presa.
• Per staccare il monitor in qualsiasi momento, sollevarlo fuori della piastra.
A questo punto il DoorGuard400™ è stato installato correttamente ed è
pronto per l’uso.
21
immagine 6
immagine 7
