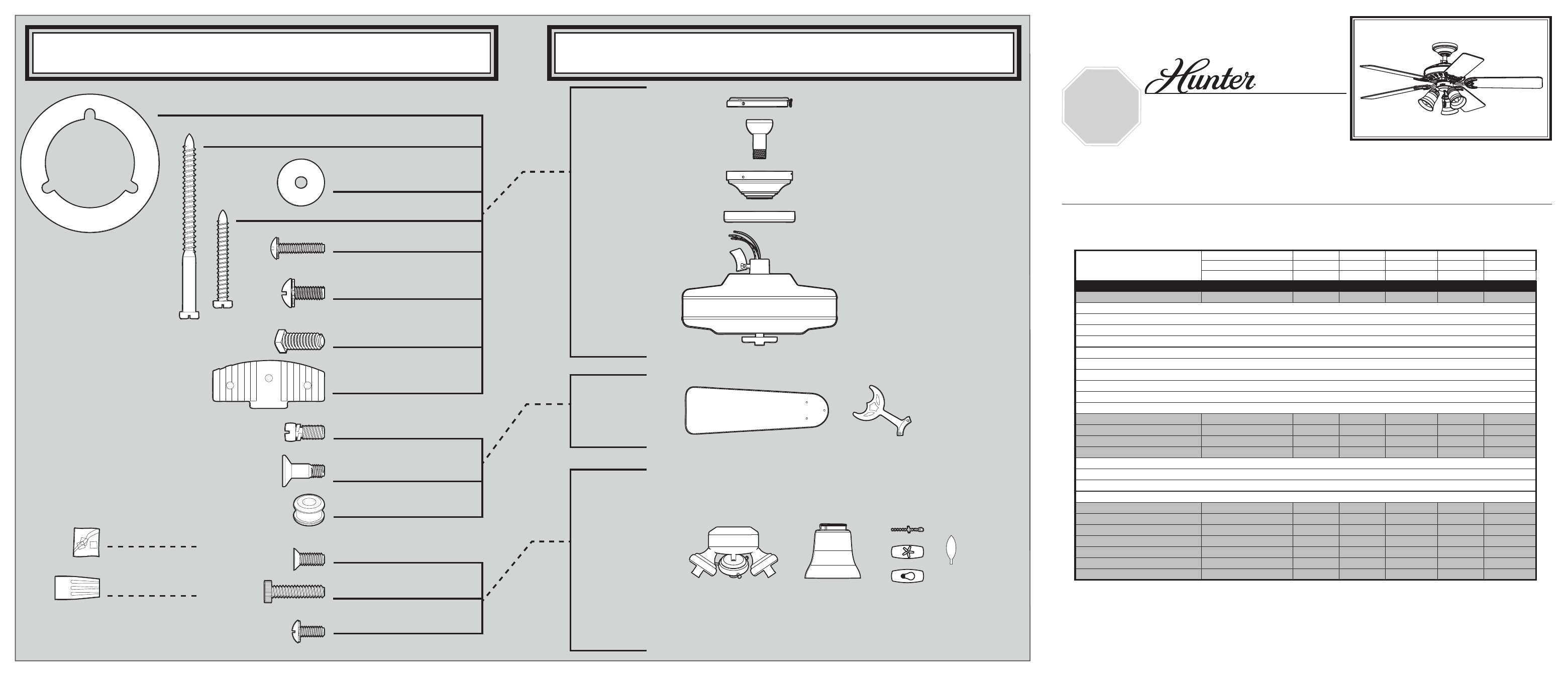

GUÍA DE PIEZAS GUÍA DE PIEZAS
Piezas del ventilador
(no dibujadas a escala)
PARADA
Consulte esta Guía de partes para
asegurarse de que todas las partes
estén incluidas en la caja.
Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al
888-830-1326. ESTA GUÍA DE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS
INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN EL MANUAL DE INSTALACIÓN
ALTO
Materiales
(dibujados a escala)
Hunter Fan Company • 7130 Goodlett Farms Pkwy. #400 • Memphis, TN 38016 • www.hunterfan.com • 98000-01-773 05-25-2011 •
©
2011
Lista de piezas
No. del modelo 26405 26404 26406 26407 26408
No. del dibujo de ensamblaje 97449-06 97449-07 97449-08 97449-09 97449-10
Acabado Blanco Latón antiguo Níquel Cepillado Bronce nuevo Níquel Cepillado
Nombre del ítem Cantidad No. de la pieza No. de la pieza No. de la pieza No. de la pieza No. de la pieza
Conjunto del soporte de suspensión 1 96759-03 96759-05 96759-09 96759-30 96759-09
Placa de techo
Campana
Bola de suspensión / Conjunto de varilla
Arandela, selección del instalador
Tornillo, de campana
Tornillo de fijación
Aislador de montaje
Arandela, plana
Tornillo, de madera
Tornillo prisionero
Juego de soporte de paletas
1 99631-05 99631-05 99631-05 99631-05 99631-05
Juego de paletas 1 75885-61 75885-60 75885-62 75885-63 G0677-64
Conjunto del interruptor 1 G1348-03 G1348-05 G1348-09 G1348-30 G1348-09
Kit de materiales 1 97449-00-865 97449-00-866 97449-00-867 97449-00-868 97449-00-869
Arandela de caucho, de paleta
Tornillo, de conjunto de paleta
Tornillo, mecánico, 6-32
Empalme plástico
Globo / Pantalla
3 77770-05 77770-05 77770-05 77770-05 77770-05
Kit de equilibrado 1 65666-01 65666-01 65666-01 65666-01 65666-01
Cadena, rebordeada 2 63756-52 63756-52 63756-52 63756-52 63756-52
Pendiente del tirador de cadena 1 G0090-01 G0090-01 G0090-01 G0090-01 G0090-01
Pendiente del tirador de cadena 1 G0091-01 G0091-01 G0091-01 G0091-01 G0091-01
Tornillo, de mariposa 10 03077-07 03077-07 03077-07 03077-07 03077-07
Bombilla 3 77646-04 77646-04 77646-04 77646-04 77646-04
Conjunto del
soporte de
suspensión
de conjunto
de paleta
Conjunto del
interruptor/
alojamiento
Tornillo, del conjunto
de la caja del interruptor
Tornillo,
mecánico, 6-32
Tornillo de fijación
Tornillo prisionero
Tornillo, de armadura
de soporte de paleta
Tornillo, de campana
Arandela, plana
Tornillo, de conjunto
de paleta
3” Tornillo, de madera
Roseta de
perfil bajo
Kit de
equilibrado
Empalme
plástico
1.5” Tornillo,
de madera
Arandela de caucho,
de paleta
Tornillo de mariposa
x 1
x 2
x 4
x 2
x 3
x 3
x 1
x 11
x 16
x 3
x 3
x 1
x 4
x 16
Aislador de montaje
x 4
x 10
