25 1/06 ID# M732204
42
43
28
42
41
41
27
38
38
29
23
43

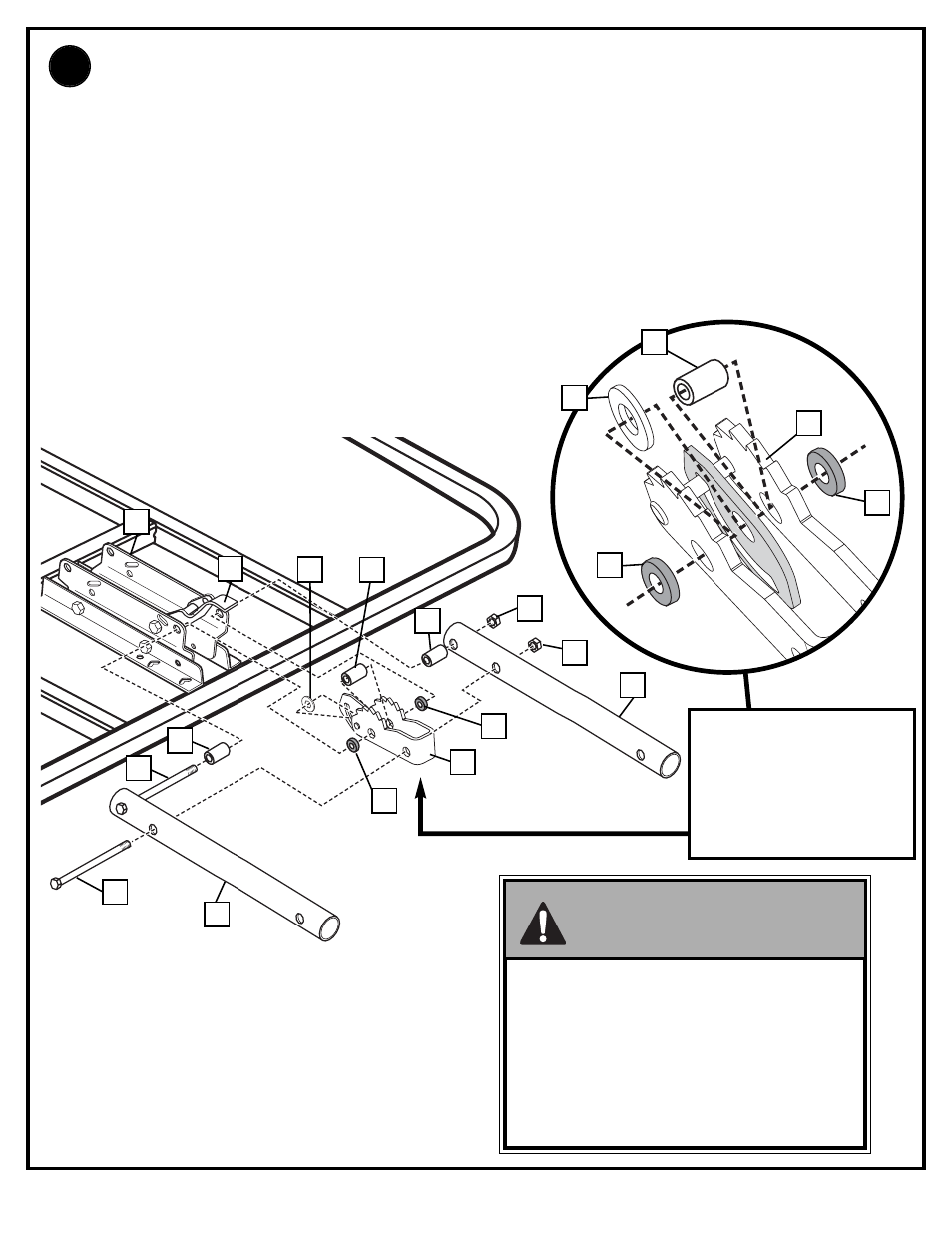

4. Attach lower elevator tubes (43) to backboard brackets (29) using spacers (17, 23, 41, and 45), bolts
(42) ratchet (28), and nuts (38) as shown.
Attachez les tubes inférieurs (43) du système élévateur aux supports de panneau (29) à l’aide des
entretoises (17, 23, 45 et 41), des boulons (42), du cliquet (28) et des écrous (38), comme illustré.
Die unteren Verlängerungsrohre (43) mit Abstandsstücken (17, 23, 41 und 45), Schrauben (42),
Ratsche (28) und Muttern (38) wie gezeigt an den Korbwandklammern (29) befestigen.
Instale los tubos elevadores inferiores (43) a los soportes del respaldo (29) usando separadores (17,
23, 41 y 45), pernos (42) trinquete (28) y tuercas (38) como se muestra.
45
TOP VIEW OF RATCHET ASSEMBLY
VUE DU CLIQUET DU HAUT
DRAUFSICHT AUF DIE
RATSCHENBAUGRUPPE
VISTA SUPERIOR DEL CONJUNTO
DEL TRINQUETE
23
45
28
17
17
17
17
IMPORTANT!
IMPORTANT!
WICHTIG!
¡IMPORTANTE!
TIGHTEN ALL HARDWARE FROM STEP 1-4 AFTER THIS
ASSEMBLY IS COMPLETED.
UNE FOIS CE MONTAGE TERMINÉ, SERREZ TOUTES
LES PIÈCES DE FIXATION DES ÉTAPES 1 À 4.
NACH ABSCHLUSS DIESES MONTAGESCHRITTS ALLE
IN DEN SCHRITTEN 1-4 ANGEBRACHTEN
BEFESTIGUNGSTEILE ANZIEHEN.
APRIETE TODO EL HERRAJE DEL PASO 1 AL 4
DESPUÉS DE COMPLETAR ESTE CONJUNTO.
