Hunter Fan 21325 - Manual (Page 2)

Materiales
(no dibujados a escala)

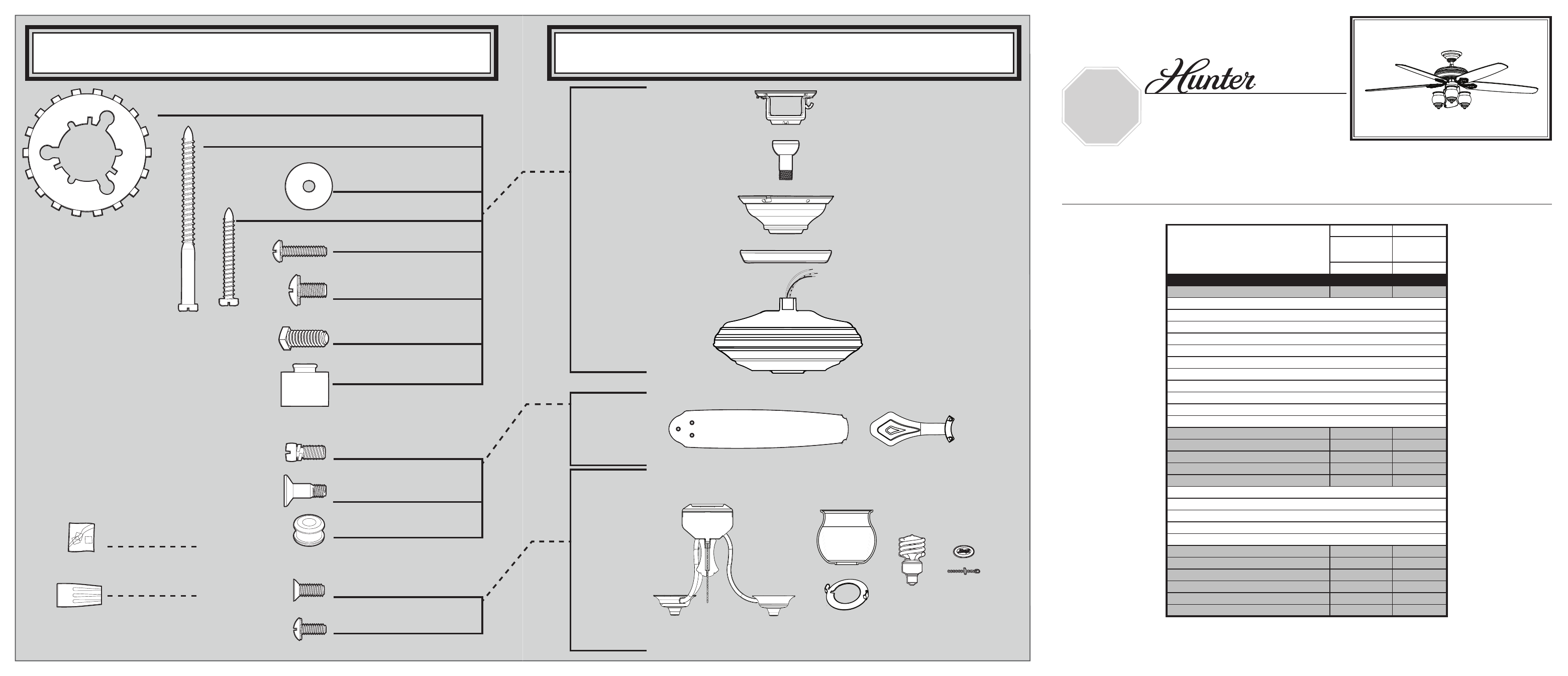

Piezas del ventilador
(no dibujadas a escala)
GUÍA DE PIEZAS GUÍA DE PIEZAS
PARADA
Hunter Fan Company • 2500 Frisco Avenue • Memphis, TN 38114 • www.hunterfan.com • 98000-01-944 11-21-2008 •
©
2008
Consulte esta Guía de partes para
asegurarse de que todas las partes
estén incluidas en la caja.
Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al
888-830-1326. ESTA GUÍA DE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS
INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN EL MANUAL DE INSTALACIÓN
Consulte esta Guía de partes para
asegurarse de que todas las partes
estén incluidas en la caja.
Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al
888-830-1326. ESTA GUÍA DE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS
INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN EL MANUAL DE INSTALACIÓN
PARADA
Lista de piezas
No. del modelo 21325
No. del dibujo de
ensamblaje
98856-01
Acabado Siena Del Norte
Nombre del ítem Cantidad No. de la pieza
Kit del sistema de suspensión 1 96970-93
Placa de techo
Campana
Anillo de la moldura de campana
Bola de suspensión / Conjunto de varilla
Tornillo prisionero
Roseta de perfil bajo
Tornillo, de campana
Tornillo, de madera
Arandela, plana
Aislador de montaje
Tornillo, de roseta de perfil bajo
Conjunto del interruptor 1 98859-01
Juego de soporte de paletas 1 98718-05
Juego de paletas 1 76697-43
Tornillo, de armadura de soporte de paleta 11 63755-05
Kit de materiales 1 98856-00-860
Arandela de caucho, de paleta
Tornillo, de conjunto de paleta
Tornillo, mecánico, 6-32
Empalme plástico
Tornillo, del conjunto de la caja del interruptor
Kit de equilibrado 1 07570-01
Pendiente del tirador de cadena 1 74393-08
Tirador de cadena 1 63756-11
Bombilla 3 66763-01
Tuerca del conjunto de la pantalla de vidrio 3 75642-02
Globo / Pantalla 3 88715-01
Conjunto del
soporte de
suspensión
de conjunto
de paleta
Conjunto del
interruptor
Tornillo, del conjunto
de la caja del interruptor
Tornillo
mecánico, 6-32
Tornillo, de roseta de
perfil bajo
Tornillo prisionero
Tornillo de armadura
de soporte de paleta
Tornillo de campana
Arandela plana
Tornillo, de conjunto
de paleta
3” Tornillo de madera
Roseta de perfil bajo
Kit de
equilibrado
Empalme
plástico
1.5” Tornillo
de madera
Arandela de caucho de
paleta
Tornillo
mecánico, 6-32
x 1
x 2
x 4
x 2
x 3
x 4
x 1
x 11
x 16
x 3
x 3
x 1
x 4
x 16
x 4
Aislador de montaje
