Huffy LS9 - Manual (Page 10)

10
P/N 21500701 07/05
Art. Quantità N. pezzo Descrizione
1 1 F R908123 Sezione superiore del palo
2 1 FR918125 Sezione centrale del palo
3 1 FR908124 Sezione inferiore del palo
4 2 202800 Manicotto di fissaggio al suolo
5 1 202801 Cappuccio del manicotto di fissaggio al suolo
6 1 204832 Staffa, montaggio del palo
7 2 203053 Bullone a legno, 5/16-18 x 4 di lunghezza
8 9* 203100 Dado esagonale flangiato da 5/16-18
9 4 206360 Bullone a testa esagonale, 3/8-16
x 2-5/8 di lunghezza
10 4 203232 Rondella di metallo, diam. esterno 3/4"
11 4 203063 Dado Nylock a testa esagonale, 3/8-16
12 2 204858 Distanziatore, biscotto di plastica
13 2 204857 Distanziatore di metallo, diam. esterno 1/2"
x 1,44 di lunghezza
14 2 204859 Cappuccio della molla
15 1* 203038 Bullone a legno, 5/16-18 x 2-3/4 di lunghezza
16 1 204850 Perno di bloccaggio
17 1 204853 Cordoncino nero
18 1 908152 Barra di regolazione dell'altezza
19 1 204872 Etichetta di indicazione dell'altezza
20 2 203103 Bullone a legno, 5/16-18 x 2 di lunghezza
21 1 204803 Vite con intaglio a croce
22 4 202862 Distanziatore, diam. interno 0,563
x 1,190 di lunghezza
23 4 206311 Distanziatore, diam. interno 0,53 x
diam. esterno 0,65 x 0,5 di lunghezza
24 6 206340 Dado di bloccaggio da 1/2-13
Art. Quantità N. pezzo Descrizione
25 2 900964 Staffa del tabellone
26 1 207103 Cappuccio del palo, 3,5" x 0,75"
27 6 206244 Bullone esagonale, 1/2-13 x 8 di lunghezza
28 2 900183 Tubo inferiore di regolazione
dell'altezza - Lungo
29 1 204838 Molla, Argento
30 2 904807 Tubo superiore di regolazione
dell'altezza - Corto
31 2 200874 Distanziatore di metallo, diam. interno 0,402
x diam. esterno 0,50 x 1,5 di lunghezza
32 1 Cerchio
33 12* 201219 Smart Clip
34 1 Rete
35 1 201251 Targhetta di regolazione dell'altezza
36 1 203279 Nastro antiscivolo
37 1 204855 Maniglia sinistra
38 1 204856 Maniglia destra
39 2 201683 Distanziatore nero, 1,5 di lunghezza
40 1 206990 Rinforzo della staffa
41 1 908099 Piastra 4/-12 x 5"
42 1 203274 Cuscinetto in espanso, 5/-12 x 5"
43 1 201240 Etichetta di avvertenza
1 FR201240 Etichetta di avvertenza in francese
44 1 903601 Barra di rinforzo
45 2 204159 Distanziatore di centraggio
46 4 205528 Bullone esagonale flangiato, 5/16-18
x 1" di lunghezza
47 1 204837 Molla, Annerire
* CON QUESTO MODELLO POTREBBERO ESSERE STATI
FORNITI ULTERIORI PEZZI.
ELENCO DEI PEZZI - (vedere il foglio di identificazione dei pezzi)
#8 (9)*
#10 (4) #11 (4)
#24 (6)
#23 (4)
#22 (4)
#12 (2)
#39 (2)
#33 (12)*

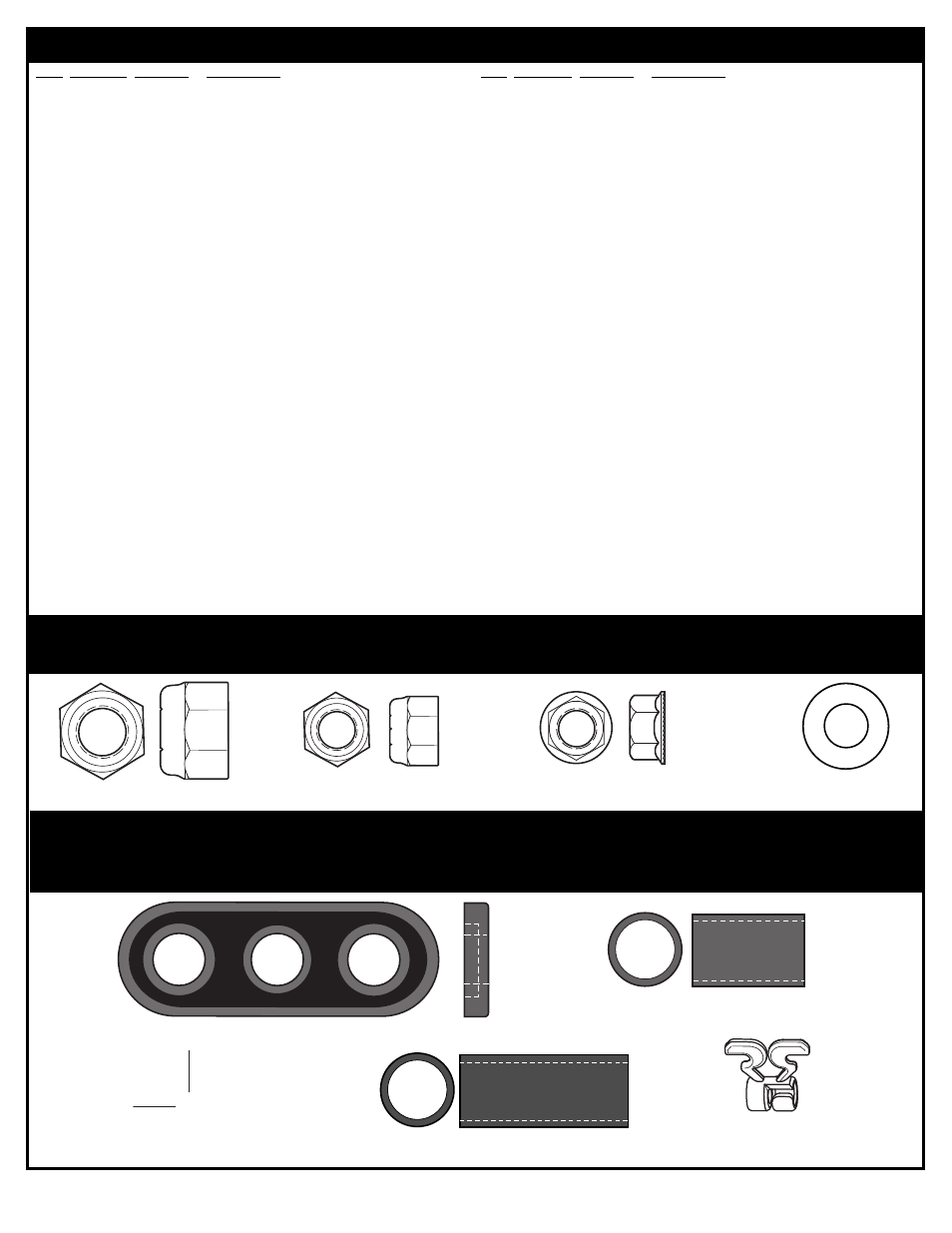

HARDWARE IDENTIFIER (NUTS & WASHERS) / IDENTIFICATION DES PIÈCES (ÉCROUS & RONDELLES) /
BEFESTIGUNGSTEILESCHLÜSSEL (MUTTERN UND UNTERLEGSCHEIBEN) /
IDENTIFICADOR DE HERRAJE (TUERCAS Y ARANDELAS) / FOGLIO DI IDENTIFICAZIONE DEI PEZZI (DADI E RONDELLE)
HARDWARE IDENTIFIER (PLASTIC SPACERS & CLIPS) / IDENTIFICATION DES PIÈCES (ENTRETOISES & PINCES EN PLASTIQUE) /
BEFESTIGUNGSTEILESCHLÜSSEL (ABSTANDSSTÜCKE UND CLIPS AUS KUNSTSTOFF) / IDENTIFICADORES DE HERRAJE
(SEPARADORES Y SUJETADORES DE PLÁSTICO) / FOGLIO DI IDENTIFICAZIONE DEI PEZZI (DISTANZIATORI E FERMAGLI IN
PLASTICA)
