5. Juego adaptador de portabrocas: Nº de código 321823
Monte las brocas que se venden en el mercado para perforar orificios.

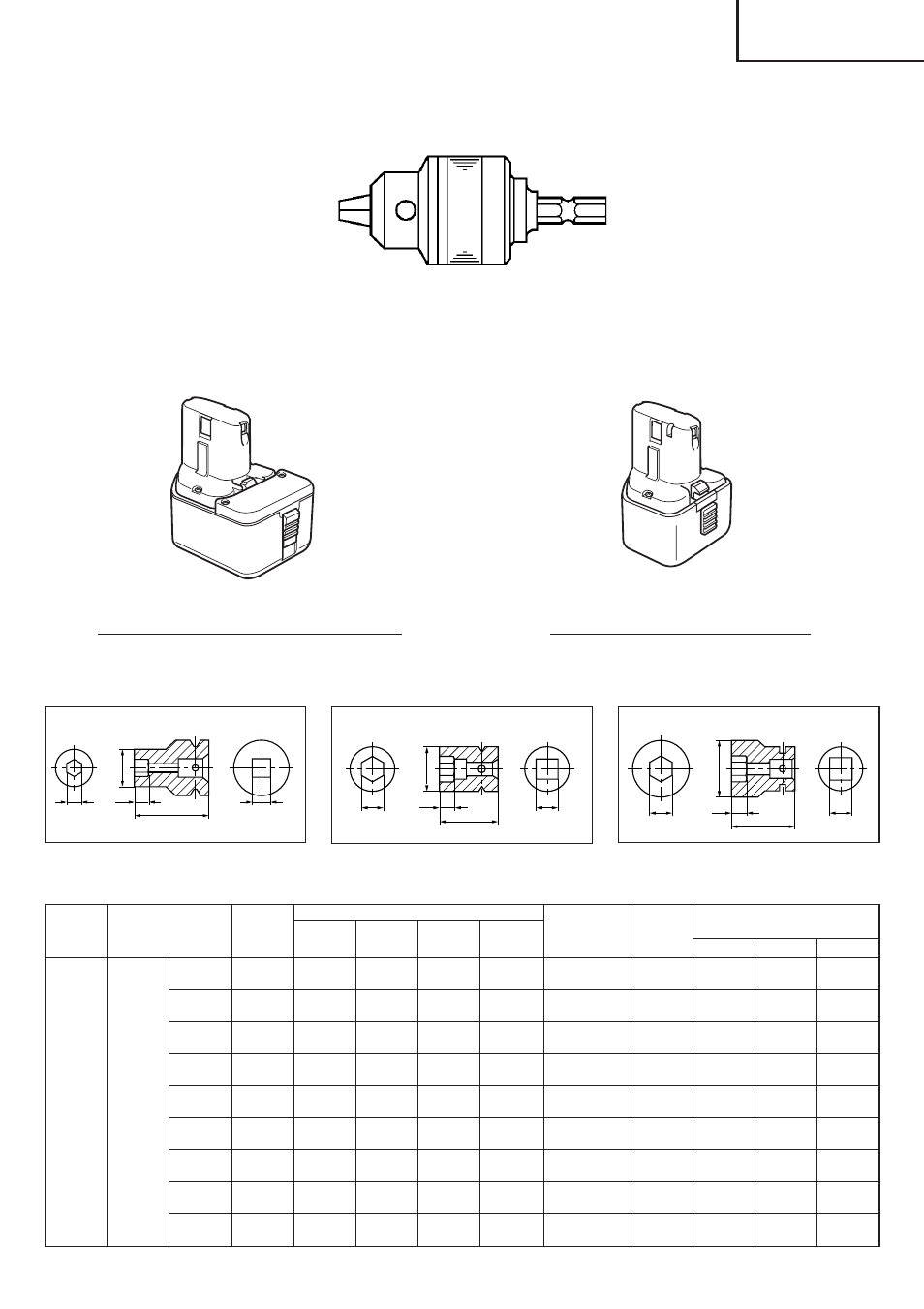

Fig. 33
1. Battería
2. Cubos
Fig. 34
Forma B
Forma C
Forma D
H
S
L
L1
ØF
H
S
L
L1
ØF
H
S
L
L1
ØF
Tabla 4
Dimensión S
de la boca
impulsora
cuadrada
Nombre del
producto
Dimensión H entre
caras opuestas
de la boca
hexagonal
Diámero idóneo del perno
Dimensiones del
Gran
ISO
ISO
Pernos en
Forma
cubo principal
tensión (ordinario) (pequeño) pulgadas
L
L1
øF
10 mm
944291
M6
25/64"
B
1-9/16"
5/16"
11/16"
(10 mm)
(40 mm)
(8 mm)
(18 mm)
12 mm
873632
M8
W5/16"
15/32"
B
1-9/16"
5/16"
25/32"
(12 mm)
(40 mm)
(8 mm)
(20 mm)
13 mm
873539
M8
33/64"
B
1-9/16"
11/32"
1"
(13 mm)
(40 mm)
(9 mm)
(25 mm)
14 mm
873540
M10
9/16"
B
1-9/16"
11/32"
1"
(14 mm)
(40 mm)
(9 mm)
(25 mm)
1/2"
Cubo
17 mm
873536
M10
M12
W3/8"
11/16"
C
1-1/4"
5/16"
1-3/32"
(12,7 mm) hexagonal
(17 mm)
(32 mm)
(8 mm)
(28 mm)
19 mm
873624
M12
M14
W7/16"
3/4"
C
1-11/32"
11/32"
1-3/32"
(19 mm)
(34 mm)
(9 mm)
(28 mm)
21 mm
873626
W1/2"
13/16"
D
1-13/32"
3/8"
1-1/4"
(21 mm)
(36 mm) (10 mm) (32 mm)
22 mm
873627
M12
M14
M16
7/8"
D
1-9/16"
9/16"
1-3/8"
(22 mm)
(40 mm) (14 mm) (35 mm)
24 mm
873629
M16
M18
15/16"
D
1-9/16"
9/16"
1-1/2"
(24 mm)
(40 mm) (15 mm) (38 mm)
EB1220BL (Nº de código 320386)
EB9B (Nº de código 310451)
Nº de
código
