Circuit diagram, Diagram of parts – haier HRF-356 User Manual
Page 3

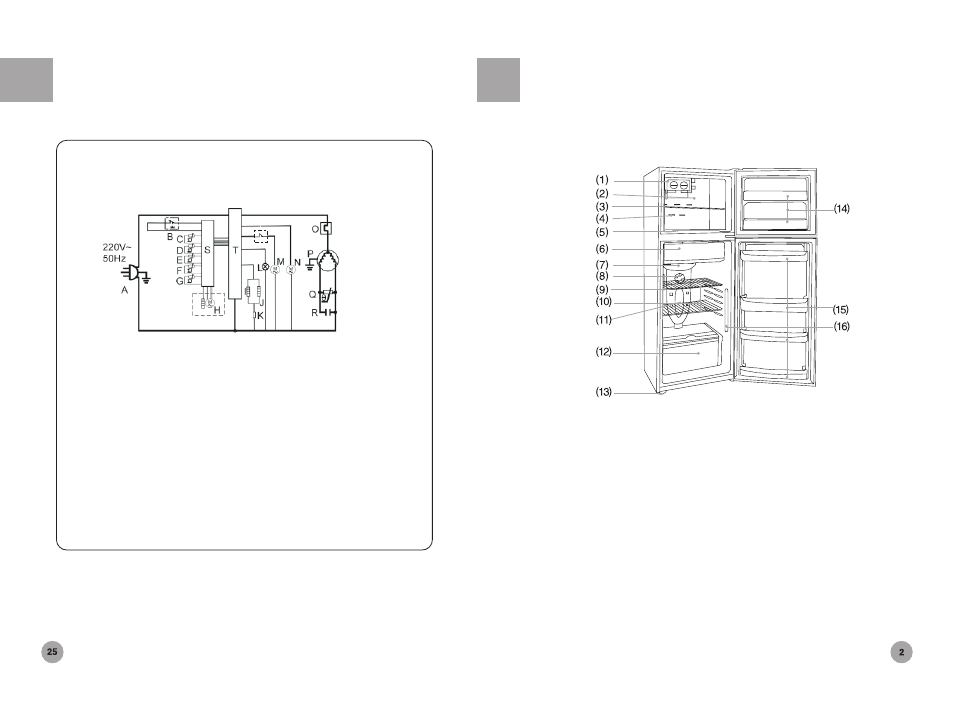

Circuit diagram
A. Power plug
B. Light switch
C. Sensor 1
D. Sensor 2
E. Sensor 3
F. Sensor 4
G. Sensor 5
H. Air outlet
I. Heater 1
J. Heater 2
K. Fuse
L. Light
M. Freezer fan motor
N. Refrigerator fan motor
O. Overload protector
P. Compressor
Q. PTC
R. Operating capacitor
S. Display screen
T. Power panel
U. Switch 2
HRF-356/396
U
(1) Ice maker
(2) Freezer air channel cover
(3) Freezer shelf
(4) Freezer air outlet
(5) Freezer air backflow outlet
(6) Chiller bin
(7) Refrigerator air channel
(8) Refrigerator fan
(9) Control panel
(10) Refrigerator shelf
(11) Light and lampshade
(12) Crisper
(13) Adjustable foot
(14) Freezer bottle holder
(15) Refrigerator bottle holder
(16) Air curtain
Diagram of parts
