Hafler 9505 - Manual (Page 12)

– 8 –
DESIGNATOR VALUE PART #
Q8, Q108 MMBT5087L SS-0115
Q10, Q110 MMBT5088L SS-0114
Q11, Q111 MMBT5087L SS-0115
Q12, Q112 MMBT5088L SS-0114
Q13, Q113 MMBT5087L SS-0115
Q14, Q114 MPS-A56 SS-101A
Q15, Q115 MPS-A56 SS-101A
Q16, Q116 MPS-A06 SS-102A
Q17, Q117 MPS-A06 SS-102A
Q45, Q145 2SK1058 SSH-741T
Q46 Q146 2SK1058 SSH-741T
Q47, Q147 2SK1058 SSH-741T
Q48, Q148 2SK1058 SSH-741T
Q49, Q149 2SJ162 SSH-740T
Q50, Q150 2SJ162 SSH-740T
Q51, Q151 2SJ162 SSH-740T
Q52, Q152 2SJ162 SSH-740T
Q201 MMBT5087L SS-0115
Q202 MMBT5088L SS-0114
Q203 MMBT5088L SS-0114
F1, F101 AGC 10A Fuse FS-010
F2, F102 AGC 10A Fuse FS-010
F201 15A Slo/Blo FS-015SB
F203, F204 2.5A Fast Mini FS-0390
9303 Differences
IEC Line Cord FAH-146
C19, C119 15000 µ f, 75V CER-159ES
C20, C120 15000 µ f, 75V CER-159ES
F201 10A, Slo/Blo FS-010SM
Not Used
Q47, Q147 2SK/1058
Q50, Q150 2SJ/162
DESIGNATOR VALUE PART #
BR201 Bridge Rectifier SS-222
BR301 Bridge Rectifier SSH-609
BR-302 Bridge Rectifier SSH-609
IEC Connector CC-0918
IEC Line Cord FA-0209
Dual Binding Post CC-0867
MOSFET Insulator HWH-442

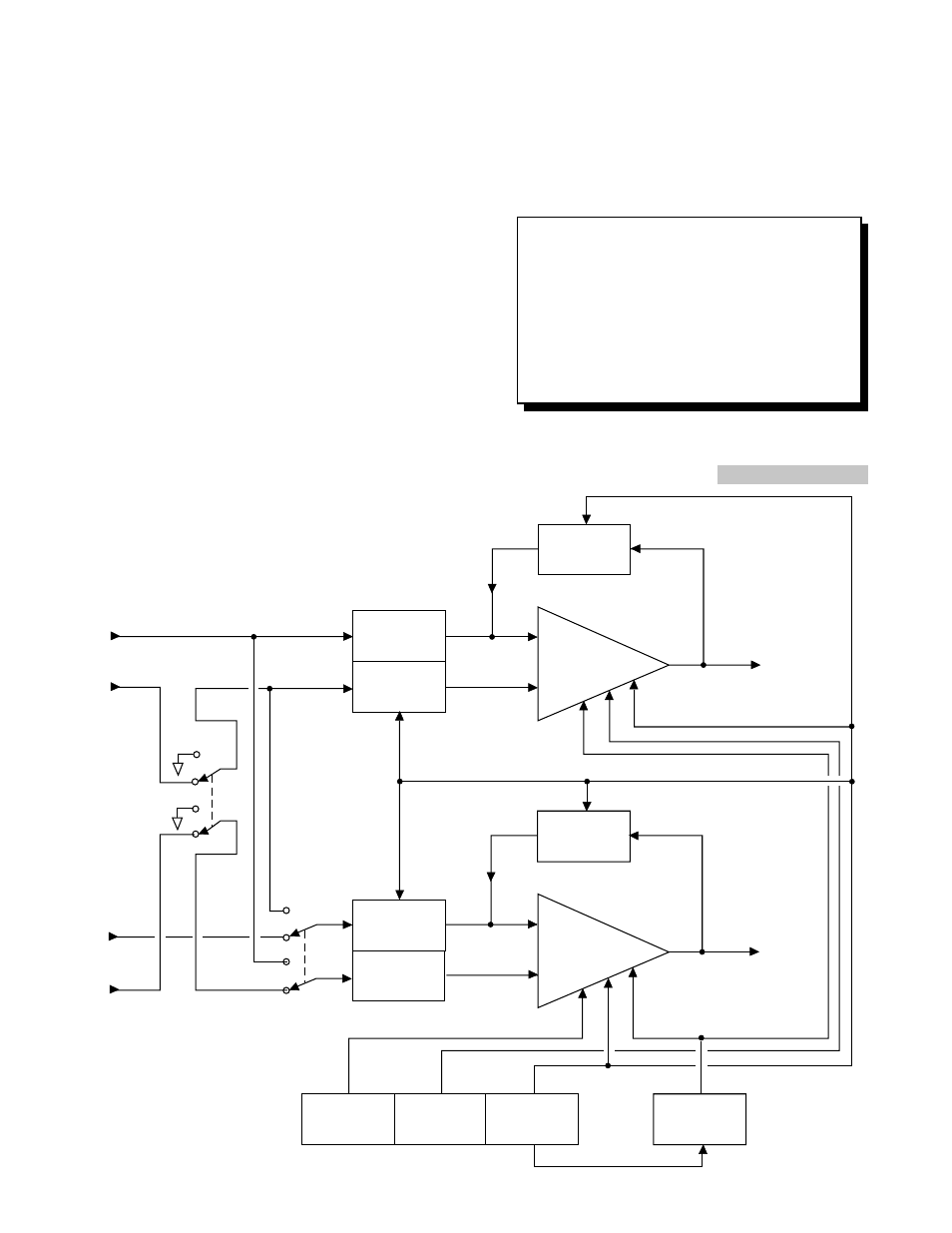

9303 / 9505 F
UNCTIONAL
B
LOCK
D
IAGRAM
SERVO
INTEGRATOR
LEFT
OUTPUT LEFT CH.
AMPLIFIER
SERVO
INTEGRATOR
SOFT
TURN ON/OFF
SYSTEM
RIGHT CH.
AMPLIFIER
RIGHT CH.
HIGH VOLTAGE
POWER
SUPPLY
LEFT CH.
HIGH VOLTAGE
POWER
SUPPLY
LOW VOLTAGE
POWER SUPPLY
(+) BUFFER
(–) BUFFER
STEREO/MONO
SWITCH
(+)
(–)
(+)
(–)
(+) BUFFER
(–) BUFFER
(+)
(–)
RIGHT INPUT
(+)
(–)
LEFT INPUT
BALANCED/
UNBALANCED
SWITCH
RIGHT
OUTPUT
