45
Español

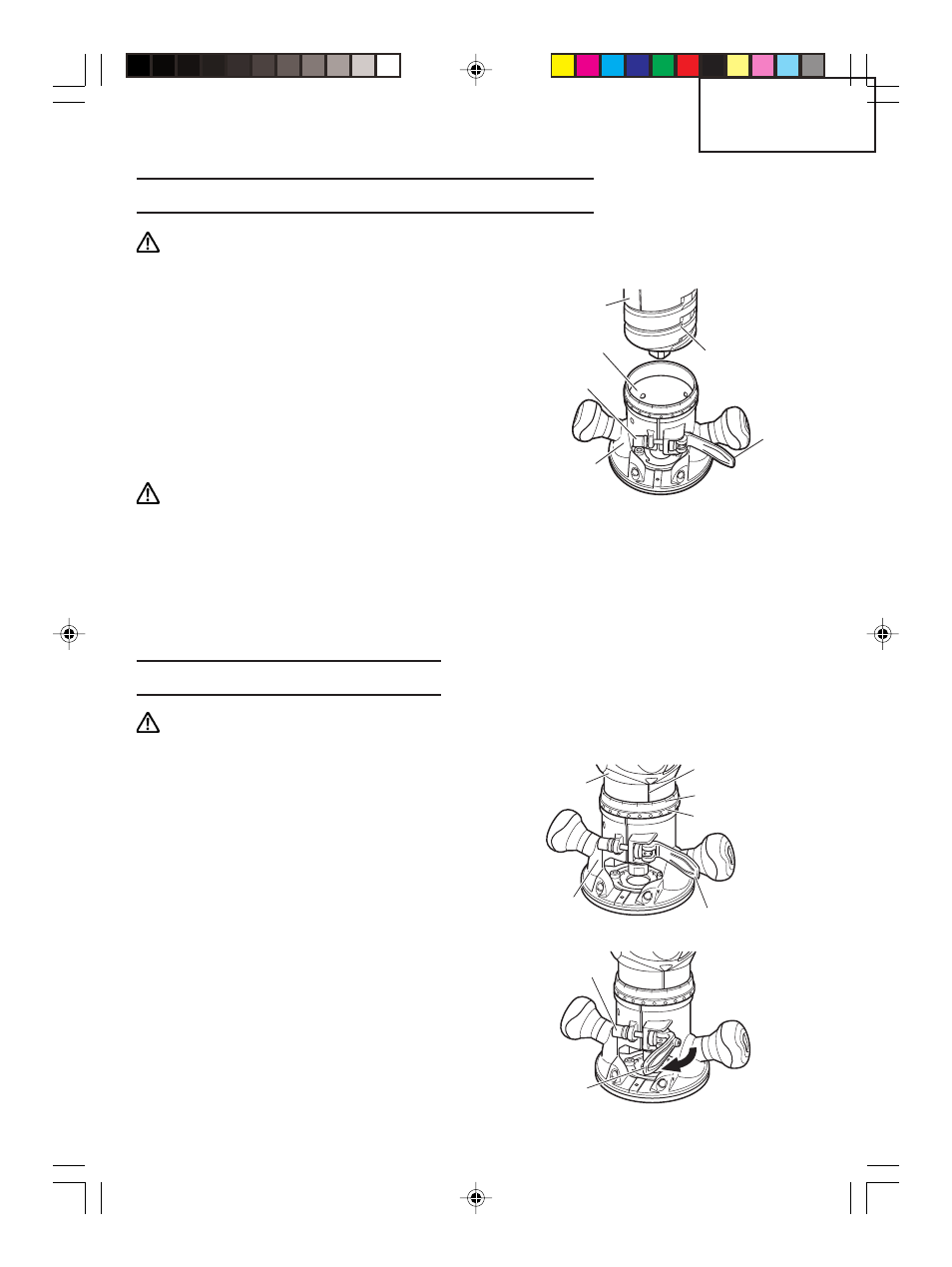

INSTALACIÓN DE LA CARCASA DEL MOTOR
ADVERTENCIA: Asegúrese de desconectar (OFF) el interruptor y de desenchufar
la clavija del tomacorriente para evitar serios contratiempos.
1. Instalación de la carcasa del motor
(1) Abra la palanca.
(2) Mientras sostiene la base, inserte la carcasa
del motor en la base alineando el pasador
con la ranura de la base.
(3) Confirme que el pasador y la ranura estén
alineados. Gire la carcasa del motor en la
base, en el sentido de las agujas del reloj.
(4) Cierre la palanca de bloqueo.
PRECAUCIÓN:
Procure fijar la palanca de bloqueo sin usar una fuerza excesiva. La aplicación de una
fuerza excesiva producirá daños a la base. No deje que la carcasa del motor se mueva
en la base mientras se fija la palanca. Para ajustar la fuerza de fijación de la palanca,
abra ésta y gire la tuerca de perilla en pequeños incrementos. La palanca se aprieta al
girar la tuerca de perilla en el sentido de las agujas del reloj, y se afloja girándola en
sentido contrario.
CÓMO USAR LA FRESADORA
ADVERTENCIA:
Asegúrese de desconectar (OFF) el interruptor y de desenchufar
la clavija del tomacorriente para evitar serios contratiempos.
1. Ajuste de la profundidad de corte
(1) Coloque la herramienta sobre una superficie
de madera plana.
(2) Abra la palanca y gire la carcasa del motor
hasta que la broca haga un contacto ligero
con la superficie plana. (Fig. 5)
(3) Fije la palanca hasta el punto en que se
escucha un chasquido. (Fig. 6)
NOTA:
La carcasa del motor se puede asegurar
temporalmente fijando la palanca (la
carcasa del motor no se desliza hacia abajo
por su propio peso).
Si la carcasa del motor se deslizara hacia
abajo, realice los ajustes apretando la tuerca
de perilla.
La palanca se aprieta al girar la tuerca de
perilla en el sentido de las agujas del reloj,
y se afloja girándola en sentido contrario.
Fig. 4
Carcasa
del motor
Ranura
Pasador
Tuerca
de perilla
Base
Palanca
Carcasa
del motor
Línea de índice
Graduación
Base
Palanca
Fig. 5
Tuerca
de perilla
Palanca
Fig. 6
Anillo graduado
