0 A16
D
A12 A13
A
Motor del ventilador
Luz
Verde
Interruptor negro 2 (AC)
Interruptor negro principal 1 (AC)
Blanco
Negro Luz
Blanco
Blanco
Cobre desnudo
Tierra
A14
*Opción Ventilador y luz principal juntos
*Opción
Negro
3
pasadores
3
pasadores
2
pasadores
2
pasadores
D
E
A15
F
6

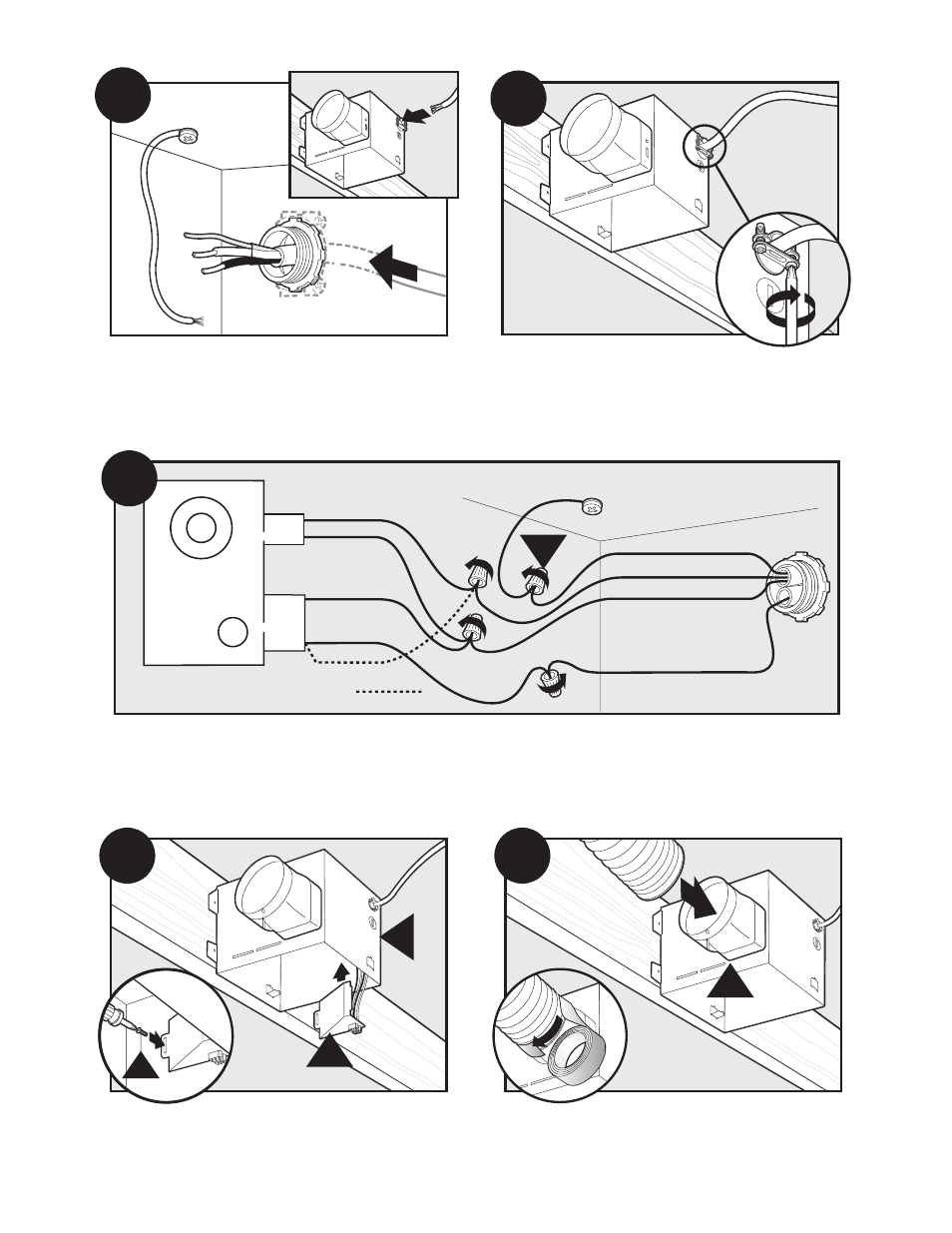

Tire de los alambres por el aliviador de tensiones. Apriete los tornillos del aliviador de tensiones.
Conecte los alambres como se muestra.
Conecte un ducto de 4” y ventile hacia el exterior. Aplique
cinta a las uniones. Si el ducto no se ajusta firmemente,
puede ser necesario comprar un adaptador.
Instale la placa de cubierta del cableado. Asegúrese que
todas las conexiones de cableado estén dentro de la caja
o debajo de la placa de cubierta del cableado.
41787-02 1/11/2006
