Manuel d'installation du climatiseur de pièce
Lisez ce manuel avant installation
Expliquez suffisamment le mode d'emploi à
l'utilisateur, dans le respect du présent manuel.
Outils nécessaires à l'installation
1.Tournevis 5.Clé dynamométrique (17mm, 22mm, 26mm) 9.Pince 12.Alésoir
2.Scie à métaux 6. Coupe-tuyau
3. Perceuse à prélever des
carottes
7. Outil à évaser
10. Détecteur de fuite de gaz ou
solution d'eau savonneuse
4. Clé (17, 19 et 26mm) 8.Couteau 11. Mètre ruban

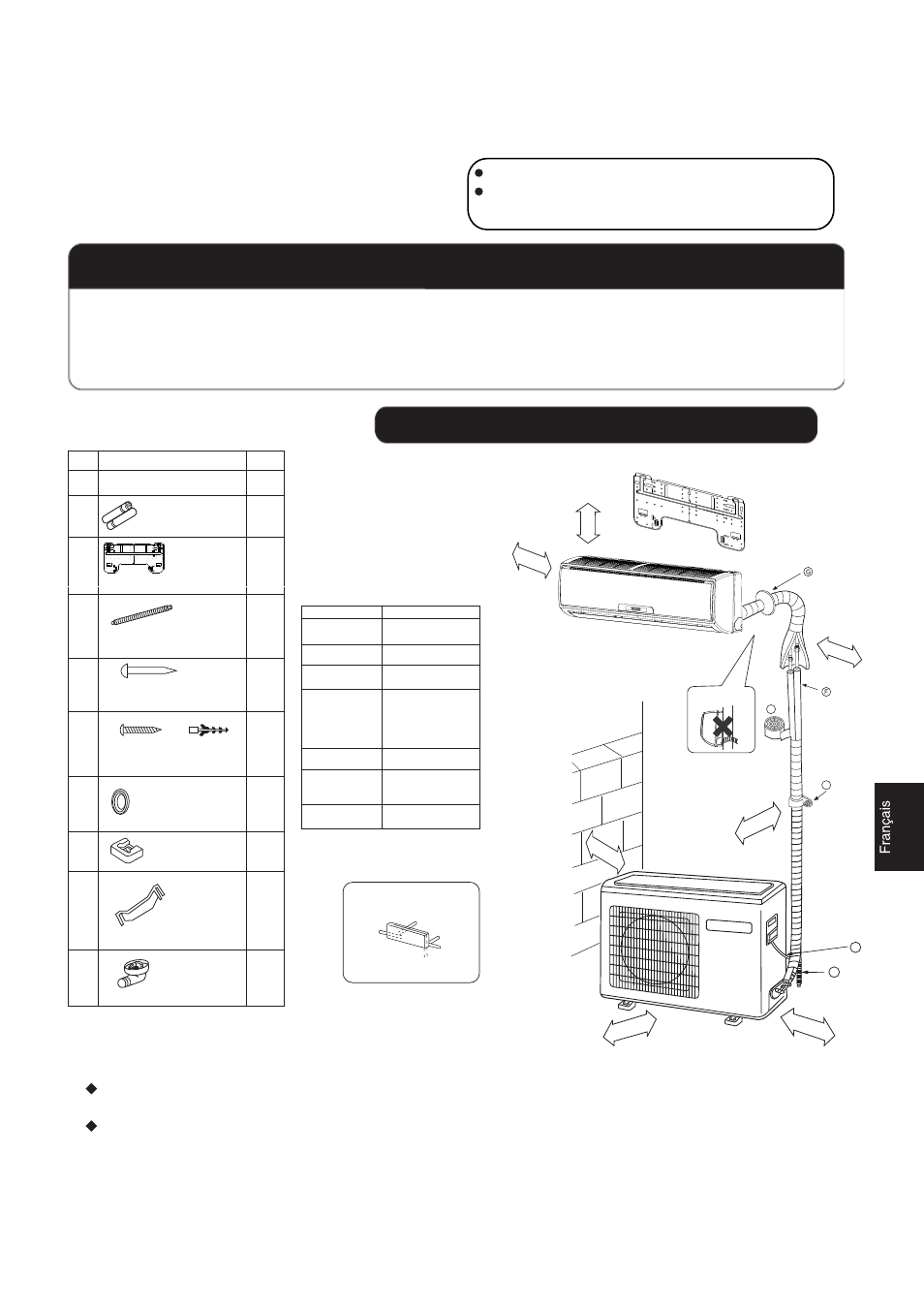

Dessins d'installation des unités intérieure et extérieure
Pièces accessoires
No. Pièces accessoires
Nombre
d'articles
ķ
Télécommande 1
ĸ
Batterie sèche R-03
2
Ĺ
Plaque de fixation
1
ĺ
Tuyau de vidange
1
Ļ
ø 4X50
Clou en acier, pour béton
6
ļ
Vis ø 4X25 Bouchon en
plastique
4
Ľ
Couvercle
1
ľ
Coussin
4
Ŀ
Plaque de fixation du tuyau
1
ŀ
Coude de drainage
1
Pièces optionnelles pour la tuyauterie
Repère Nom des pièces
࿆
Ruban non
adhésif
࿇ Ruban adhésif
࿈
Semelle (L.S)
avec vis
࿉
Câble de
branchement
électrique pour
l'intérieur et
l'extérieur
࿊ Tuyau de vidange
࿋
Matériau
d'isolation
calorifique
࿌
Capot de trou de
tuyau
Disposition des sens de tuyaux
Arrière gauche
Gauche Gauche
Droite
Dessous
Les repères de ࿆ à ࿌ sur la figure sont des références de
pièces.
La distance entre l'unité intérieure et le sol doit être supérieure à
2m.
A
C
D
E
plus de
5cm
plus de
10cm
plus de
10cm
Il faut faire attention à la
remontée du tuyau de drainage
plus de
10cm
plus de
10cm
plus de
60cm
plus de
15cm
