Page 9: Interruptor mural programable
1/4
El interruptor mural programable RPLS730B / RPLS731B se utiliza para controlar
dispositivos de alumbrado y motores.
NOTA : Este interruptor no puede utilizarse si no hay por lo menos dos cables unidos por un
conector dentro de la caja de electricidad.
1)
Desconectar el circuito con el interruptor automático para evitar todo riesgo de
electrocución.
2)
Retirar el interruptor existente.
3)
Instalar el nuevo interruptor como se indica en el diagrama.
4)
Reconectar el circuito con el interruptor automático.
Descripción
Tipo de carga
Carga máxima
Ejemplos
Carga resistiva
2400 W
(20 A a 120 V)
• iluminación incandescente
• iluminación halógena
• calentador de motores
Carga inductiva
2400 W
(20 A a 120 V)
• iluminación fluorescente
• iluminación fluorescente compacta
• iluminación a sodio
• estabilizadores electrónicos
Motor
1 hp
• bombas filtrantes de piscina
• ventiladores

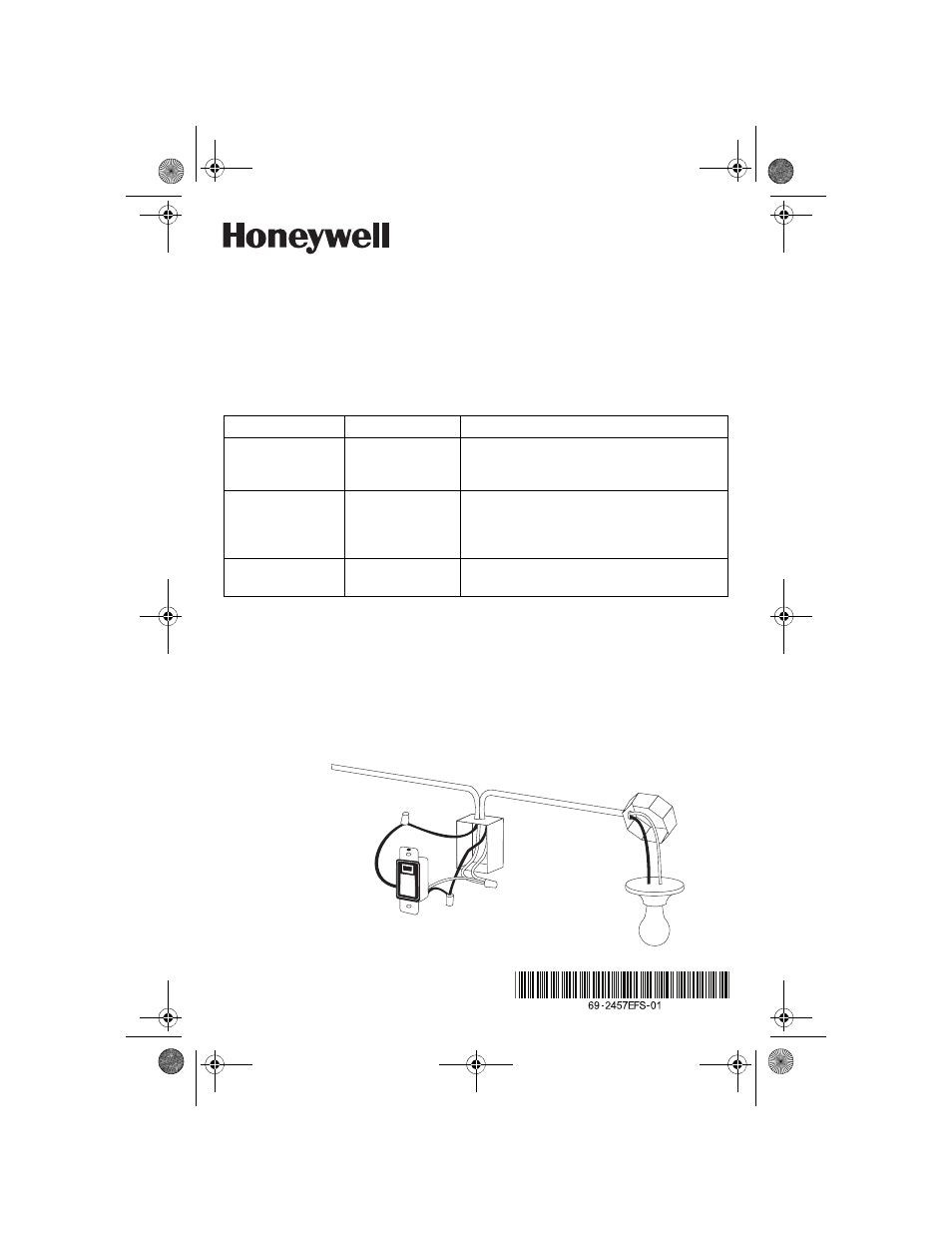

Instalación
120 Vca (linea)
blanco (neutro)
negro (línea)
carga
azul (carga)
RPLS730B / RPLS731B
Guía de instalación y uso
Interruptor mural programable
