Page 62
62
APLICACIONES
Madera (maderas duras o blandas)
DESEMBALAJE

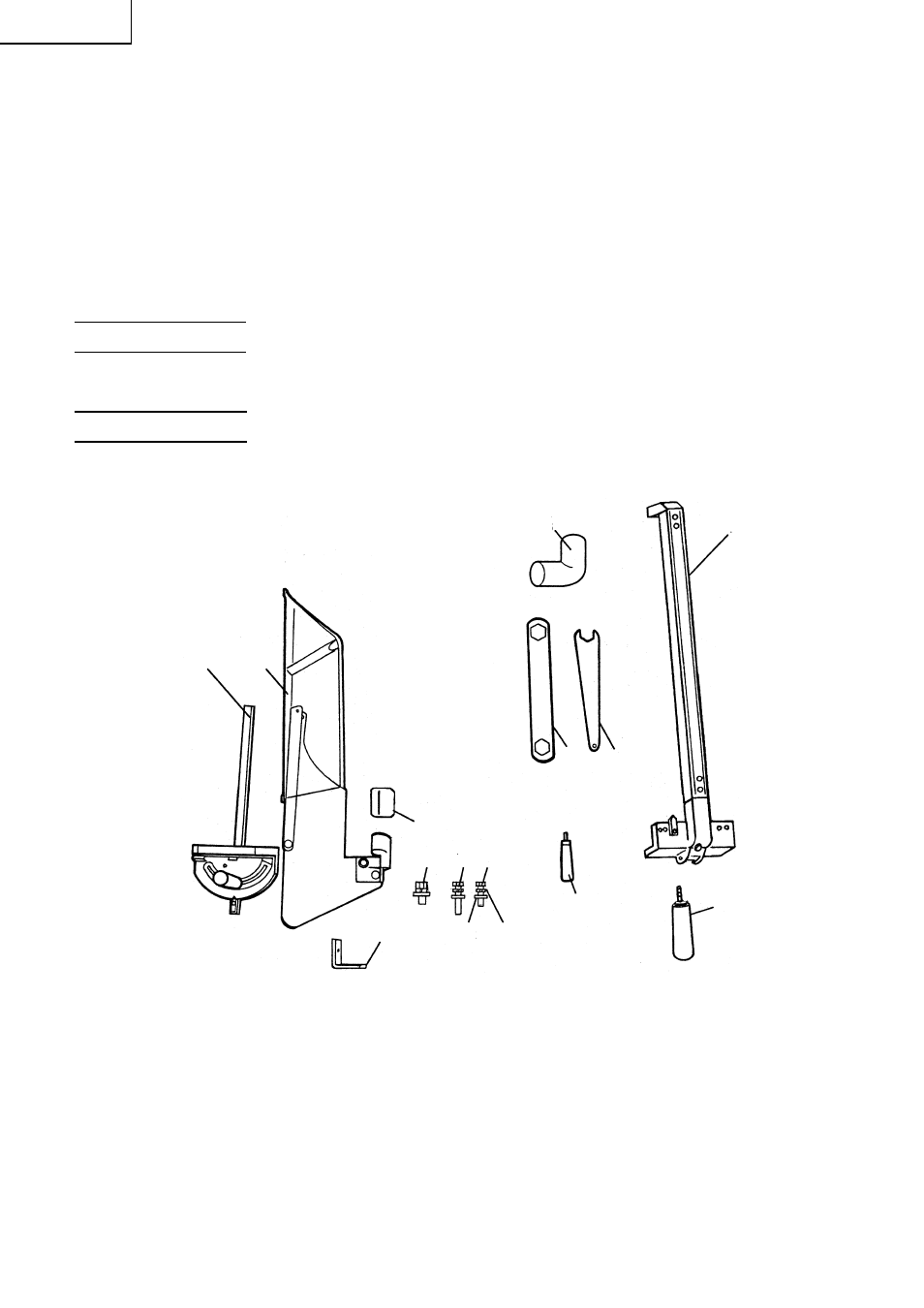

La herramienta se entrega junto con las piezas representadas en la Fig. 4. Al efectuar el desembalaje,
compruebe que se le han entregado todas las piezas indicadas.
Fig. 4
1. Guía de ingletes (1 pieza)
8. Empuñadura (1 pieza)
2. Conjunto de protector de hoja y placa abridora (1 pieza)
9. Perno de 6
× 90 mm (1 pieza)
3. Codo (1 pieza)
10. Perno de 6
× 110 mm (1 pieza)
4. Tope-guía (1 pieza)
11. Arandela elástica de 6 mm (2 piezas)
5. Llave hexagonal (1 pieza)
12. Arandela plana de 6 mm (2 piezas)
6. Llave (1 pieza)
13. Perno de 8
× 20 mm (con / arandelas) 4 piezas)
7. Mango de la rueda (1 pieza)
14. Placa de ajuste (4 piezas)
15. Almohadilla (1 pieza)
1
2
3
4
5
6
7
8
13
10
9
12
11
15
14
Español
