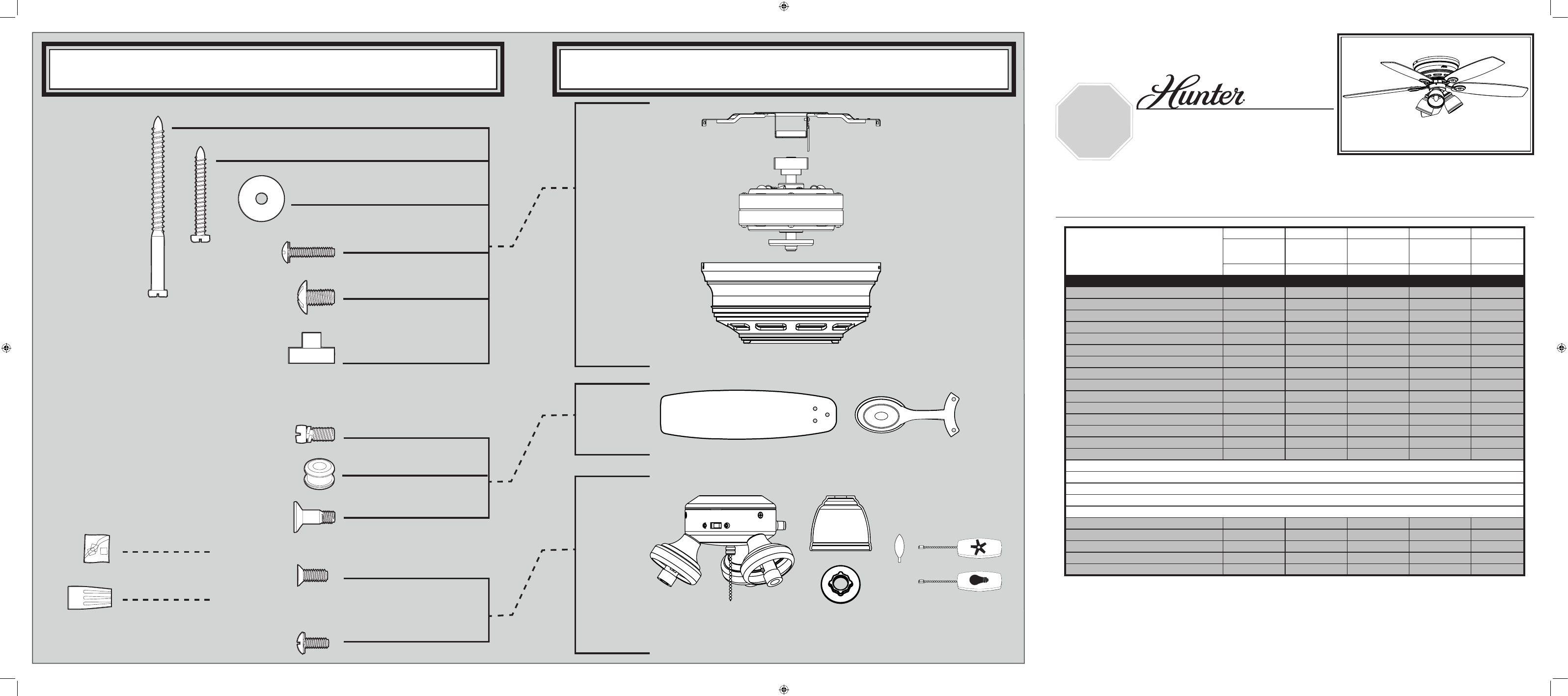

GUÍA DE PIEZAS
GUÍA DE PIEZAS
PARADA
Consulte esta Guía de partes para
asegurarse de que todas las partes
estén incluidas en la caja.
Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al
888-830-1326. ESTA GUÍA DE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS
INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN EL MANUAL DE INSTALACIÓN
ALTO
Hunter Fan Company • 7130 Goodlett Farms Pkwy. # 400 • Memphis, TN 38016 • www.hunterfan.com • 98000-02-009 11-15-2010 •
©
2010
x 2
x 4
x 2
x 2
x 4
x 11
x 16
x 4
x 16
Lista de piezas
No. del modelo 23903 23898 23908 23909
No. del dibujo de
ensamblaje
99601-01 99601-02 99601-03 99601-04
Acabado Peltre Antiguo Oro Provincial Bronce Pulido Blanco
Nombre del ítem Cantidad No. de la pieza No. de la pieza No. de la pieza No. de la pieza
Placa de techo 1 73846-01 73846-01 73846-01 73846-01
Alojamiento del motor 1 92511-03 92511-03 92511-03 92511-03
Tornillo de la cubierta del alojamiento 4 74508-37 74508-37 74508-37 74508-37
Tornillo, de madera 2 06512-01 06512-01 06512-01 06512-01
Tornillo, de madera 2 03144-03 03144-03 03144-03 03144-03
Tornillo de fijación 2 74508-06 74508-06 74508-06 74508-06
Arandela, plana 4 06301-01 06301-01 06301-01 06301-01
Aislador de montaje 4 63731-01 63731-01 63731-01 67290-01
Conjunto del kit de luz 1 99602-14 99602-26 99602-72 99602-03
Globo / Pantalla 3 G0088-01 G0088-02 G0088-03 G0088-04
Bombilla 3 77646-04 77646-04 77646-04 77646-04
Juego de soporte de paletas 1 99676-05 99676-05 99676-05 99676-05
Juego de paletas 1 G0761-27 G0761-28 G0761-29 G0761-49
Tornillo, de armadura de soporte de paleta 11 63755-05 63755-05 63755-05 63755-05
Kit de materiales 1 99601-00-860 99601-00-861 99601-00-862 99601-00-863
Arandela de caucho, de paleta
Tornillo, de conjunto de paleta
Tornillo, mecánico, 6-32
Empalme plástico
Tornillo, del conjunto de la caja del interruptor
Tirador de cadena
2 63756-42 63756-42 63756-42 63756-42
Pendiente del tirador de cadena 1 G0090-01 G0090-01 G0090-01 G0090-01
Pendiente del tirador de cadena 1 G0091-01 G0091-01 G0091-01 G0091-01
Tuerca del conjunto de la pantalla de vidrio 3 75990-01 75990-01 75990-01 75990-01
Kit de equilibrado 1 65666-01 65666-01 65666-01 65666-01
Conjunto del
soporte de
suspensión
de conjunto
de paleta
Conjunto del
interruptor/
alojamiento
Tornillo de fijación
Tornillo prisionero
Tornillo, de armadura
de soporte de paleta
Tornillo, de campana
Arandela, plana
Tornillo, de conjunto
de paleta
3” Tornillo, de madera
Kit de
equilibrado
Empalme
plástico
1.5” Tornillo,
de madera
Aislador de montaje
Tornillo, del conjunto
de la caja del interruptor
Tornillo
mecánico, 6-32
x 3
x 3
x 1
x 4
Materiales
(no dibujados a escala)
Piezas del ventilador
(no dibujadas a escala)
